第 1 部 基本编 第 2 章 生产 2) 忽略 当选择忽略时，显示下图。 图 2-10-5-2-3 选择忽略时 显示此信息时，若按下<START>开关，则会跳过重试列表中显示的元件(该层)，从下一层起、 继续生产。 按“取消”按钮，则返回重试列表画面。 3) 中断 当选择中断时，显示下图。 图 2-10-5-2-4 选择中断时 中断生产，降下支撑台，使基板为可取出状态 。此时，把安装在贴片头上的吸嘴拆卸下来， 结束运行。按…
第 1 部 基本编 第 2 章 生产
2-10-5-2 生产中的重试列表显示

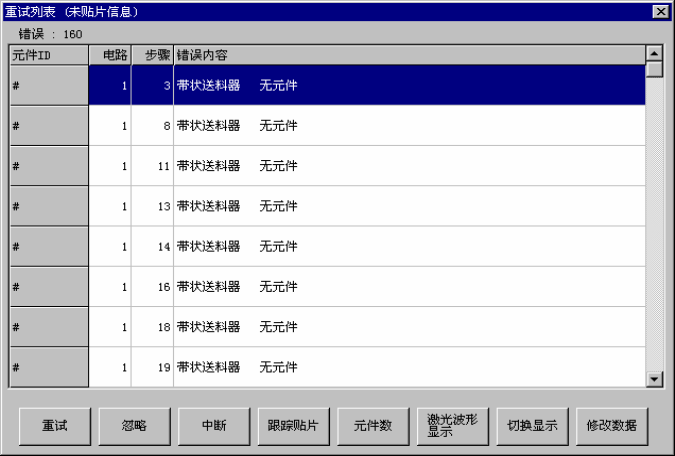

生产中的重试列表，显示出生产中的错误发生状态，如图2-10-5-2-1。
图 2-10-5-2-1 重试列表(未贴片信息)的显示
生产中的重试列表，是为了判断是否继续生产而显示的。因此，请根据画面内的7个按钮来控
制其后的生产状态。
按下<START>开关后贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调
整工具等)。
注意
1) 重试
当选择重试时，显示下图。
图 2-10-5-2-2 选择重试时
显示该信息时，按下<START>开关，则从发生错误的元件贴片起再开始贴片继续生产。此时，
对元件用完的供给装置自动补充元件。
按“取消”按钮，可返回重试列表画面。
2-80
第 1 部 基本编 第 2 章 生产
2) 忽略
当选择忽略时，显示下图。
图 2-10-5-2-3 选择忽略时
显示此信息时，若按下<START>开关，则会跳过重试列表中显示的元件(该层)，从下一层起、
继续生产。
按“取消”按钮，则返回重试列表画面。
3) 中断
当选择中断时，显示下图。
图 2-10-5-2-4 选择中断时
中断生产，降下支撑台，使基板为可取出状态。此时，把安装在贴片头上的吸嘴拆卸下来，
结束运行。按下操作面板上的<STOP>开关,也可进行同样的操作。
注意
单击 “中断”后，将执行吸嘴交换动作。为了避免人身伤害，在运行
过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
4) 跟踪贴片
对列表中显示的错误处，要进行吸取位置校正处理。
详细情况，请参见“2-10-5-4 校正吸取位置”。
5) 元件数
打开设置元件数窗口，可以进行元件数的管理。详细情况，请参见“2-10-1 设置元件数”。
2-81
第 1 部 基本编 第 2 章 生产
6) 激光波形显示
可显示激光波形。
详细情况，请参见“2-11-9 激光脏污”。
7) 切换显示
切换未贴片信息和供给装置信息。
图 2-10-5-2-1 重试列表(供给装置信息)
8) 修改数据
可修改元件数据。
详细情况，请参见“2-10-3 修改数据”。
2-10-5-3 错误内容详情
有关生产时错误内容的详细情况，请参见“13-9 生产时的错误内容“。
2-82
