第1部 基本篇 第4章 生产程序制作 4-3-5-2-3 定心 设置“吸嘴号”与“元件吸取真空值”。 图 4-3-5-2-6 元件数据(定心) ① 吸嘴 号 请从组合框中选择能够稳定吸取元件的吸嘴编 号。组合框里显示机器设置时所设置的可供选 择的各种吸嘴号码。 (请参见“1-2-7 吸嘴”) 也可直接输入吸嘴编号。 ② 真空 值 设置压力数据，以通过真空压力来判定元件吸取是否成功。 选择吸嘴编号后将被自动设置。 真空压力由于元件吸取面的…
第1部 基本篇 第4章 生产程序制作

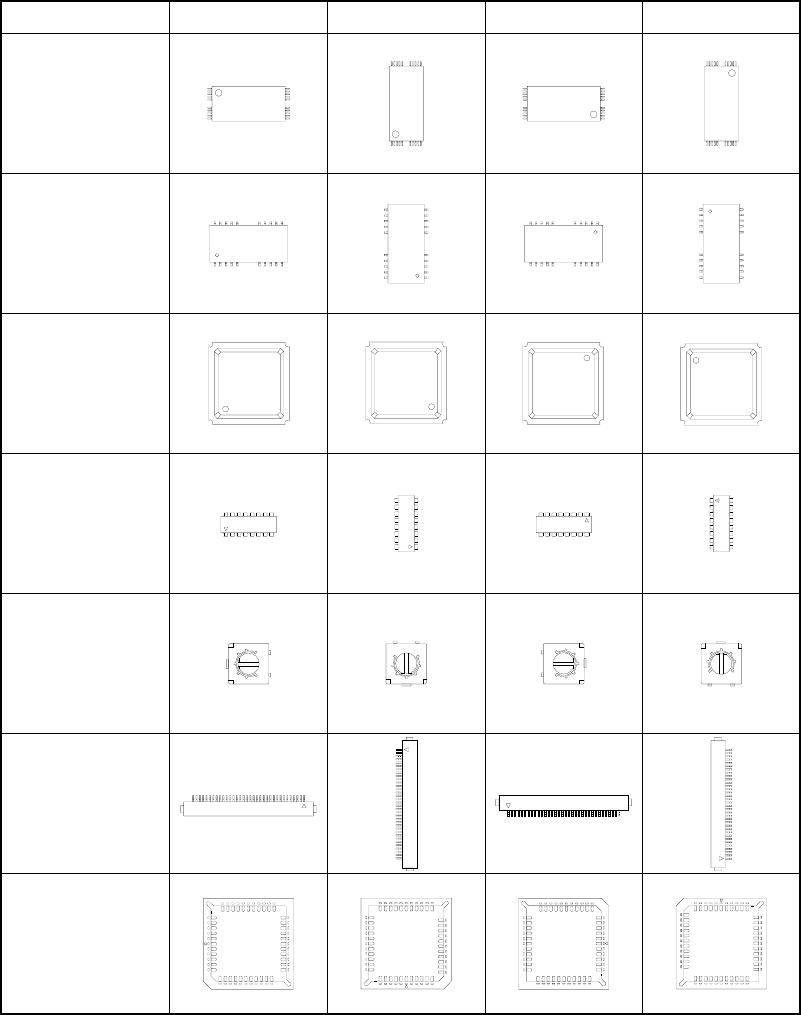

元件种类 0° 90° 180° 270°
TSOP-1
TSOP-2
BGA
FBGA
网络阻抗
微调电容
单向引脚连接器
双向引脚连接器
Z 形脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
4-48
第1部 基本篇 第4章 生产程序制作
4-3-5-2-3 定心
设置“吸嘴号”与“元件吸取真空值”。
图 4-3-5-2-6 元件数据(定心)
① 吸嘴号
请从组合框中选择能够稳定吸取元件的吸嘴编号。组合框里显示机器设置时所设置的可供选
择的各种吸嘴号码。
(请参见“1-2-7 吸嘴”)
也可直接输入吸嘴编号。
② 真空值
设置压力数据，以通过真空压力来判定元件吸取是否成功。
选择吸嘴编号后将被自动设置。
真空压力由于元件吸取面的形状等原因而与自动设定值不符时，可对该值进行变更。用手动
进行设置时，请输入用吸嘴编号指定的吸嘴吸取元件时的真空压力。
因制造商不同，元件的表面加工会有不同，请用机器操作进行元件测定。
③ 负荷吸嘴的情况下
当选择的吸嘴是可进行负荷控制的、以及是标准吸嘴时，可用图形显示吸取/贴片时的补偿量
（行程）与负荷值的关系。横轴显示补偿量（行程）的输入下限值、上限值。纵轴显示补偿量
（负荷）的输入下限值、上限值。
500～508 号及 611 号以上的、可进行简易负荷控制的吸嘴，画面上可显示所选择的吸嘴的概
观，吸嘴外形、内径、适用元件尺寸。
4-49
第1部 基本篇 第4章 生产程序制作
4-3-5-2-4 附加信息
注意
附加信息项目变更后，如基本部分的项目有变化，有可能把
附加信息的值重新设置为默认值。
图 4-3-5-2-7 元件数据(附加信息)
1) 重试次数
设置在生产中、发生吸取错误时重试吸取的次数。
设置为“1”时，若连续发生2次吸取错误，则变为“元件用完错误”。
2) 补偿
●贴片深度补偿
设置贴片时元件从基板表面压入的深度。该数据为“0”时，因基板平面度等关系，可能出现
元件达不到基板就被贴片，从而造成贴片偏差、或贴片时元件在乳状焊料上滑动等情况。出
现这种情况时，请增加补偿量(输入正值)，以使元件达到基板。
初始值为“0.5mm”（0603、0402芯片元件为0.2mm）
* 要贴装0402元件时，需要配备0402元件对应功能选项。
●吸取高度补偿
输入吸取时吸嘴顶端推进的补偿量
｡
初始值为“0.2mm”（0603、0402为0mm）
* 要贴装0402元件时，需要配备0402元件对应功能选项。
