第 1 部 基本编 第 2 章 生产 ⑤ 修改吸取坐标 无法顺利吸取时，可手动输入或使用HOD设备进行坐标示教，修改吸取坐标。 3) 单独验证 请从菜单栏中选择“工具”/“检查”/“单独验证”。 以列表显示“元件数据”中验证设置为“是”的方形芯片。 选择需要检查的元件，单击“单独检查”。 图2-10-6-1-2 单独验证元件选择画面 显示如下画面 。 图 2-10-6-1-3 执行单独检查画面 ① 对象元件 显示元件的内容。 ② 吸取位…
第 1 部 基本编 第 2 章 生产
2) 各种动作
① 吸取中使用的贴片头
自动选择吸取贴片头。优先使用已经安装好的吸嘴，以减少吸嘴更换次数。每次检查，根
据吸嘴安装状况，可能有不同的贴片头。
② 对象元件
对象元件为方形芯片。
③ 检查后的元件返还
检查后的元件，有的要归还原来的位置，有的要废弃。
如下所示，包装不同，处理方法也有所不同。废弃场所，根据元件数据中的“元件废弃”
设置的方法进行废弃。由于1mm以下的元件在返还时可能会出现元件竖立、倒置等情况，所
以请根据图2-10-6-1-1的“询问”来选择具体动作。
表 2-10-6-1-2 元件归还/废弃的条件
包装 条件 1 条件 2 归还 废弃
32mm 供料器 － ○
外形尺寸短边 1mm 以下
询问 *1
带状
以外
外形尺寸短边
1mm 以上
○ ○*2
外形尺寸短边 1mm 以下
询问 *1
散件 －
外形尺寸短边
1mm 以上
○ ○*2
托架
○ ○*2
MTS
○ ○*2
管状
－ ○
*1 将显示询问画面，请选择返还或废弃元件。连续检测时，在开始前进行确认。
*2 废弃方法为[IC回收带]、[保护元件]时，对元件进行废弃处理。

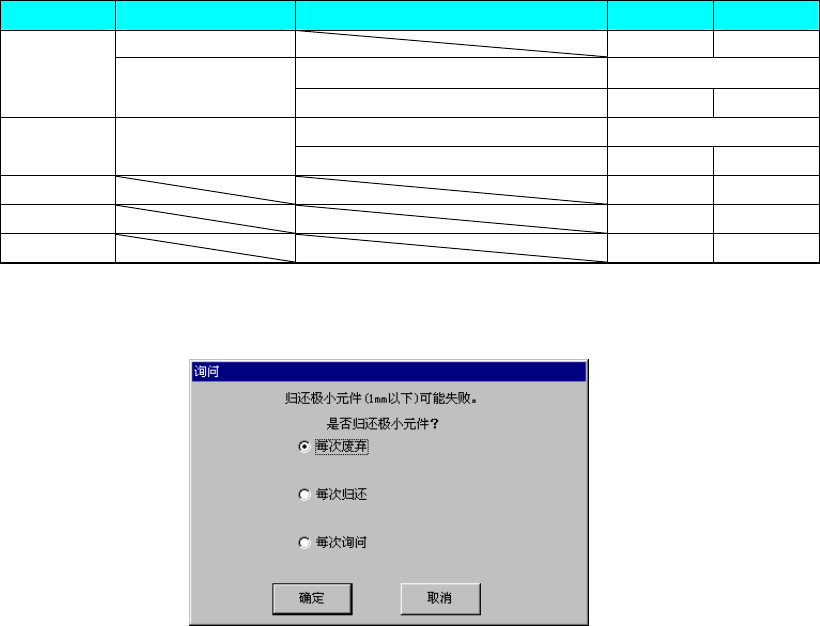

图 2-10-6-1-1 询问是否废弃
④ 选择吸取用的供给装置
当同一元件有多个供给装置(吸取数据)时，默认值为从最初输入的数据开始吸取元件。
仅单独检查可根据需要更改供给装置。(参见图2-10-6-1-3)
2-85
第 1 部 基本编 第 2 章 生产
⑤ 修改吸取坐标
无法顺利吸取时，可手动输入或使用HOD设备进行坐标示教，修改吸取坐标。
3) 单独验证
请从菜单栏中选择“工具”/“检查”/“单独验证”。
以列表显示“元件数据”中验证设置为“是”的方形芯片。
选择需要检查的元件，单击“单独检查”。
图2-10-6-1-2 单独验证元件选择画面
显示如下画面。
图 2-10-6-1-3 执行单独检查画面
① 对象元件
显示元件的内容。
② 吸取位置
显示吸取元件的吸取位置的内容。也可更改前代替元件及后代替元件的吸取位置。
● 送料
2-86
第 1 部 基本编 第 2 章 生产
顶推一下供料器，送出元件(32mm的带状除外)。
● 把检查结果反映在吸取数据（将示教结果反应到吸取数据中）
选择是否将使用HOD进行示教的结果反映在吸取数据中。不选中时，坐标仅适用于此次
吸取。
③ 验证结果
显示当前选中元件的检查项目、规格值、允许上限值、允许下限值。
元件检查后，在实测值中显示检查结果。
按下“单独检查”按钮执行单独检查，显示如下画面。
图 2-10-6-1-4 正在进行单独检查
・
· 对象元件（检查中的元件）
显示检查中的元件内容。
· 检查值（检查中的值）
显示检查项目、规格值、允许值的上限下限与当前的动作状态。
注意
按下“单独检查”后贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在按下“单独检查”，请务必确认装置内部无人作业。
在按下“单独检查”前，请确认装置附近没有会受到人身伤害的人。
在按下“单独检查”前，请确认装置内部没有安装、安放会妨碍装置运行
的物体(调整工具等)。
2-87
