1-2-5 贴装头的构成
贴装头由检测元件的位置偏移、角度偏移的激光校准传感器以及可进行上下驱动与旋转的Z
滑动轴构成。
①
②
④
③
⑤
②
③
⑦
⑥
⑤
①
<L 贴片头单元图（MNLA 贴片头，标准装备）>
<R 贴片头单元图（FMLA 贴片头，选购项）>
图 1-2-5 贴片头单元图
① 吸嘴外轴 ④ Ｚ滑动轴 ⑦ 贴片头上弹簧
② 激光校准传感器 ⑤ θ轴马达
③ Ｚ轴马达 ⑥ 滚珠螺杆
1-7
第 1 部 基本编 第 1 章 设备概要
1-2-6 ATC (自动工具更换装置)的构成
由气缸④开、关滑动板②，保管并装卸吸嘴⑨。
滑动板②的开、关由ATC OPEN传感器⑥、ATC CLOSE传感器⑦来检测，开、关的速度由速度
控器⑤来调整。
1
2
3
4
5
6
7
8
9
A
1
0
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
2
0
2
1
2
2
2
3
2
4
2
5
2
6
2
7
2
8
2
9
3
0
B
⑧
②
③
⑩
①
⑨
④
⑦
⑥
⑤
① ATC 基架 ⑥ ATC OPEN 传感器
② 滑动板 ⑦ ATC CLOSE 传感器
③ ATC 基架板 ⑧ 吸嘴
④ 汽缸 ⑨ ５接口切换电磁阀
⑤ 速度控制器 ⑩ ATC 编号 (1～30)
图 1-2-6 ATC
1-8
第 1 部 基本编 第 1 章 设备概要
1-2-7 吸嘴
1-2-7-1 500 多号的吸嘴
1)吸嘴的形状
请按照贴片元件形状及尺寸，从No.500、501、502、503、504、505、506CC、507CC、508C
C、509选择吸嘴。
表 1-2-1 吸嘴

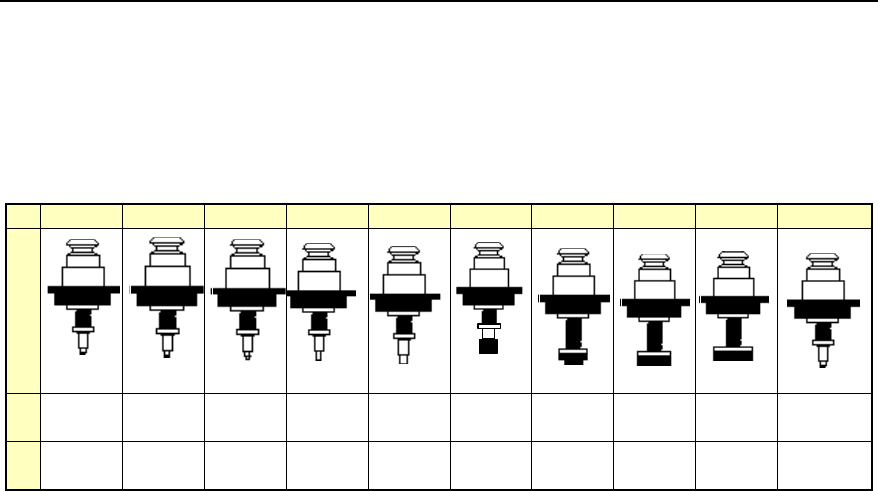

No. 500 501 502 503 504 505 506CC 507CC 508CC 509
外
观
外
径
1.0x0.5mm 0.7x0.4mm φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm 0.4×0.2mm
内
径
2xφ0.4mm φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm φ0.1mm
※注：506,507,508 系 CX-1 专用吸嘴，吸嘴上分别刻印有 506CC,507CC,508CC 编号。
1-9
