第 1 部 基本篇 第 2 章 生产
② 修改跟踪数据
对“贴片跟踪画面”的贴片点一览表的跟踪项目进行设置。

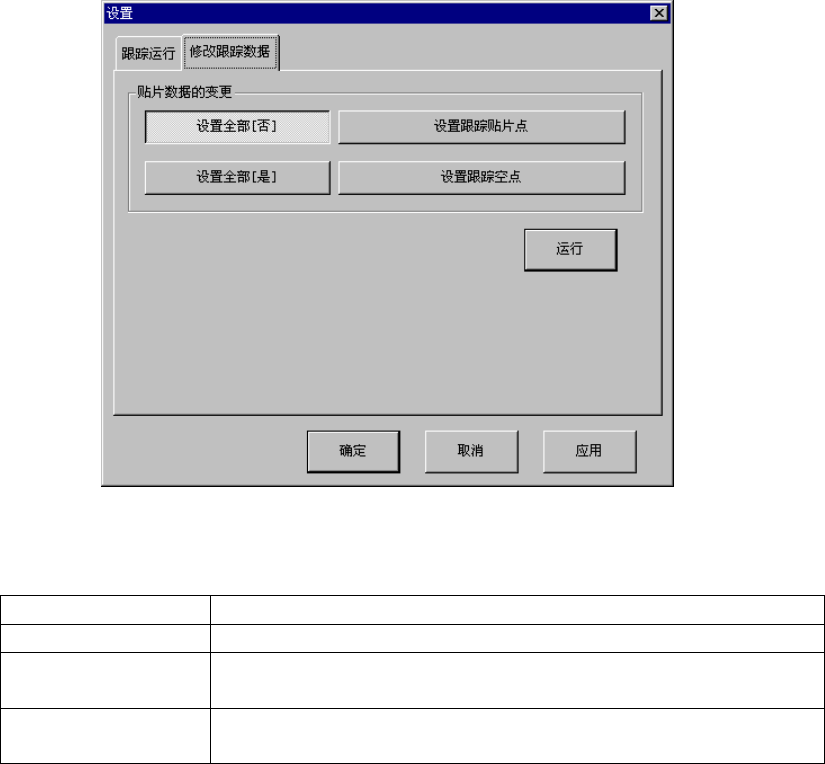

图 2-12-2-2-7 修改跟踪数据
“修改跟踪数据”
设置全部[否] 将跟踪项目全部设定为“不进行”。
设置全部[是] 将跟踪项目全部设定为“进行”。
设置跟踪贴片点
将贴片项目为“进行”的贴片点的跟踪项目全部设定为“进行”。
其他为“不进行”。
设置跟踪空点
将贴片项目为“不进行”的贴片点的跟踪项目全部设定为“进行”。
其他为“不进行”。
“运行”按钮
通过指定“修改跟踪数据”，设置贴片点一览表的跟踪项目。
进行后，即使按取消按钮也不会恢复。
2-161
第 1 部 基本篇 第 2 章 生产
6) 跟踪中的画面
进行跟踪时，显示“跟踪摄像贴片位置…”画面。
图 2-12-2-2-8 跟踪贴片位置画面
¾ 在贴片跟踪中按下<STOP>开关，则暂停贴片跟踪。
¾ 在暂停贴片跟踪时按下<STOP>开关，则显示询问是否结束跟踪。
¾ 在暂停贴片跟踪时按下<START>开关，则继续进行跟踪处理。
7) 重夹时的画面
重夹时，显示如下信息。
图 2-12-2-2-9 重夹时
¾ 按<STOP>开关，则返回贴片跟踪画面。
2-162
第 1 部 基本篇 第 2 章 生产
8) 基板搬入确认对话框
搬入基板时，确认是否搬入基板。
图 2-12-2-2-10 确认搬入基板
¾ 按下<开始>开关：搬入基板。
¾ 按下<停止>开关：返回贴片跟踪画面。
9) 基板正在搬入对话框
正在搬入基板时，显示如下画面。
图 2-12-2-2-11 正在搬入基板
¾ 此时，按<停止>开关，则返回贴片跟踪画面。
2-163
