第1部 基本篇 第4章 生产程序制作
4-4-2-2 保存文件

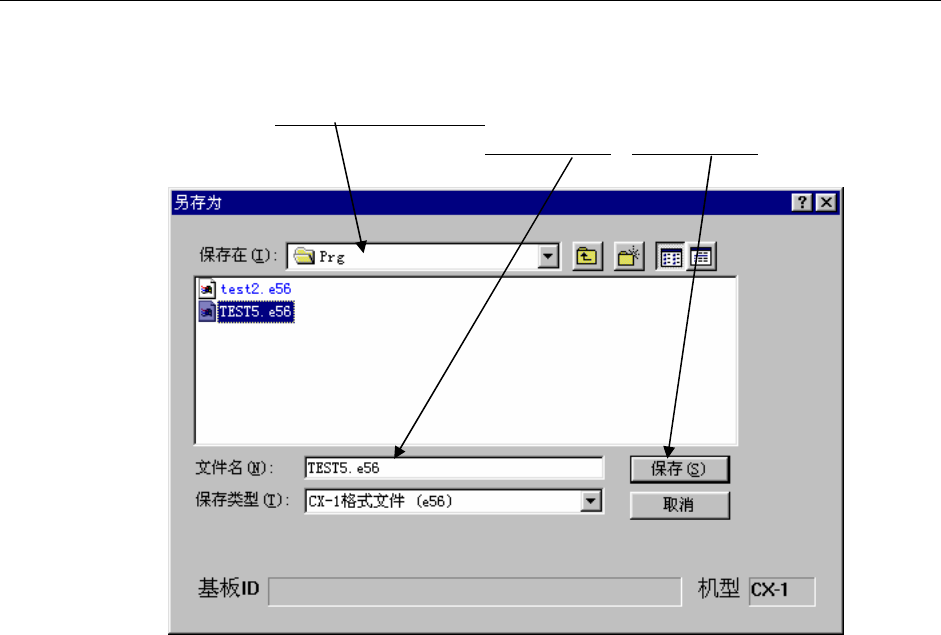

新建程序时，从优化条件设置画面中单击“执行”按钮，显示“另存为”画面。请指定
文件名并进行保存。
① 指定保存目的地“驱动器”和“目录”
。
②输入文件名
，单击「保存」。
4-124
第1部 基本篇 第4章 生产程序制作
4-4-2-3 确认分割贴片数据
通过优化，显示已分配的贴片数据。
请从菜单中选择“优化”/“分割贴片数据”。
图 4-4-2-3-1 分割贴片数据菜单的选择
● 本菜单在未进行优化时(分割文件不存在)，或在优化后变更了过生产程序时，无法
选择。
显示如下的分开贴片数据画面。
图 4-4-2-3-2 分开贴片数据显示例
优化顺序时的标记“/”表示在 1 次吸取贴片的周期动作中被配对数据的区分。
4-125
第1部 基本篇 第4章 生产程序制作
4-4-2-4 吸嘴分布
显示优化配置在各工序的吸嘴。
用优化条件将吸嘴配置指定为“自动配置”时，请在此确认配置结果，并将吸嘴配置和
机器设置设置为相同的配置。
请从菜单中选择“优化”/“吸嘴分布”。
图 4-4-2-4-1 选择吸嘴分布
显示吸嘴分布画面。
图 4-4-2-4-2 吸嘴分布显示例
● 固定吸嘴：机器设置中所设置的吸嘴的配置。（*符号为真空校准）
● 优化吸嘴：优化输出的吸嘴配置。（*符号为真空校准）
● 吸嘴数量：目前未使用“资源”与“固定”。
“优化”是优化输出的吸嘴数。
4-126
