第 1 部 基本篇 第 2 章 生产
2-11-9 激光脏污
如果在操作选项 “生产(功能2)”标签中选中“进行激光传感器的污染检查”，则在基板搬
入时将进行激光脏污检查，检测出激光脏污时，会暂时停止生产。
· 被检测出激光脏污的贴片头，以兰色显示。
· 当这些贴片头移动到前面时会暂停。此时，请擦去激光的脏污。
图 2-11-9-1 暂停
● “激光波形显示”按钮
机器暂停的原因可能是：激光脏污错误、芯片竖立错误、激光识别错误、异类元件错误，
并有显示。
此时，按下“激光波形显示”按钮，可显示“边界检查”结果。
注意
按下“激光波形显示按钮”后，为了进行激光脏污检查，贴片
头会上下移动，务请注意。
图 2-11-9-2 显示边界检查
按下“左 Head”按钮，则显示左贴片头的边界检查结果。
2-120
第 1 部 基本篇 第 2 章 生产
此时按下“显示图象”按钮，则显示图象波形的结果。
(显示画面因机型而异。)
图 2-11-9-3 图象显示
按下<START>开关后，则会再次检测激光脏污。如果未检测出激光脏污,则开始生产动作，检
测出激光脏污时，显示如下信息。
图 2-11-9-4 激光脏污信息显示
“是” 开始生产动作。
“否” 返回暂停画面。
2-121
第 1 部 基本篇 第 2 章 生产
2-11-10 暂停时的元件用完补满功能
选中操作选项“生产(显示)”标签中的“暂时停止时附加‘元件补充’按钮”，因“元件用
完”和“发生标记识别错误”以外的原因而导致暂停时，在暂停画面中显示“补充元件”按
钮。

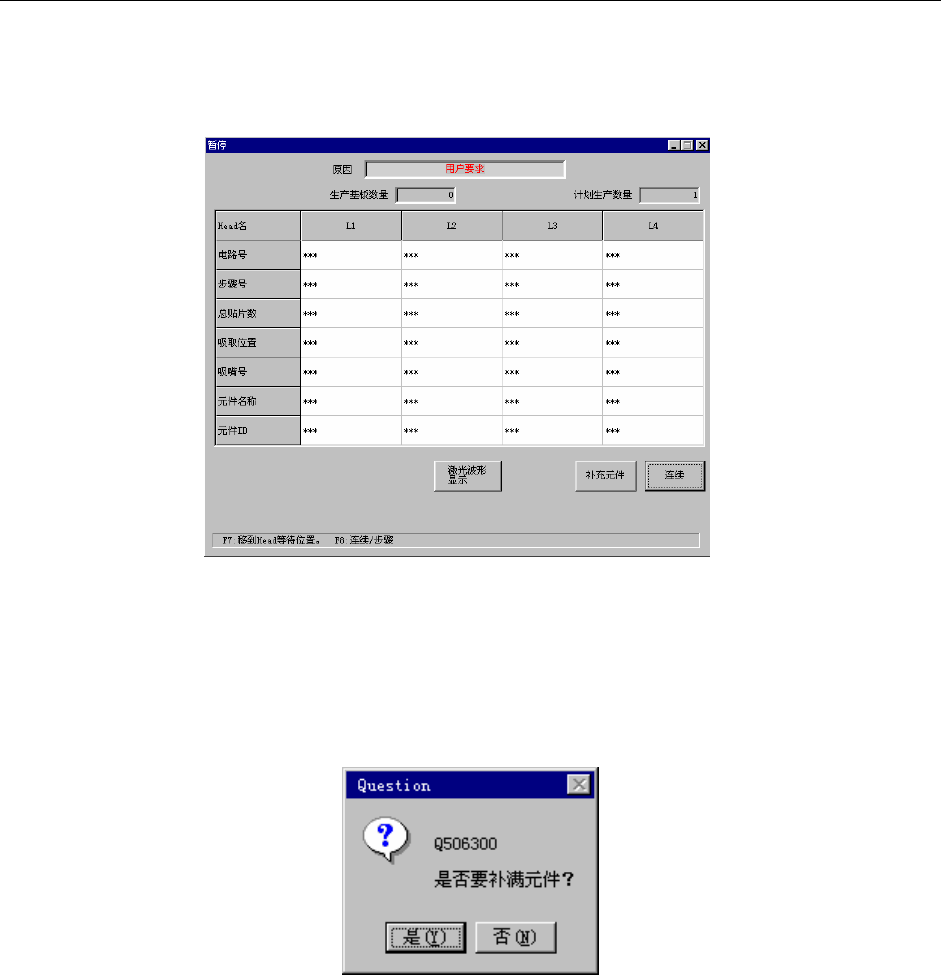

图 2-11-10-1 图像显示
按下“补充元件”按钮后，显示如下信息。
按下“是”：补满元件。此时，元件剩余数量为0的元件恢复为初始值，并清除元件用完信息。
还有剩余数量的元件，则仅清除元件用完信息。
可补满的元件为带状、管状、散件元件。
图 2-11-10-2 元件补充(询问)
2-122
