2-22 2 形状类型 形状类型有下列 3 种。根据使用的标记形状，从下拉框中选择使用。 形状类型 说明 例 圆 标记形状为圆形时选择。 正方形、长方形 标记形状为正方形、长方形时选择。 特殊形状 标记形状为圆形、正方形、长方形以外的 1 个整体形状时选择。 标记尺寸 (mm) 输入标记的外形尺寸。 如果不知道标记的外形尺寸，可以使用自动输入。 按 [ 自动设定 ] 按钮后，拖动鼠标框住标记，可以自动输入识别到的外形尺寸，并进行…
2-21
2
3.2.2 “基本”参数
设置了基准标记之后，需设置识别该基准标记所需的各项参数。
下面，详细介绍基本参数中的各项参数。

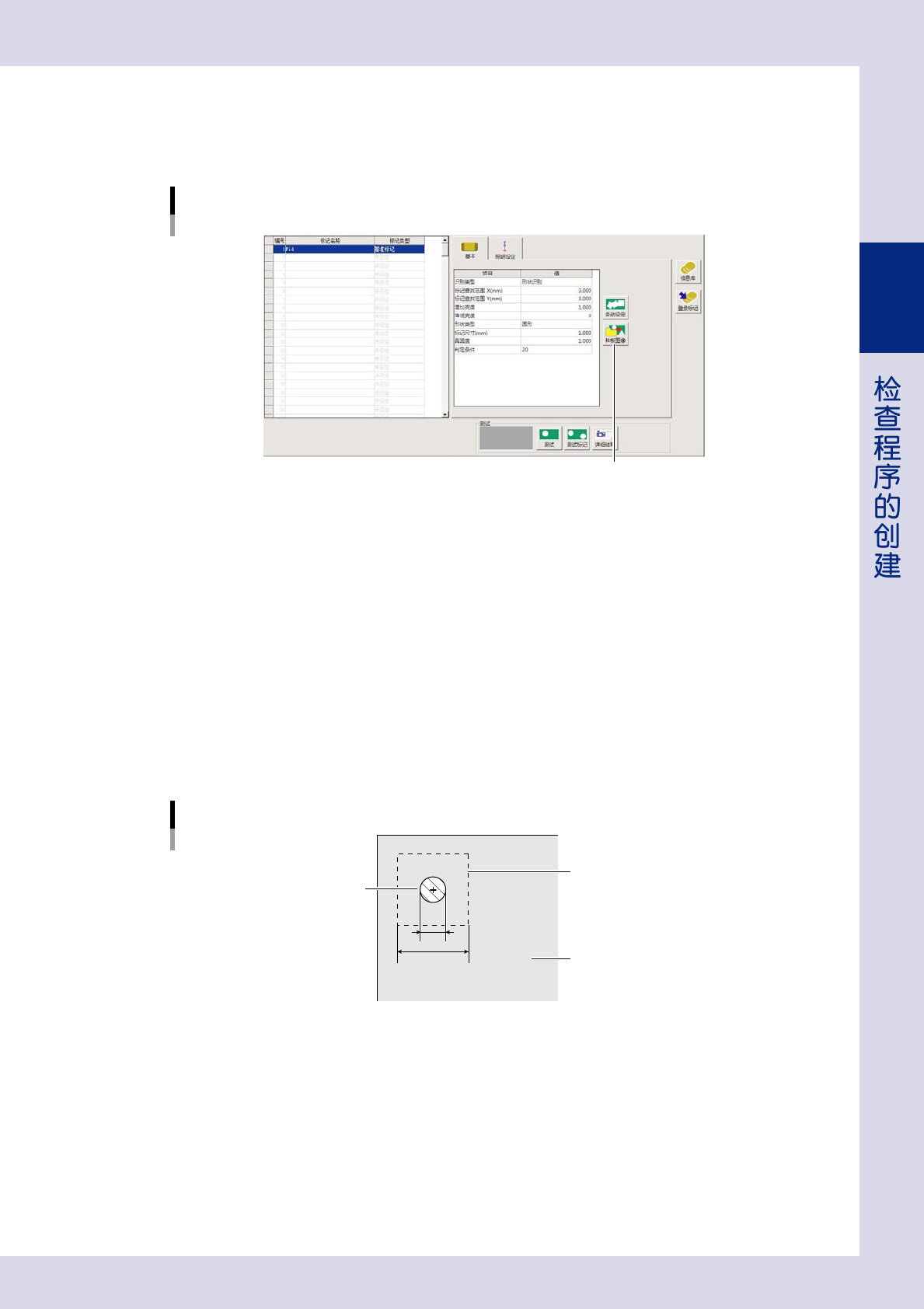

“基本”参数
[样板图像]按钮
26219-P7-00
识别类型
识别类型从下述 3 种类型中选择。一般，选择为“形状识别”。
设置为“图像匹配”时，按 [ 样板图像 ] 按钮，打开“登录样板图像”的画面，可以将标记作为样板进行登录。
‧
图像匹配
根据与样板图像的匹配程度进行识别。
‧
形状识别
根据标记的 XY 尺寸、真圆度、周长、基准面积进行识别。
‧
边缘识别
根据标记尺寸进行识别。
标记查找范围 X、Y(mm)
设置查找标记的范围。一般以标记外形＋ 3.00mm 为准。
如下图所示，标记外形为 1mm 时，输入 4mm。但是标记以外的图案 ( 阻焊层、丝印名、其它 ) 也被检出时，可缩小标记的
查找范围，使设置的范围只能检出标记。
1
4
标记查找范围
标记
基板
标记查找范围示例
25203-P7-00
增加亮度
为便于确认标记而调亮整个标记查找范围。
降低亮度
为突出标记而调暗整个标记查找范围。
2-22
2
形状类型
形状类型有下列 3 种。根据使用的标记形状，从下拉框中选择使用。
形状类型 说明 例
圆 标记形状为圆形时选择。
正方形、长方形 标记形状为正方形、长方形时选择。
特殊形状 标记形状为圆形、正方形、长方形以外的 1 个整体形状时选择。
标记尺寸 (mm)
输入标记的外形尺寸。
如果不知道标记的外形尺寸，可以使用自动输入。
按 [ 自动设定 ] 按钮后，拖动鼠标框住标记，可以自动输入识别到的外形尺寸，并进行测试。
真圆度
“形状类型”的设置为“圆”时，输入标记的真圆度。
如果不知道标记的真圆度，可以使用自动输入。
按 [ 自动设定 ] 按钮后，拖动鼠标框住标记，可以自动输入识别到的真圆度，并进行测试。
周长 (mm)
“形状类型”的设置为“特殊形状”时，输入标记的周长。
如果不知道标记的周长，可以使用自动输入。
按 [ 自动设定 ] 按钮后，拖动鼠标框住标记，可以自动输入识别到的周长，并进行测试。
基准面积 (mm
2
)
“形状类型”的设置为“特殊形状”时，输入标记的面积。
如果不知道标记的面积，可以使用自动输入。
按 [ 自动设定 ] 按钮后，拖动鼠标框住标记，可以自动输入识别到的面积，并进行测试。
判定条件 (%)
对所设置的标记参数值与实际识别的值之间的误差设置可以容许的范围 ( 单位为 %)。
参考值为 ：20%
2-23
2
3.2.3 “照明设定”参数
为识别基准标记，还需要设置“照明设定”参数。在此，以“亮度”为例介绍设置“照明设定”参数的方法。
1
打开“照明设定”选项卡，从“提取照明类型”中选择“亮度”。
“照明设定”参数
[详细设定]按钮
设定值列表
26220-P7-00
2
按 [ 详细设定 ] 按钮。
显示“亮度”画面。
3
按 [ 提取光 ] 按钮，选择提取光。
1. 按 [ 提取光 ] 按钮后，显示“提取照明类型”画面。
从提取光列表中选择可使基准标记清晰可见的照明 ( 最多可同时选择 2 种照明 )。
2. 选择之后，按 [OK] 按钮，返回“亮度”画面。所选择的提取光的图像显示在亮度画面中。
“亮度”画面
选择提取光
[提取光]按钮
黑白图像
降噪滤镜
26221-P7-00
4
按 [ 屏蔽光 ] 按钮，选择屏蔽光。
按 [ 屏蔽光 ] 按钮后，显示“提取照明类型”画面。根据需要，从屏蔽光列表中选择 1 种屏蔽光 ( 也可以
不选 )。
5
选择降噪滤镜。
使用降噪滤镜删除噪点。有噪点时，可以从下拉框中选择使噪点平均化的滤镜大小。
