NB1 68 编程手册 3.1 -2 3.1.2 NC 数据编辑屏 幕显示 / NC 数据表 序号 X Y Z No. 角度 宽度 速度 不插入 拼板 跳过 备注 1 2 3 4 5 6 7 8 9 10 可以通过屏幕显 示的 NC 数据编辑栏 输入 NC 数据。 NC 数据编辑栏如下 图所示。 先填写 NC 数据表， 然后将表中的数 据输入屏幕显 示的 NC 数据编辑栏的各参数 项中。
NB168
编程手册
3.1-1
3.1. NC数据的设定项目
3.1.1 参数一览表
NB168 根据 NC 数据的插入点序号的数据进行动作。
如果没有输入或没有选择 NC 数据，机器将不会运转。
NC 数据是规定元件的插入部位、插入什么元件以及插入次序。
NC 数据包括下列各项参数。
参数
增量／标准设定
说明
序号
1 ~ 5000
程序序号的识别编号。
X
Y
X : -999.99 ~ 999.99 (mm)
Y : -999.99 ~ 999.99 (mm)
相对于印基板原点
(X-Y
座标原点
)
的元
件插入位置。
Z No. 1 ~ 40
与元件供给部的供料器安装位置相对应
的编号。
角度
-179 ~ 180
元件插在基板上时的角度。
宽度
0 : 5 mm 1 : 2.5 mm 2 : 7.5 mm
3 : 10 mm
被插人元件的跨距数据。
速度
1 : 0.17
秒
/
点
2 : 0.20
秒
/
点
3 : 0.25
秒
/
点
4 : 0.30
秒
/
点
指定插入速度
不插入
0 =
固定为执行插入
设备不使用
拼板
0 =
正常状态
(
标准状态
)
2 = 拼板 / 无旋转
12 = 拼板/ 90 °旋转
22 = 拼板/ 180°旋转
32 =
拼板
/ 270°
旋转
指定拼板和旋转插入角度的代码。
跳过
0 ~ 9
识别使其跳越的区段
备注
字母数字
(
最多
8
个字符
)
备注信息
程序偏移量
X : -999.99 ~ 999.99 (mm)
Y : -999.99 ~ 999.99 (mm)
基板上的座标原点与机器机械原点的差
值。
NB168
编程手册
3.1-2

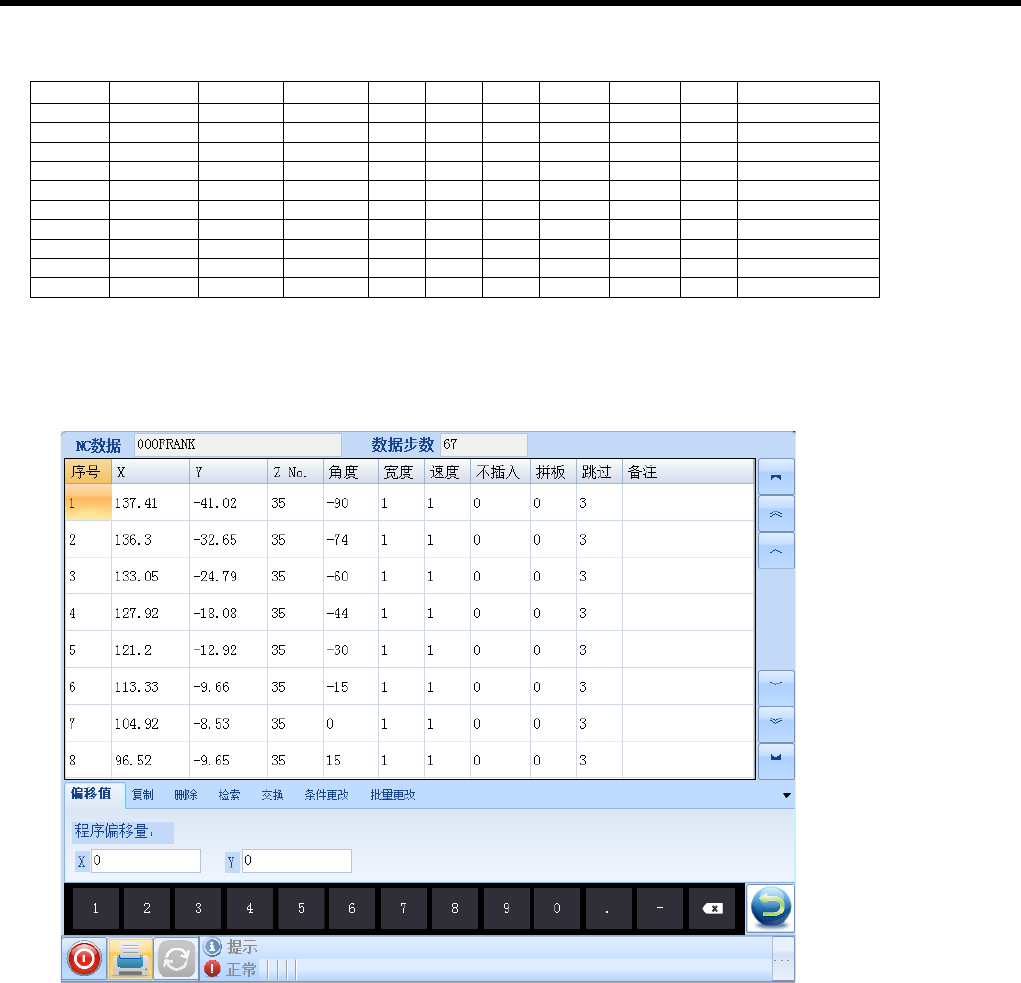

3.1.2 NC数据编辑屏幕显示 / NC 数据表
序号
X
Y
Z No.
角度
宽度
速度
不插入
拼板
跳过
备注
1
2
3
4
5
6
7
8
9
10
可以通过屏幕显示的 NC 数据编辑栏输入 NC 数据。NC 数据编辑栏如下图所示。
先填写 NC 数据表，然后将表中的数据输入屏幕显示的 NC 数据编辑栏的各参数项中。
NB168
编程手册
3.1-3

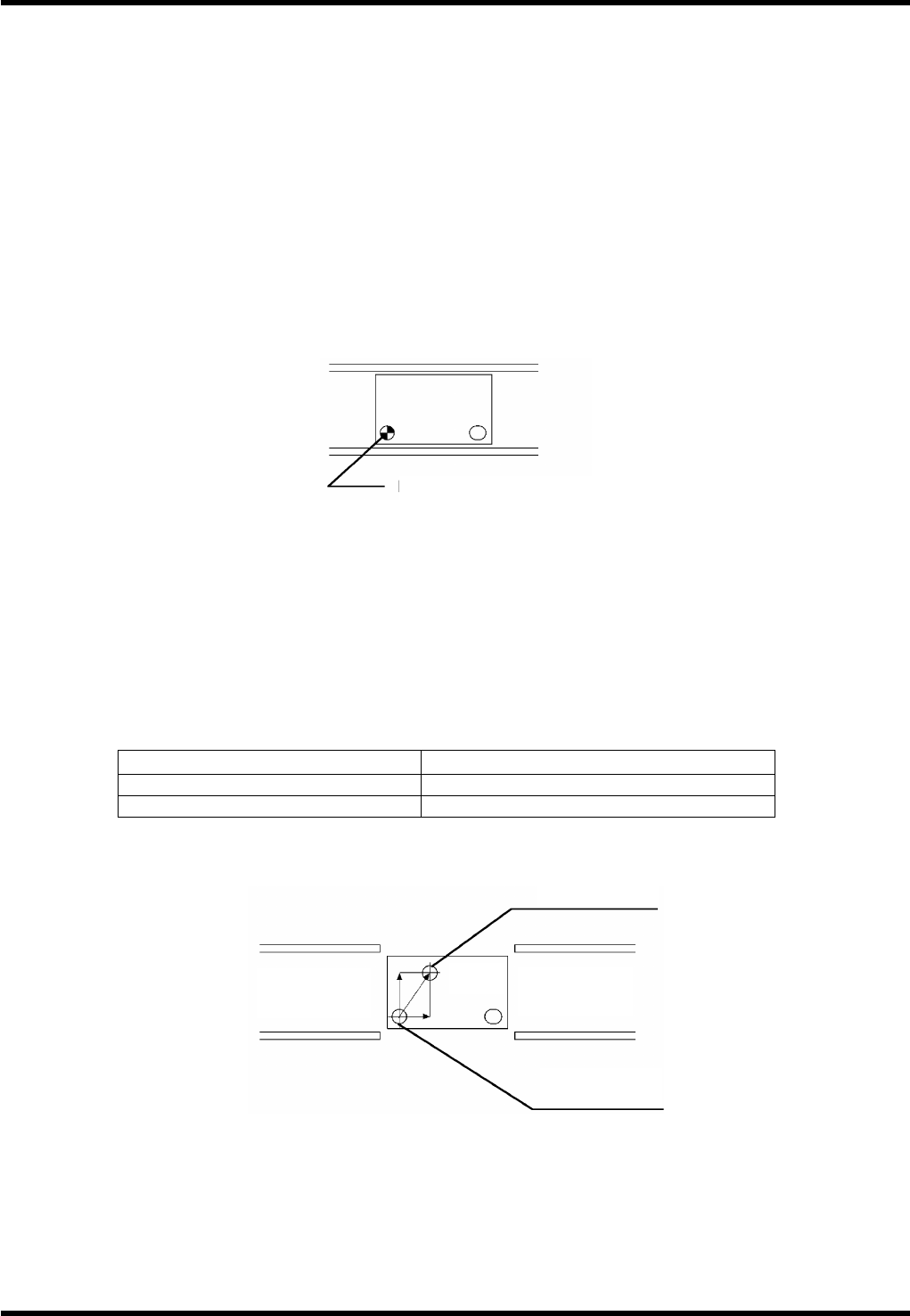

3.1.3 NC数据的编制
NC 数据编制的步骤
1.
1. 确定 NC 数据名 (最多 16 个字符)。
NC 数据:
这是区分 NC 数据的名称。用户可以自由确定 NC 程序名。
NC 程序名可以由数字 0 ~ 9、字母 A ~ Z 和下划线 “_“ 组成。
例： NovaPCB_test1
2. 确定基板上的座标原点。
座标原点：
从基板上的基准点测定元件的插入位置。
=
提示=
用户可以自由确定座标原点。在本手册中，将座标原点设定在基准销位置 (固定侧)。
3. 确定程序偏移量。
程序偏移量：
这是从基板的座标原点到机械原点的距离。
机械原点是绝对不会变的。
但是，由于可以为各 NC 数据确定不同的座标原点，因而必须对各 NC 数据输入程序补偿值。
标准设定 (基准销位置[固定侧]为座标原点时)；
标准设定
(
大约
)
X
-316.00 mm
Y
-371.32 mm
例：当基准销位置 (固定侧) 为座标原点时。
=
提示=
各台机器的程序补偿值稍有不同。为了找到确切的补偿值，应进行试验插入。修正补偿值直到精确定位为
止
例如
基准销
(
座标原点
)
下料器
基板
上料器
机械原点
X
-Y 坐标原点
