NB168 编程手册 3.2 - 14 批量更改步骤 将指定范围的数 据作为变更数 据， 批量 地变 更为指定的数据 。 在变更 NC 数据时， 对在连续区段中 指定的参 数数据进行批量 变更时使用。 8. 3. 选择 批量更改功能。 按下 [ 批量 更改 ] 。 4. 指定 要批量更改的区段 范围和数据 例： 要将 N1 至 N5 区段的 插入 速度 全部 更改 为 1 ： 5. 执行 批量更改。 (1) 按下 [ 执行 ] …
NB168
编程手册
3.2-13

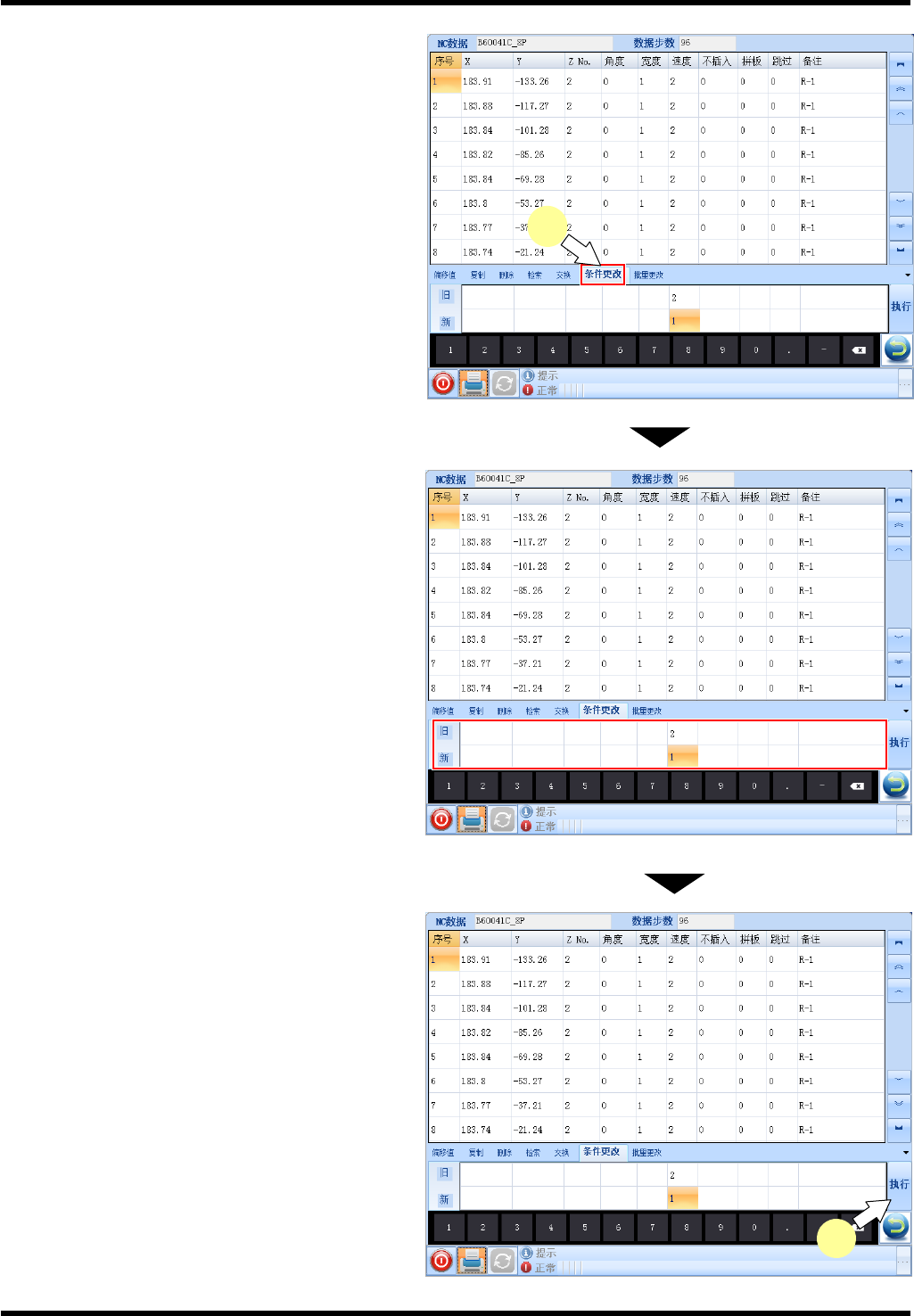

条件更改步骤
可用该步骤将指定区段的数据更换成新数据。
以及当更改 NC 数据时在整个程序中更改某项
参数。
7.
1. 选择更换功能。
按下 [更换] 。
2. 输入要更换的数据。
例： 将速度=2 区段的速度全都更换为 1 时：
(1) 按要更换区段的输入栏。
=提示=
可输入复合条件。
例) 将速度=2 数据都变更为速度=1 时：
在旧栏中：输入速度=2
在新栏中：输入速度=3
(2) 指定旧、新数据。
3. 执行批量更改。
(1) 按下 [执行] 后就执行更换
。
1.
(1)
NB168
编程手册
3.2-14

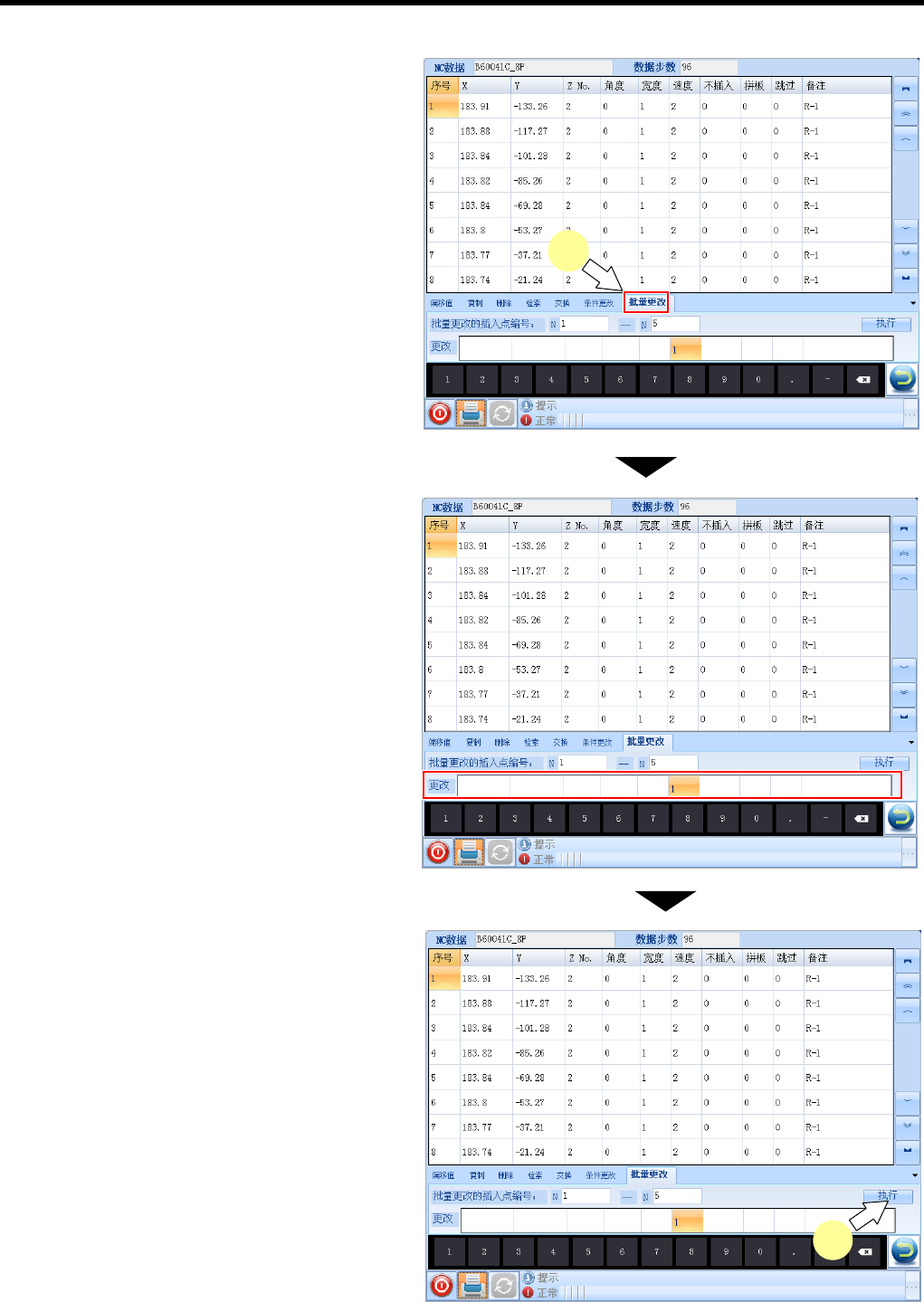

批量更改步骤
将指定范围的数据作为变更数据，批量地变
更为指定的数据。
在变更 NC 数据时，对在连续区段中指定的参
数数据进行批量变更时使用。
8.
3. 选择批量更改功能。
按下 [批量更改] 。
4. 指定要批量更改的区段范围和数据
例： 要将 N1 至 N5 区段的插入速度全部
更改为 1：
5. 执行批量更改。
(1) 按下 [执行] 后就执行批量更改。
(1)
1.
NB168
编程手册
3.2-15
拼板展开步骤
将带有拼板的数据自动展开，使之成为不带
拼板的普通数据。
用拼板展开后的普通数据进行数据校准，得
到的 XY 坐标更加准确。
9.
1. 选择拼板展开功能。
按下 [拼板展开] 。
=提示=
如果是带有拼板的数据，会自动分析出
拼板数量、单个拼板点数及每个拼板的
旋转角度。
2. 执行拼板展开。
(1) 按下 [执行] 后就执行拼板展开。
(1)
1.
