NB1 68 编程手册 3.1 -8 3.1.4 划分拼板 的基板 NC 数据的生成  拼板重复 例：在进行 4 拼板基板下一个拼板 区元件插入前 ，在一个拼板 区插入所有元 件的顺序。 位置 编号 角度 拼板区 A (Xa=10 , Ya=90) 1 0° 拼板 区 1 B (Xb=40 , Yb =60) 2 90 ° C (Xc=10 , Yc =4 0 ) 1 0° 拼板 区 2 D (Xd=40 , Yd=10) 2 90 …

100%1 / 82
NB168
编程手册
3.1-7
11. 输入跳过。
跳过:
是对 NC 数据中的特定序号不进行插入。
通常指定为 0，将数据输入到不执行的区段。
代码
意义
0
不跳过。
7
对指定的序号跳过。
1 ~ 6
8、9
是识别是否跳过的代码，如果在品种选择中指定代码，则该序号不执行，但只要在
品种选择中没有指定，就会执行。
12. 说明的输入。
备注:
NC 数据注上名称等
NB168
编程手册
3.1-8

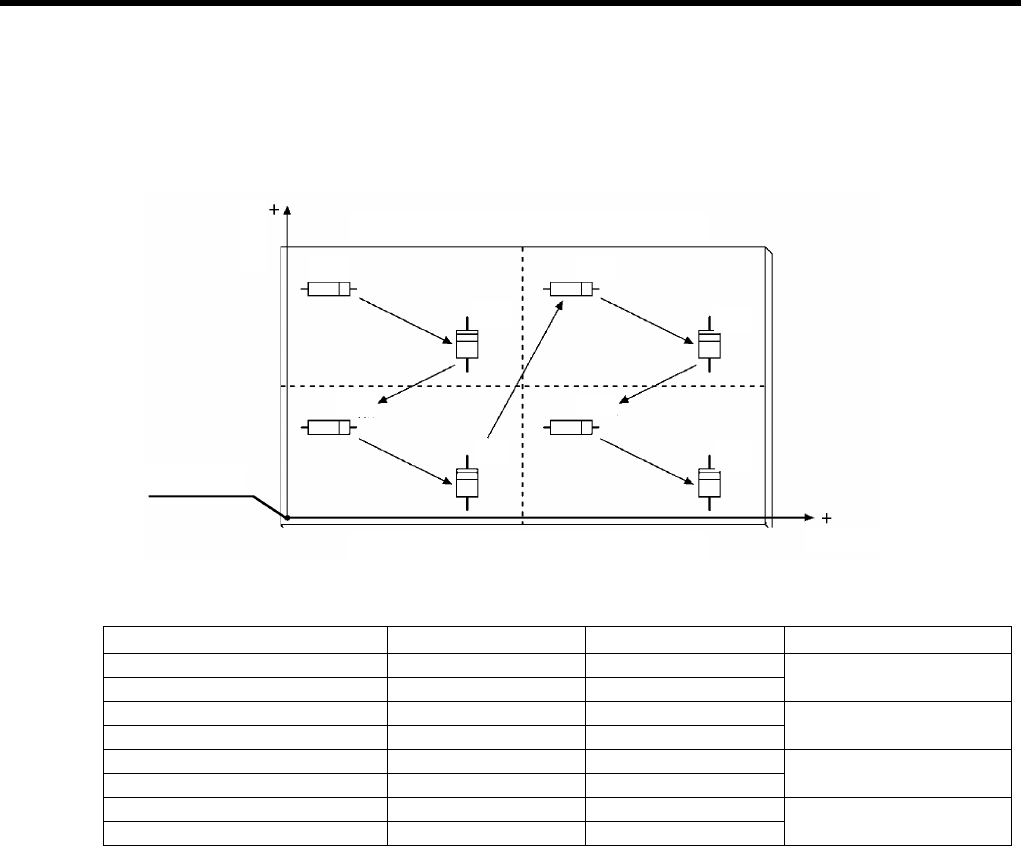

3.1.4 划分拼板的基板NC数据的生成
拼板重复
例：在进行 4 拼板基板下一个拼板区元件插入前，在一个拼板区插入所有元件的顺序。
位置
编号
角度
拼板区
A (Xa=10 , Ya=90)
1
0°
拼板区 1
B (Xb=40 , Yb=60)
2
90°
C (Xc=10 , Yc=40)
1
0°
拼板区 2
D (Xd=40 , Yd=10)
2
90°
E (Xe=60 , Ye=90)
1
0°
拼板区 3
F (Xf=90 , Yf=60)
2
90°
G (Xg=60 , Yg=40)
1
0°
拼板区 4
H (Xh=90 , Yh=10)
2
90°
图形区 1
图形区
3
图形区 2
图形区
4
X
轴
基
板原点
Y
轴
A
B
C
D
E
F
G
H
NB168
编程手册
3.1-9

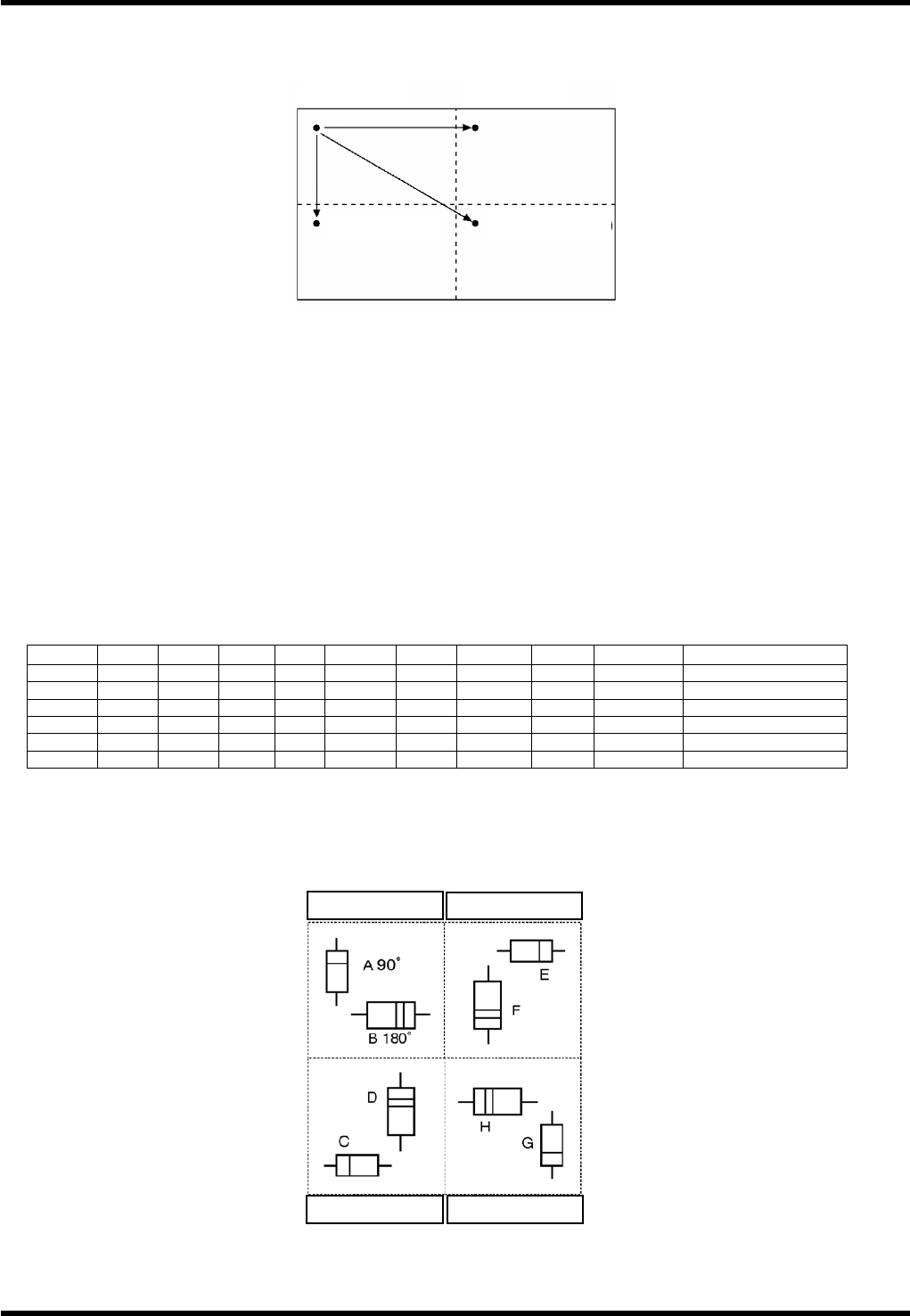

2.
1. 从拼板区 1 开始确定各拼板区的补偿值。
拼板区 1 (0, 0)
拼板区 2 (0, -50)
拼板区 3 (50, 0)
拼板区 4 (50, -50)
(1) 将求出的偏移量数据输入到 1 ~ 4 拼板的 XY 坐标中。
(2) 将 1 ~ 4 序号的重复指令指定为 2 (拼板重复)。
2. 输入拼板区 1 中 A 点和 B 点的 X 和 Y 座标。
(1) 将拼板 1 中 A 点、B 点的数据输入到 5 ~ 6 序号中。
(2) 拼板 2 以后的坐标数据，因为序号.2 ~ 4 中会被输入偏移量数据，所以没有必要输入。
序号
X
Y
Z No.
角度
宽度
速度
不插入
拼板
跳过
备注
1
0
0
1
0
0
0
0
2
0
2
5
-50
1
0
0
0
0
2
0
3
80
0
1
0
0
0
0
2
0
4
55
-50
1
0
0
0
0
2
0
5
10
90
1
0
1
0
0
0
0
6
40
60
2
2
1
0
0
0
0
旋转插入拼板 (终端同坐标转换)
例) 4 枚基板时的各相同元件的步进复制插入的程序
A (0, 0)
E (50, 0)
C (0, -50)
G (50, -50)
Pattern 1 (Ref.)
拼板区
3: -90°
拼板区
2: 90°
拼板区
4: 180°
拼板区
1:
基准
