NB168 编程手册 3.2 -2 NC 数据创建 的步骤 1. 1. 调出生产 数据菜单 点击 “ 主菜单 ” 画面的 [ 生产数据 ] 。 2. 选择 NC 数据 点击 [NC 数据 ] 。 3. 新建 NC 数据 文件 例： 用 “ 新建 ” 创建 NC 数据文件。 按 下 [ 新建 ] 。 4. 输入 NC 数据 文件名称 输入 NC 数据名称。 例： 输入 “ NOVA ” 之 后 ，按 [E nt er …
NB168
编程手册
3.2-1
3.2. 新NC数据的创建和编辑
3.2.1 NC数据的编制
本节以新编制 NC 数据为前提，对于 NC 数据的输入，按照其输入步骤的顺序进行说明。请准备好编制好的 NC
数据单。
主要步骤
调出生产数据菜单
选择
NC
数据
完成
NC
数据文件的创建
打开新建的
NC
数据
区段的插入
输入各参数项的数据
结束
NC
数据输入
1
2
3
4
5
6
7
8
9
10
新建
NC
数据文件
输入
NC
数据文件名称
输入程序补偿值
NB168
编程手册
3.2-2

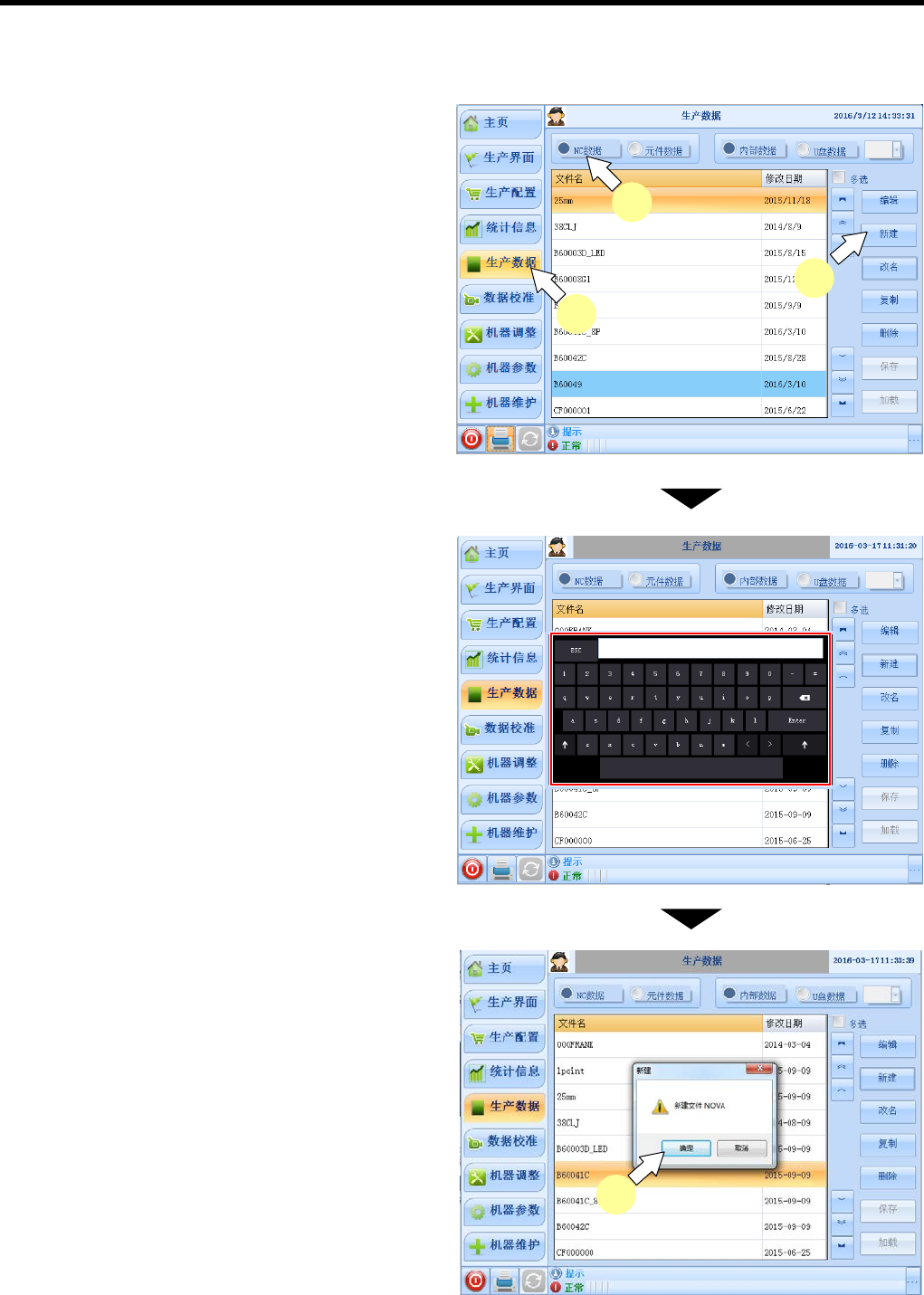

NC 数据创建的步骤
1.
1. 调出生产数据菜单
点击 “主菜单” 画面的 [生产数据] 。
2. 选择 NC 数据
点击 [NC 数据] 。
3. 新建 NC 数据文件
例： 用 “新建” 创建 NC 数据文件。
按下 [新建] 。
4. 输入 NC 数据文件名称
输入 NC 数据名称。
例：输入“NOVA” 之后 ，按 [Enter] 确定。
=提示=
自动关闭键盘输入窗口。
5. 完成 NC 数据文件的创建
点击 [确定] ，完成新 NC 文件的创建。
2.
5.
3
1.
NB168
编程手册
3.2-3
6. 打开新建的 NC 数据
选择新建的文件点击[编辑]，便打开 NC 数据
编辑窗口。
7. 输入程序补偿值
输入程序补偿值。
按 X 轴、Y 轴的顺序输入偏移量。
(1) 按 X 轴的输入栏 (Y 轴时、按 Y 轴的输
入栏)。
(2) 点击数字键按钮、输入偏移量数值。
Y 轴的输入，请按 X 轴的步骤、进行 (1) ~ (2)
项的操作。
(1)
(2)
(2)
(1)
