NB168
编程手册
5.1-2
2. 生产确认运转
(1) 单击主菜单的 [数据校准]。
(2) 确认 NC 数据名，并对进行生产确认 的数
据是否已被正确选择进行确认。
单击 [新生产] 按钮。
单击 [单一停止] 按钮，然后按住<开始> ，
便可一个点一个点地确认插入位置。
=提示=
可对当前区段的 XY坐标位置和方向进行确
认。
单击 [循环停止] ，然后按住 <开始> ，便
可确认全部插入位置。
进行生产确认运转之后，当 NC 数据的内容
存在错误时，请修正数据。
没有问题时，便可继续在 [生产界面] 菜单
画面进行生产运转。
(1)
(2)
(2)
NB168
编程手册
5.2-1

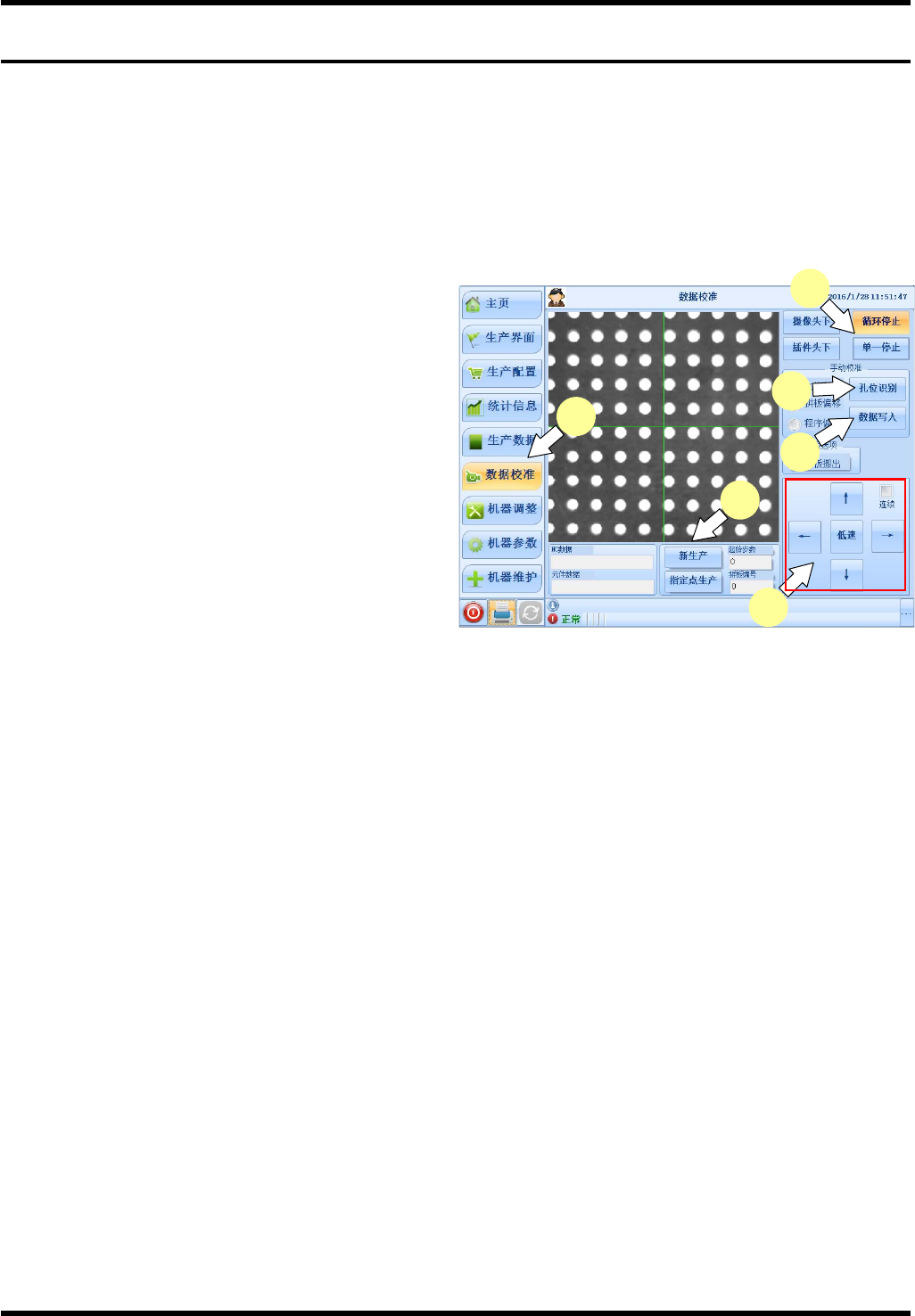

5.2. 数据校准
5.2.1 NC数据的校准
可一边对基板上的孔进行确认，一边进行 XY 坐标的校准。
当前插入点为校准的对象。
NC 数据示教的步骤
1.
1. 单击主菜单的 [数据校准] 。
2. 单击 [新生产] 按钮。
单击 [单一停止] 按钮，然后按住<开始> ，便
可一个点一个点地确认插入位置。
单击 [循环停止] ，然后按住 <开始> ，便可
确认全部插入位置。
3. 使用方向键将插入点移动至最佳位置。
点击 [摄像头下] ，便可将插入点移动至摄像
机下。(可在识别画面确认示教位置。)
点击 [插件头下] ，可将插入点移动至插入头
下。
4. 按动 [孔位识别] ，进行识别，可自动进行示教。
5. 点击 [数据写入] 后，就将示教量反映到数据中。
1
2
2
3
4
5
NB168
编程手册
5.2-2

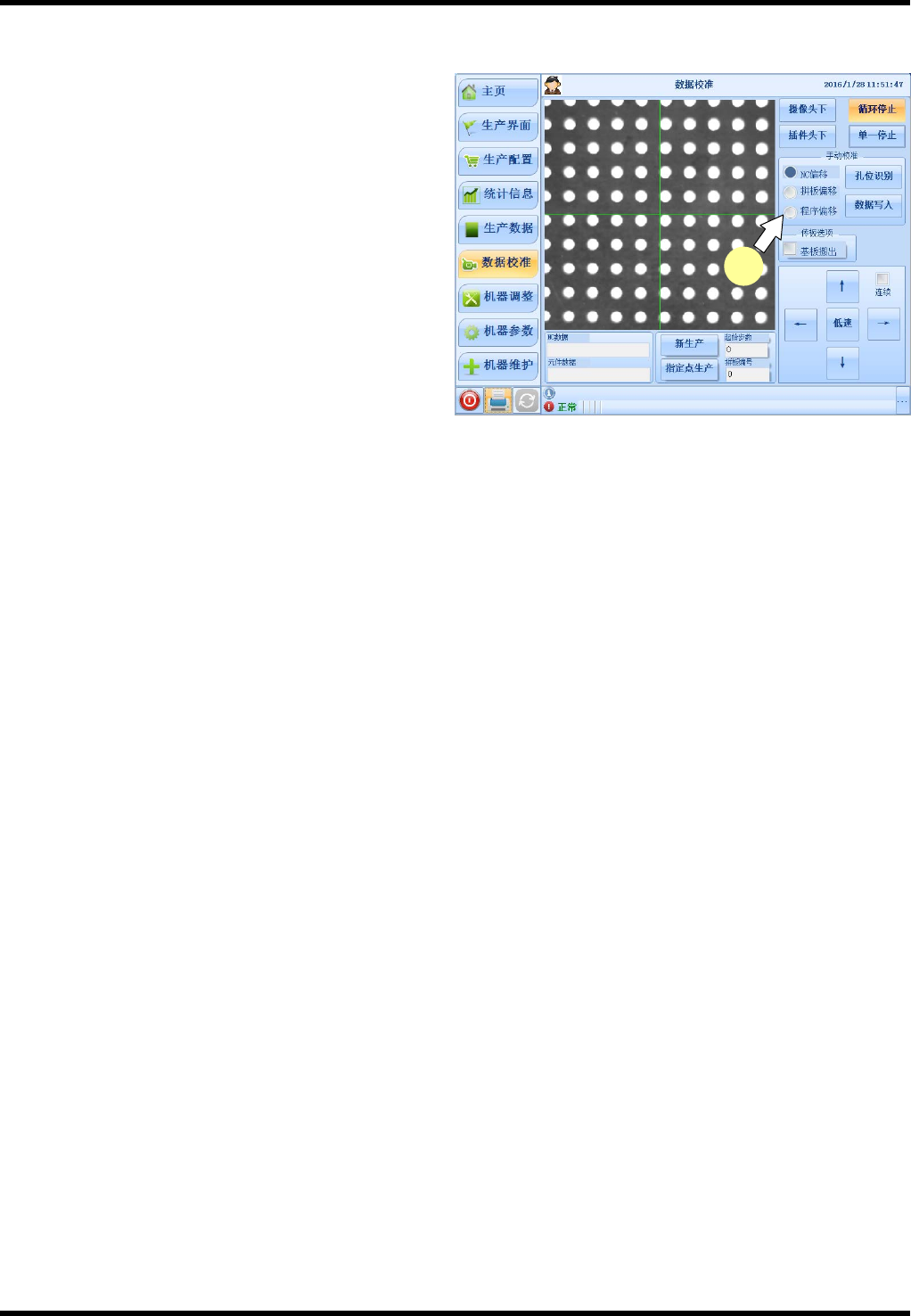

5.2.2 程序偏移量校准
可一边确认基板上的孔，一边进行程序偏移量 XY
坐标的校准。
程序偏移量示教的步骤
2.
1. 点击 [程序偏移] 。
2. 其他示教步骤与 NC 数据示教步骤相同。
1
