NB168 编程手册 4.1 -2 4.1.2 元件数据编 辑屏幕显示 / 元件数据表 元件数据表 示例 可以通过屏幕显 示的元件数据 编辑栏输入元 件数据。元件 数据编辑栏如下图所 示。填写元件 数据表，然后 将这 些数据输入元件 数据编辑栏的 各参数项中。
NB168
编程手册
4.1-1
4.1. 元件数据的设定项目
4.1.1 参数一览表
元件数据是表示元件种类和元件在供料器架 (Z 轴) 上设定排列方式的数据。元件数据包括下列各项参数。
参数
输入单位、基准值
说明
Z
1 ~ 40
指定元件在供料器架上的设置位置。
元件高度
0 ~ 99.9 (mm)
输入元件高度。
插入高度
0 ~ 99.9 (mm)
输入插入高度。
检测电平
0 ~ 7
指定插入检测电平。
备件
1 ~ 40
通过
Z
变换功能设定备用供料器。
管脚数目
0 : 2
根
, 1 : 3
根
, 2 : 4
根
指定引脚根数。
进料速度
0, 1
指定供料进给速度
: 0=
标准
1=
低速
大元件
0, 1, 2, 3
指定大型元件
: 0=
标准
1=
大型
2=
标准
(
空料进给
) 3=
大型
(
空料进给
)
元件降低
设备未使用
元件宽度
设备未使用
元件长度
设备未使用
说明
不超过
16
个字符的字母数字组
元件名称
NB168
编程手册
4.1-2

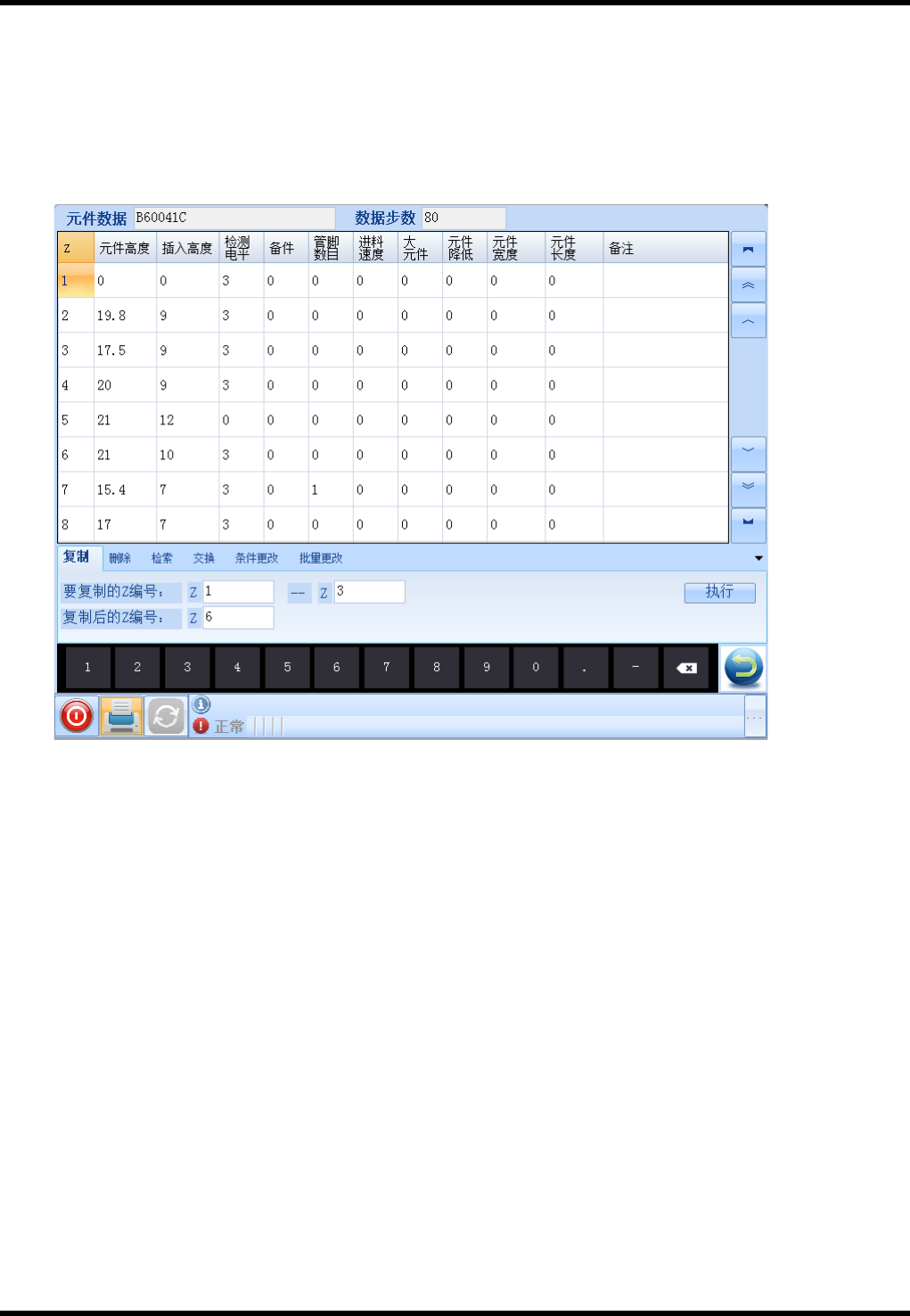

4.1.2 元件数据编辑屏幕显示 / 元件数据表
元件数据表示例
可以通过屏幕显示的元件数据编辑栏输入元件数据。元件数据编辑栏如下图所示。填写元件数据表，然后将这
些数据输入元件数据编辑栏的各参数项中。
NB168
编程手册
4.1-3
4.1.3 元件数据生成
元件数据的生成步骤
1.
1. 确定元件数据名 (最多 16 个字符)。
元件数据名：
这是用于区别元件数据的名称。用户可以自由地确定元件数据名。
元件数据名可以由数字 0 ~ 9、字母 A ~ Z 和下划线 “_“ 组成。
例: NovaPCB_test2
2. 确定供料器编号。
Z No. :
它表示元件所在的供料器架 (Z 轴) 的位置。
必须与 NC 程序中的供料器编号一致。

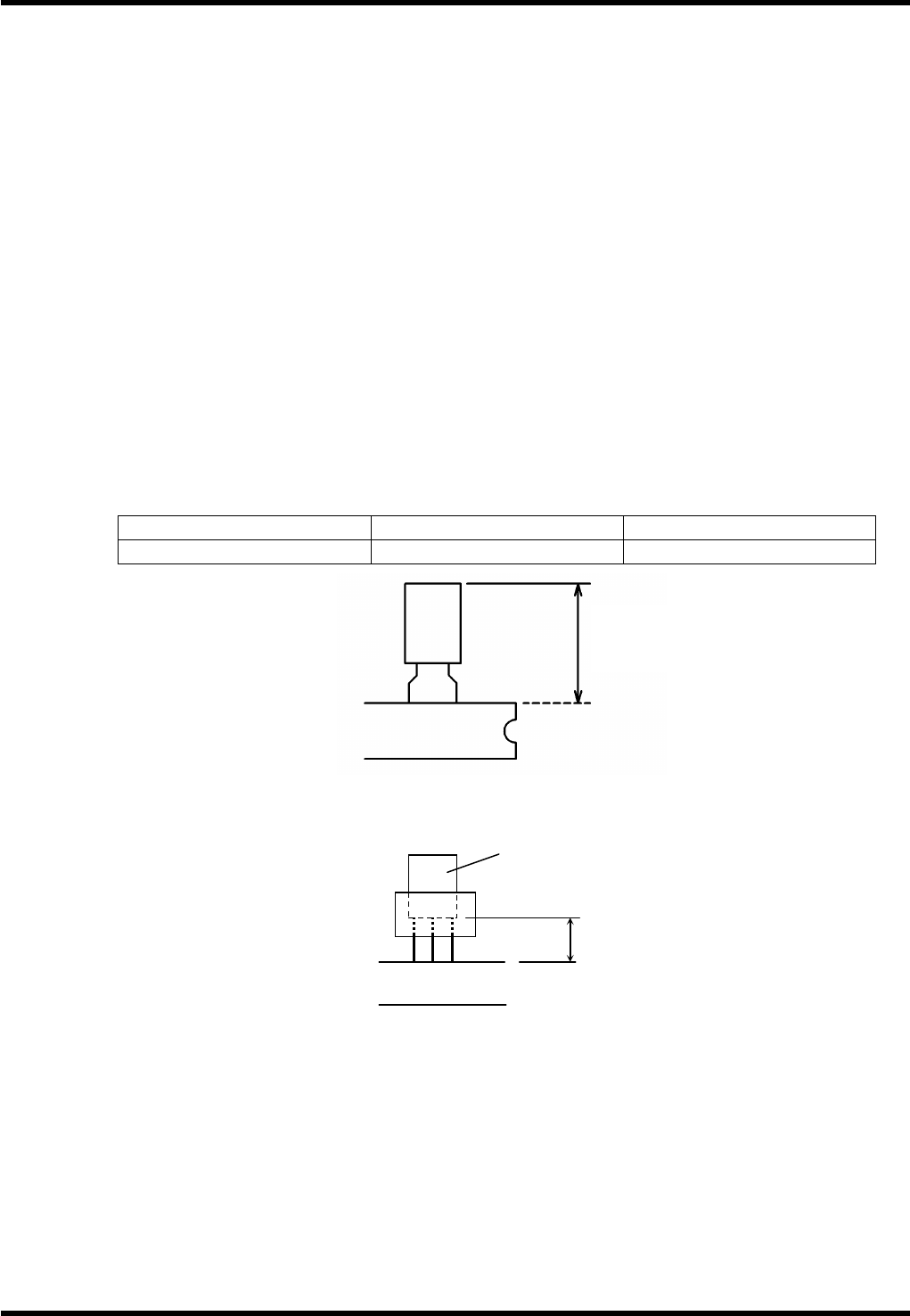

3. 元件高度。
元件高度 :
是包括引线在内的、从纸编带上部至元件主体上部的高度尺寸(单位为 mm)
输入范围
单位
元件高度
0 ~ 99.9
mm
但是，如果是连接器等元件、推进器是推在元件的内部插入时，应该是从编带上部到推进器压住部分为止
的高度尺寸。
=
提示=
对元件高度输入 0，便启动元件高度检测功能。
元件高度检测功能
当元件高度、插入高度的任意一个，或两个数据都为 0 时，自动启动该功能。
该项功能是指在自动生产过程中，当插入符合上述条件的元件时，机器自动对元件的高度进行检测，并将
检测结果反映到元件数据中。
=
注意=
本功能启动之后，插入速度成为最低速度。
另外，为了要进行检测，凸轮轴会暂时停止在 230°附近。
(
元件高度
)
推进器
