NB168
编程手册
3.2-15

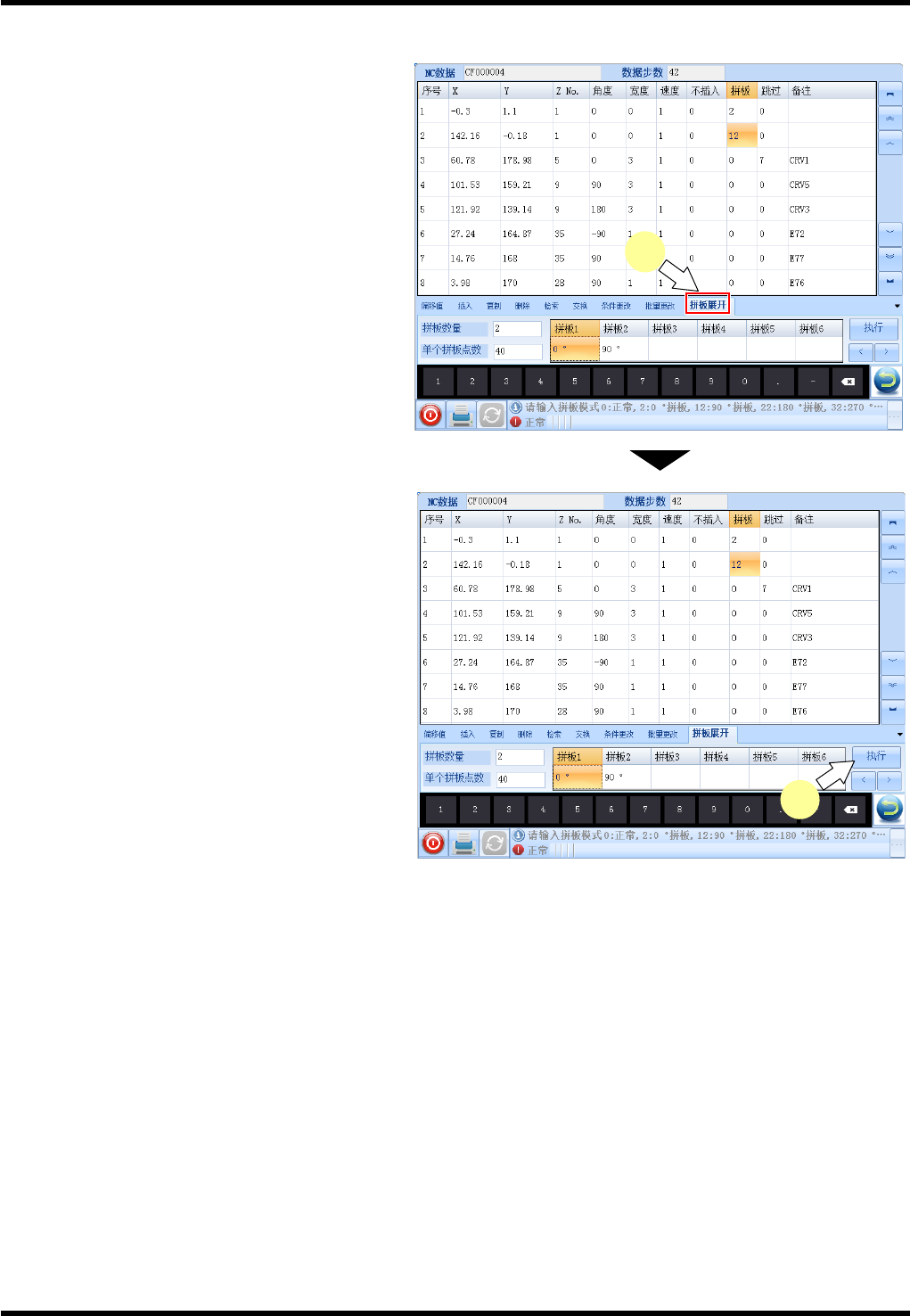

拼板展开步骤
将带有拼板的数据自动展开，使之成为不带
拼板的普通数据。
用拼板展开后的普通数据进行数据校准，得
到的 XY 坐标更加准确。
9.
1. 选择拼板展开功能。
按下 [拼板展开] 。
=提示=
如果是带有拼板的数据，会自动分析出
拼板数量、单个拼板点数及每个拼板的
旋转角度。
2. 执行拼板展开。
(1) 按下 [执行] 后就执行拼板展开。
(1)
1.
NB168
编程手册
3.2-16

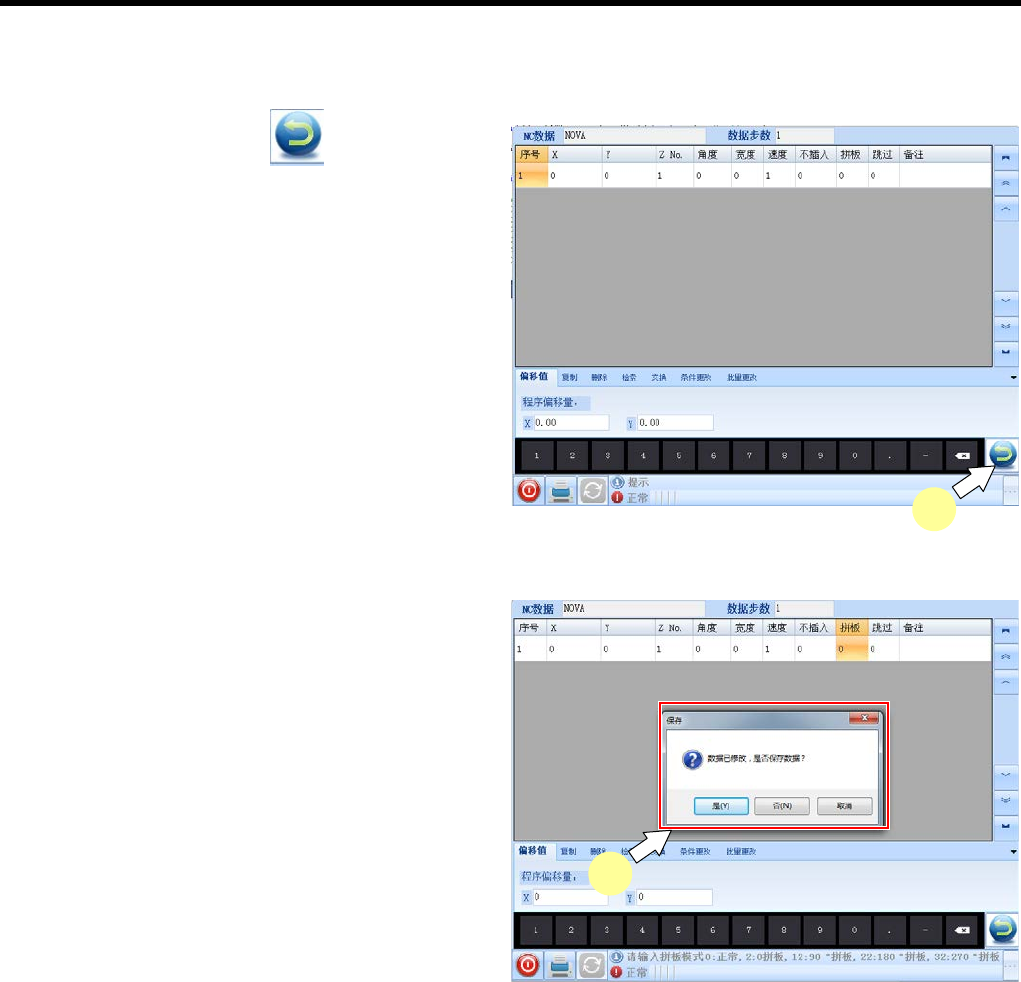

编辑功能的结束步骤
10.
1. 结束编辑功能时，按 (返回)。
2. 保存的确认
会显示提示框，请按动其中的一个键。
[是(Y)]
要使编辑内容生效并结束时，按动此键。
[否(N)]
要放弃编辑内容并结束时，按动此键。
[取消]
要继续进行编辑时，按动此键。
=
提示=
也可将 NC 数据的各插入点在 M / C 上进行示教并编制数据。
==详细操作步骤请参照 ‘操作/ 生产步骤(基本篇)’ 或 ‘编程 / 数据的确认步骤’ 。
1
2
NB168
编程手册
4-1
4. 元件数据的编制
