NB168 编程手册 4.2 -1 4.2. 新元件数据的编制和 编辑 4.2.1 元件数据的 编制 本节以新编制元 件数据为前提 ，对于元件数 据的输入，按 照其输入步骤的顺序 进行说明。请 准备好编制好 的元 件数据单。 主要步骤 调出生产数据菜 单 选择元件数据 新建元件数据 输入元件数据文 件名称 完成元件数据文 件的创建 打开新建的元件 数据 输入各参数项的 数据 结束元件数据输 入 1 2 3 4 5 6 7 8
NB168
编程手册
4.1-6
NB168
编程手册
4.2-1
4.2. 新元件数据的编制和编辑
4.2.1 元件数据的编制
本节以新编制元件数据为前提，对于元件数据的输入，按照其输入步骤的顺序进行说明。请准备好编制好的元
件数据单。
主要步骤
调出生产数据菜单
选择元件数据
新建元件数据
输入元件数据文件名称
完成元件数据文件的创建
打开新建的元件数据
输入各参数项的数据
结束元件数据输入
1
2
3
4
5
6
7
8
NB168
编程手册
4.2-2

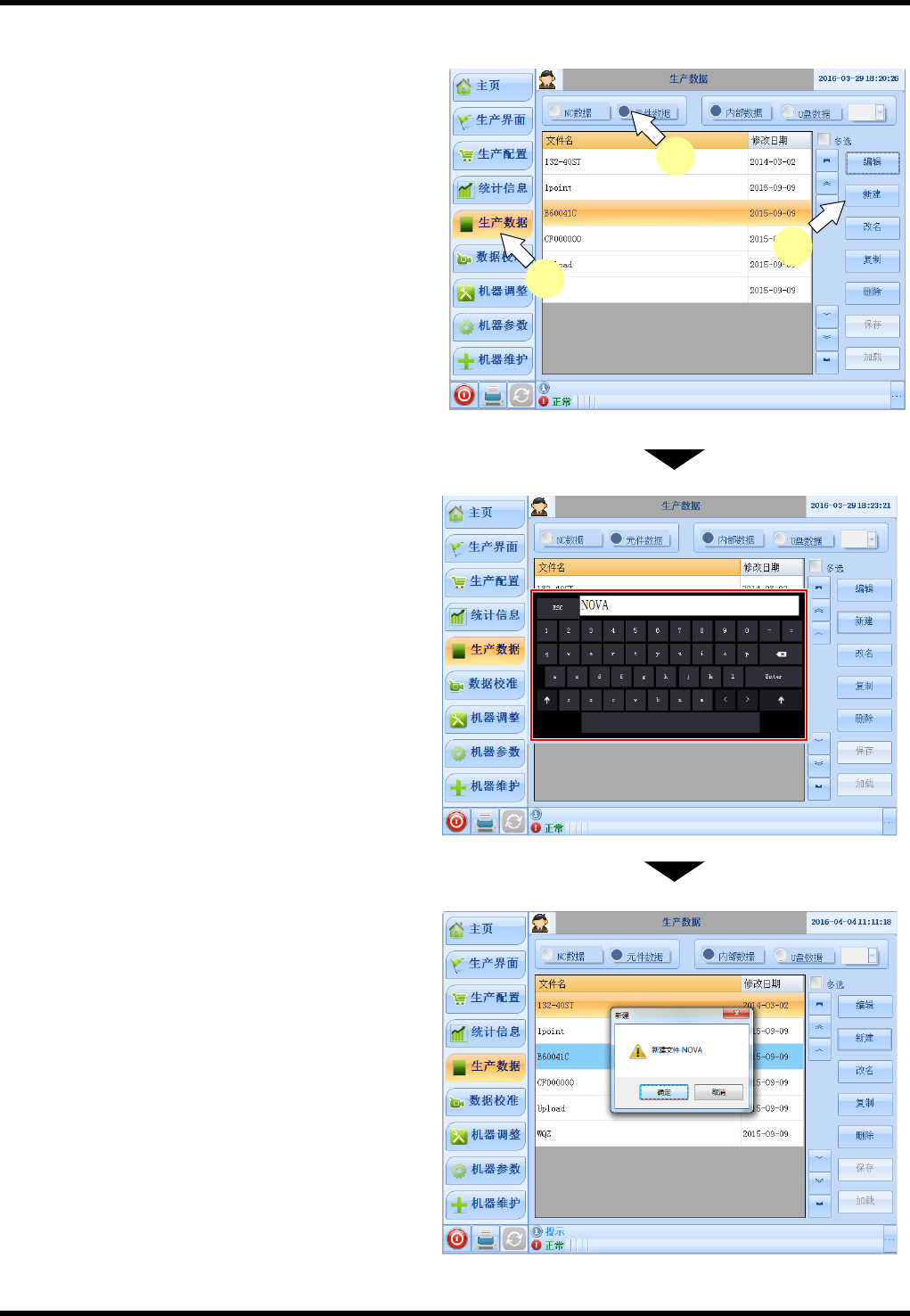

元件数据编制的步骤
1.
1. 调出生产数据菜单
点击 “主菜单” 画面的 [生产数据] 。
2. 选择元件数据
点击 [元件数据] 。
3. 新建元件数据文件
例： 用 “新建” 创建元件数据文件。
按下 [新建] 。
4. 输入元件数据文件名称
(1) 输入元件数据名。
例： 输入 “NOVA” 之后，按 [ENT]
确定。
=提示=
自动关闭键盘输入窗口。
5. 完成元件数据文件的创建
按 [确定] ，完成新元件文件的创建。
=提示=
要变更数据名时
按动 [数据名重输入] 按钮。
2.
3
1.
