NB168 编程手册 4.2 -4 4.2.2 元件数据 编辑 本节叙述输入和 编辑元件数据 用的各种编辑 功能。 编辑功能包括 [ 复制 ] 、 [ 删除 ] 、 [ 检索 ] 、 [ 交换 ] 、 [ 条件更改 ] 和 [ 批量更改 ] 。 数 据编辑从 [ 元件数据 ] 开始 进行。 元件数据 删除 交换 检索 条件 更改 批量更改 复制
NB168
编程手册
4.2-3

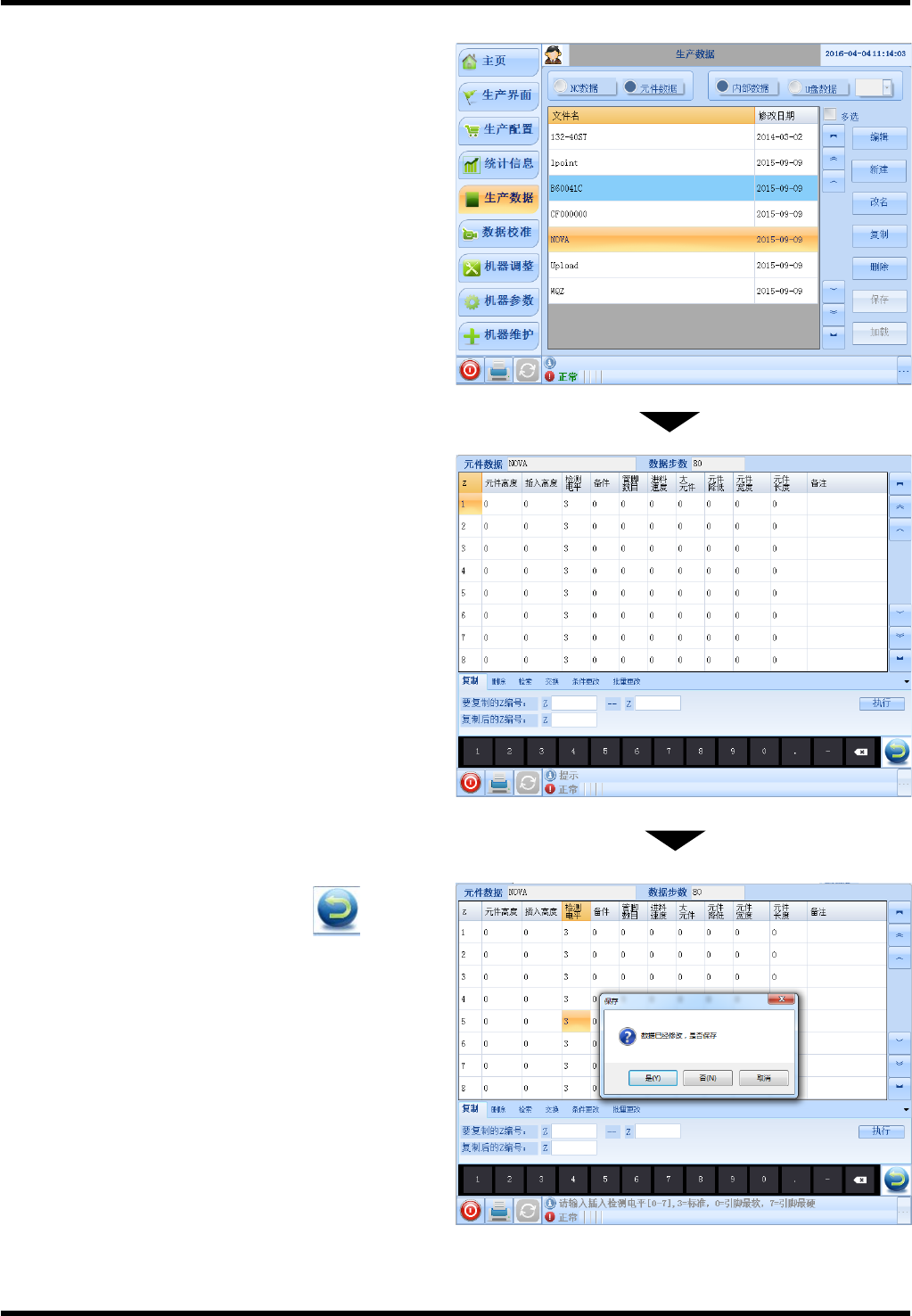

6. 打开新建的元件数据
2. 选择新建的文件点击[编辑]，便打开 NC 数据编辑窗口。
选择新建的文件点击[编辑]，便打开元件数据
编辑窗口。
7. 输入各项参数的数据
(1) 按动参数的输入栏。
(2) 对各区段的参数栏输入数据。
(3) 可根据指示信息的注释确认输入值。
8. 结束元件数据输入
将参数全部输入完之后，按 (返回) ，
返回到 “元件数据选择” 画面。
NB168
编程手册
4.2-4
4.2.2 元件数据编辑
本节叙述输入和编辑元件数据用的各种编辑功能。
编辑功能包括 [复制]、[删除]、[检索]、[交换]、[条件更改]和 [批量更改]。
数据编辑从 [元件数据] 开始进行。
元件数据
删除
交换
检索
条件更改
批量更改
复制
NB168
编程手册
4.2-5
元件数据编辑的步骤
1.
1. 调出生产数据菜单
点击 “主菜单” 画面的 [生产数据] 。
2. 选择元件数据
点击 [元件数据] 。
3. 打开元件数据
选择要编辑的文件点击[编辑]，便打开元件数据编
辑窗口
1
2
3.
