NB168
编程手册
3.2-3

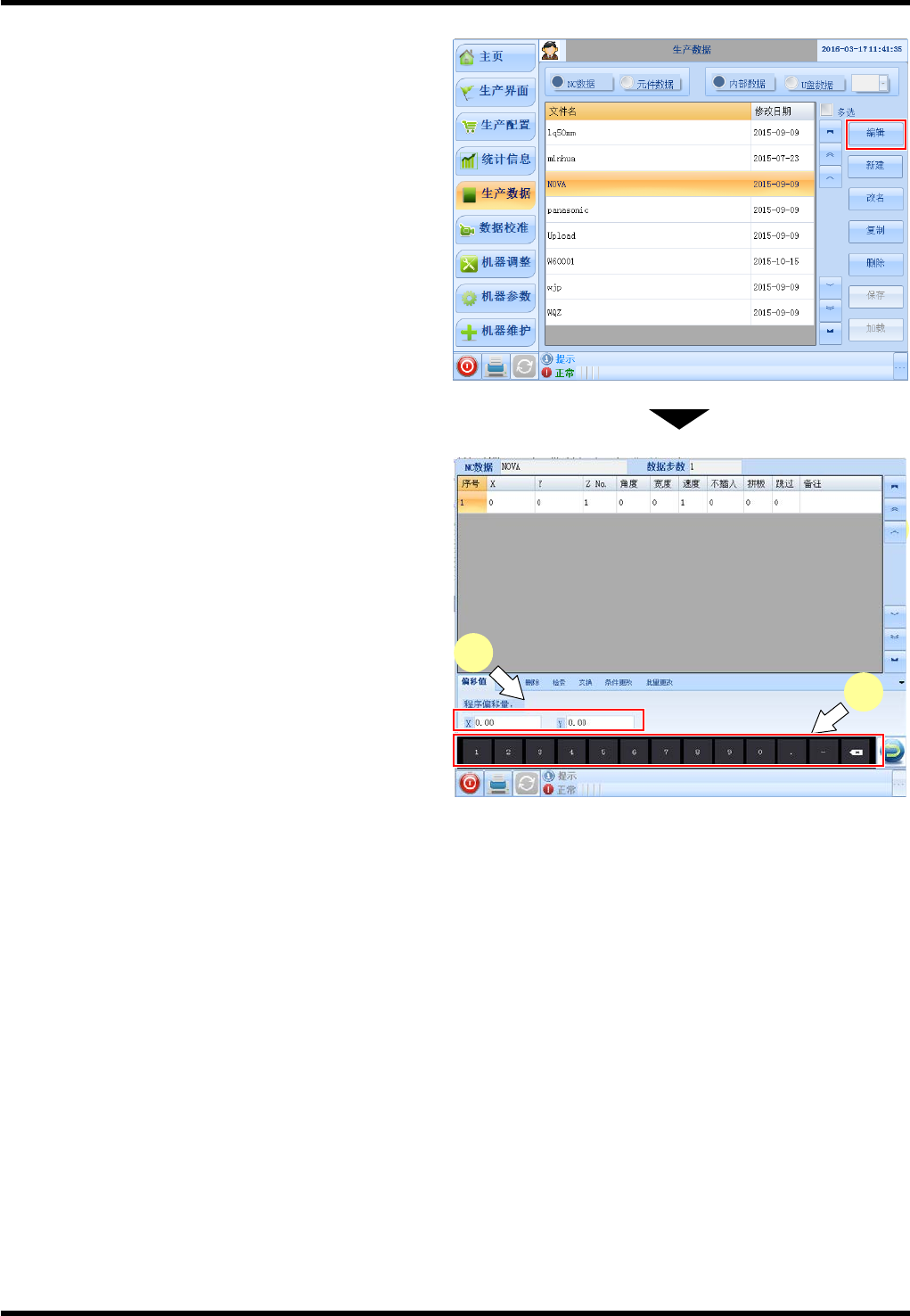

6. 打开新建的 NC 数据
选择新建的文件点击[编辑]，便打开 NC 数据
编辑窗口。
7. 输入程序补偿值
输入程序补偿值。
按 X 轴、Y 轴的顺序输入偏移量。
(1) 按 X 轴的输入栏 (Y 轴时、按 Y 轴的输
入栏)。
(2) 点击数字键按钮、输入偏移量数值。
Y 轴的输入，请按 X 轴的步骤、进行 (1) ~ (2)
项的操作。
(1)
(2)
(2)
(1)
NB168
编程手册
3.2-4
8. 区段的插入
按下 [插入] 。
=提示=
当要追加 NC 数据的区段数量时才插入区
段。尤其是新建的 NC 数据区段数量仅为 1
个，因此，请根据实装点数插入所需要的区
段。
总的区段数量显示在图表画面的上面。
=注意=
1 个程序最多的区段数为 5,000 个区段。
显示插入画面。
(1) 按动区段编号的输入栏。
(2) 输入要插入的区段编号。
(3) 按动区段数量的输入栏。
(4) 输入要插入的区段数量。
(5) 按下 [执行] 。
将所输入的区段数量插入到指定的区
段编号中。
8
(2)
(4)
(5
NB168
编程手册
3.2-5
9. 输入各参数项的数据
(1) 按动参数的输入栏。
(2) 对各区段的参数栏输入数据。
(3) 可根据指示信息的注释确认输入值。
10. 结束 NC 数据输入
所有的参数输入完之后，按 (返回)，
返回到 “NC 数据的选择” 画面。
会显示提示框，请按动其中的一个键。
[是]
要使编辑内容生效并结束时，按动此键。
[否]
要废弃编辑内容并结束时，按动此键。
[取消]
要继续进行编辑时，按动此键。
(2)
(3)
10.
