NB168 编程手册 3.1 -7 11. 输入 跳过。 跳过 : 是对 NC 数据中的特 定序号不进行插 入。 通 常指定为 0 ，将数据输入到不执行 的区段。 代码 意义 0 不跳过。 7 对指定的序号跳 过。 1 ~ 6 8 、 9 是识别 是否 跳过的代码，如果在品种选择中指定代码，则该序号不执行， 但只要在 品种 选择中没有指定，就会执 行。 12. 说明 的输入。 备注 : NC 数据 注上名称等
NB168
编程手册
3.1-6
10. 拼板。
拼板:
拼板是专用参数，它指示机器在同一块线路板 (存在拼板的基板) 的其他部位重复同样数据的指令。
拼板插入角 (适用于终端座标) 也受以下代码的指令：
代码
含义
0
正常的
(
无重复
)
2
拼板
/
无旋转
12
拼板
/ 90°
旋转
22
拼板
/ 180°
旋转
32
拼板
/ 270°
旋转
== 有关这些设定的细节，请参阅本节中 ‘划分拼板的基板 NC 数据生成’。
拼板重复：
在进行下一个拼板插入前，所有的元件都插在一个拼板内。
=
提示=
对于拼板数据，第一块拼板的补偿值 (X，Y 位置) 始终为 (0，0)。

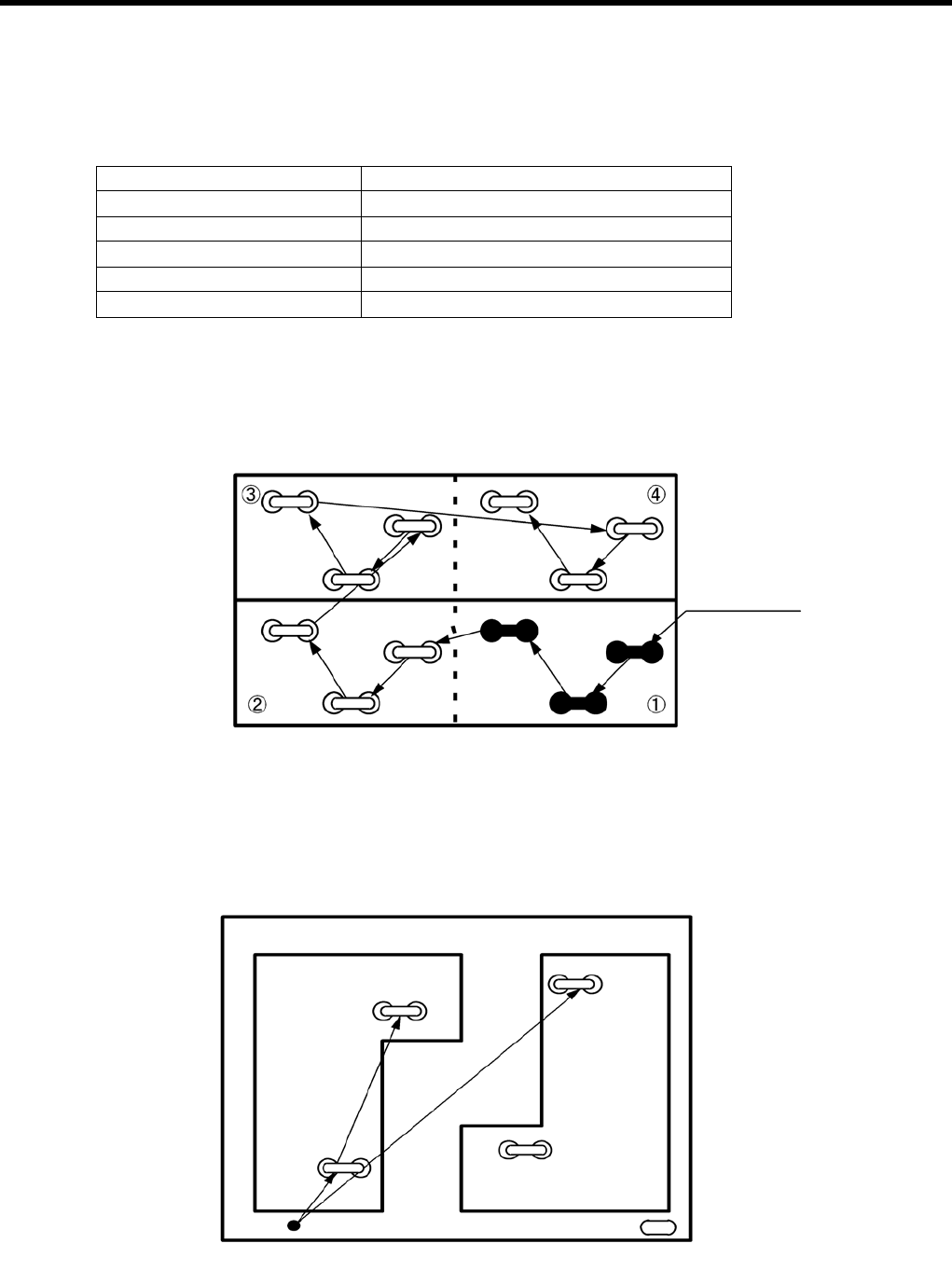

拼板旋转插入：
拼板插入时按顺时针方向旋转，首个插入拼板取为基准。
第一块拼板的第一个插入点被认为是基准点。该基准点不能删除或跳过，若该基准点被删除或跳过，那么
下一个新的基准点的 NC 示教必须将该点登记为新的基准点，否则将会导致不正确的 XY 坐标插入。
第
1
插入点
坐标原点
第 2 插入点
拼板 1
拼板 2
第 1 插入点
拼板 2
的
偏移量
NB168
编程手册
3.1-7
11. 输入跳过。
跳过:
是对 NC 数据中的特定序号不进行插入。
通常指定为 0，将数据输入到不执行的区段。
代码
意义
0
不跳过。
7
对指定的序号跳过。
1 ~ 6
8、9
是识别是否跳过的代码，如果在品种选择中指定代码，则该序号不执行，但只要在
品种选择中没有指定，就会执行。
12. 说明的输入。
备注:
NC 数据注上名称等
NB168
编程手册
3.1-8
3.1.4 划分拼板的基板NC数据的生成
拼板重复
例：在进行 4 拼板基板下一个拼板区元件插入前，在一个拼板区插入所有元件的顺序。
位置
编号
角度
拼板区
A (Xa=10 , Ya=90)
1
0°
拼板区 1
B (Xb=40 , Yb=60)
2
90°
C (Xc=10 , Yc=40)
1
0°
拼板区 2
D (Xd=40 , Yd=10)
2
90°
E (Xe=60 , Ye=90)
1
0°
拼板区 3
F (Xf=90 , Yf=60)
2
90°
G (Xg=60 , Yg=40)
1
0°
拼板区 4
H (Xh=90 , Yh=10)
2
90°
图形区 1
图形区
3
图形区 2
图形区
4
X
轴
基
板原点
Y
轴
A
B
C
D
E
F
G
H
