NB168
编程手册
3.2-4

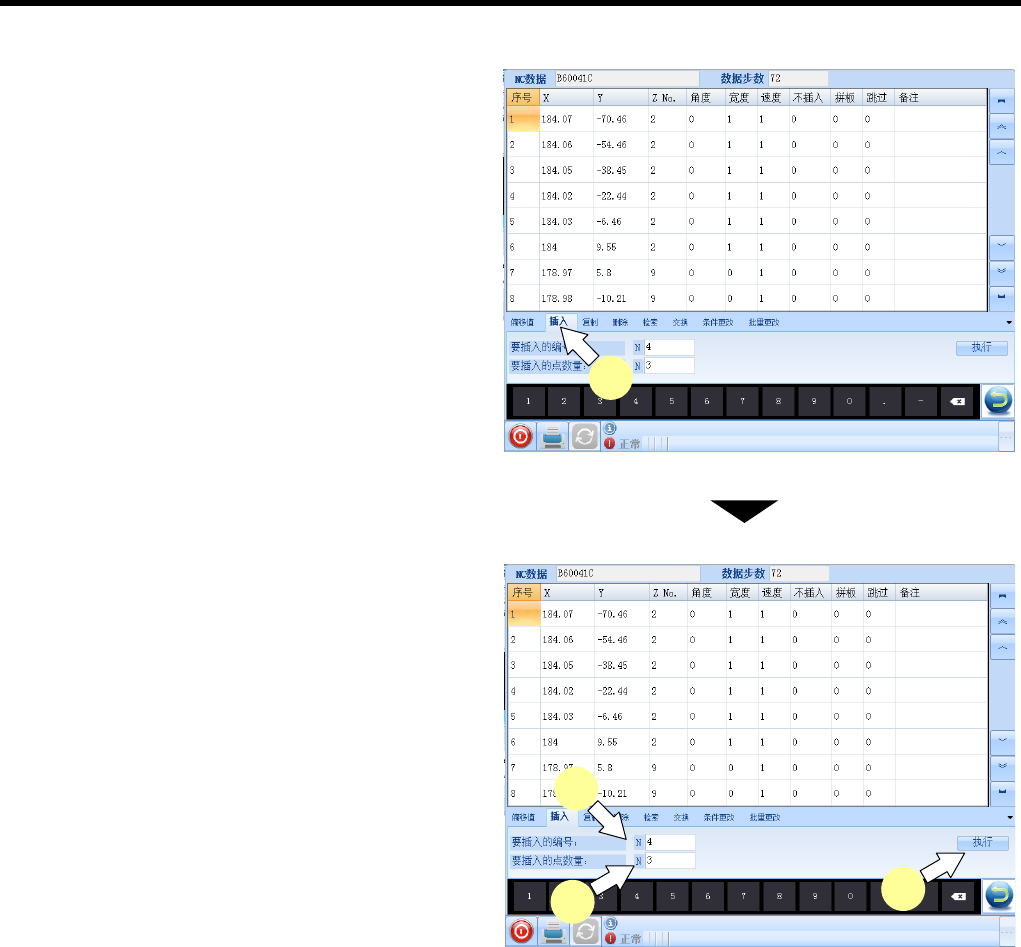

8. 区段的插入
按下 [插入] 。
=提示=
当要追加 NC 数据的区段数量时才插入区
段。尤其是新建的 NC 数据区段数量仅为 1
个，因此，请根据实装点数插入所需要的区
段。
总的区段数量显示在图表画面的上面。
=注意=
1 个程序最多的区段数为 5,000 个区段。
显示插入画面。
(1) 按动区段编号的输入栏。
(2) 输入要插入的区段编号。
(3) 按动区段数量的输入栏。
(4) 输入要插入的区段数量。
(5) 按下 [执行] 。
将所输入的区段数量插入到指定的区
段编号中。
8
(2)
(4)
(5
NB168
编程手册
3.2-5

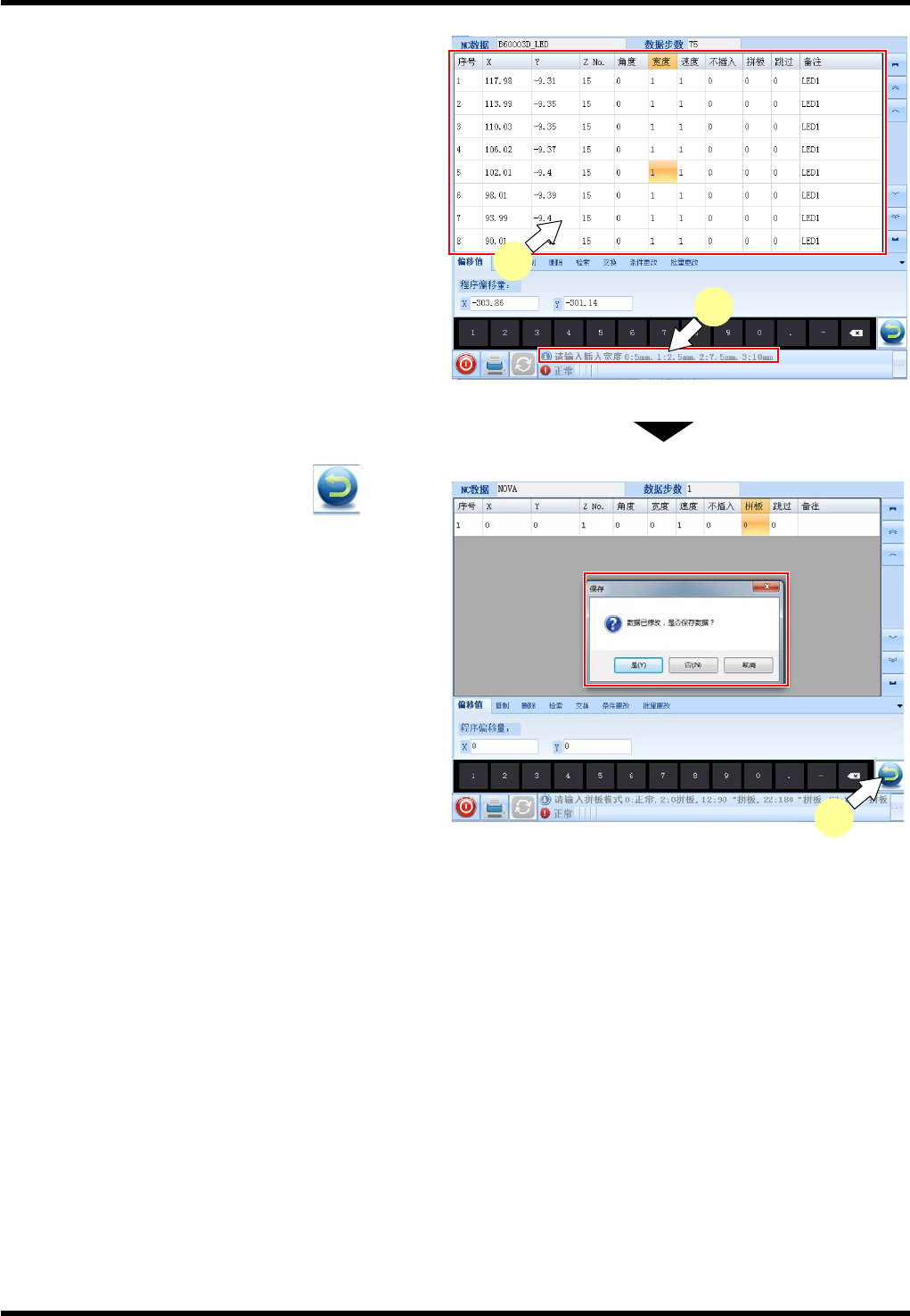

9. 输入各参数项的数据
(1) 按动参数的输入栏。
(2) 对各区段的参数栏输入数据。
(3) 可根据指示信息的注释确认输入值。
10. 结束 NC 数据输入
所有的参数输入完之后，按 (返回)，
返回到 “NC 数据的选择” 画面。
会显示提示框，请按动其中的一个键。
[是]
要使编辑内容生效并结束时，按动此键。
[否]
要废弃编辑内容并结束时，按动此键。
[取消]
要继续进行编辑时，按动此键。
(2)
(3)
10.
NB168
编程手册
3.2-6
3.2.2 NC数据编辑
本节叙述编辑 NC 数据用的各种编辑功能。
数据编辑功能包括[插入]、 [复制]、[删除]、[检索]、[交换]、[条件更换]、 [批量变更] 和[拼板展开]。
数据编辑从 [NC 数据] 开始进行。
NC
数据
删除
交换
检索
条件更换
批量变更
复制
插入
拼板展开
