NB168
编程手册
3.1-8
3.1.4 划分拼板的基板NC数据的生成
拼板重复
例：在进行 4 拼板基板下一个拼板区元件插入前，在一个拼板区插入所有元件的顺序。
位置
编号
角度
拼板区
A (Xa=10 , Ya=90)
1
0°
拼板区 1
B (Xb=40 , Yb=60)
2
90°
C (Xc=10 , Yc=40)
1
0°
拼板区 2
D (Xd=40 , Yd=10)
2
90°
E (Xe=60 , Ye=90)
1
0°
拼板区 3
F (Xf=90 , Yf=60)
2
90°
G (Xg=60 , Yg=40)
1
0°
拼板区 4
H (Xh=90 , Yh=10)
2
90°
图形区 1
图形区
3
图形区 2
图形区
4
X
轴
基
板原点
Y
轴
A
B
C
D
E
F
G
H
NB168
编程手册
3.1-9
2.

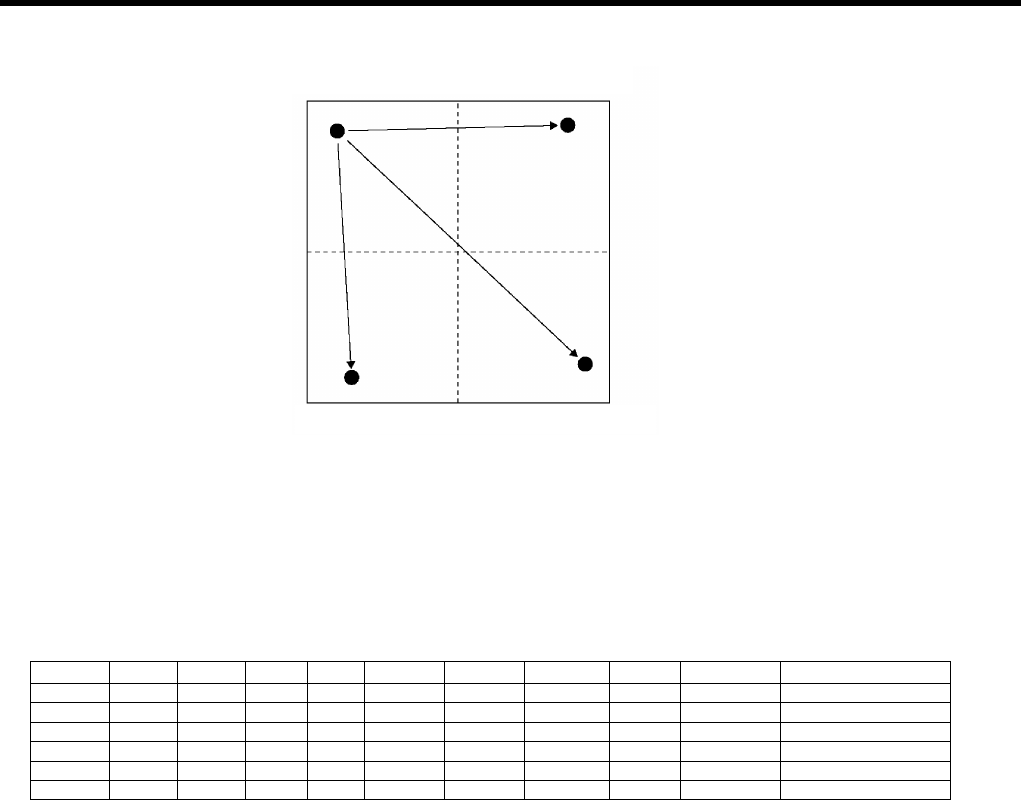

1. 从拼板区 1 开始确定各拼板区的补偿值。
拼板区 1 (0, 0)
拼板区 2 (0, -50)
拼板区 3 (50, 0)
拼板区 4 (50, -50)
(1) 将求出的偏移量数据输入到 1 ~ 4 拼板的 XY 坐标中。
(2) 将 1 ~ 4 序号的重复指令指定为 2 (拼板重复)。
2. 输入拼板区 1 中 A 点和 B 点的 X 和 Y 座标。
(1) 将拼板 1 中 A 点、B 点的数据输入到 5 ~ 6 序号中。
(2) 拼板 2 以后的坐标数据，因为序号.2 ~ 4 中会被输入偏移量数据，所以没有必要输入。
序号
X
Y
Z No.
角度
宽度
速度
不插入
拼板
跳过
备注
1
0
0
1
0
0
0
0
2
0
2
5
-50
1
0
0
0
0
2
0
3
80
0
1
0
0
0
0
2
0
4
55
-50
1
0
0
0
0
2
0
5
10
90
1
0
1
0
0
0
0
6
40
60
2
2
1
0
0
0
0
旋转插入拼板 (终端同坐标转换)
例) 4 枚基板时的各相同元件的步进复制插入的程序
A (0, 0)
E (50, 0)
C (0, -50)
G (50, -50)
Pattern 1 (Ref.)
拼板区
3: -90°
拼板区
2: 90°
拼板区
4: 180°
拼板区
1:
基准
NB168
编程手册
3.1-10
3.
1. 从拼板区 1 的第一插入点 (点 A) 开始确定各拼板区的补偿值。
拼板区 1 (0, 0) 旋转插入角度 0°（基准）
拼板区 2 (5, -80) 旋转插入角度 90°
拼板区 3 (80, 5) 旋转插入角度-90°
拼板区 4 (85, -75) 旋转插入角度 180°
(1) 将求出的偏移量数据输入到序号 1 ~ 4 的 XY 座标中。
序号
X
Y
Z No.
角度
宽度
节拍
不插入
拼板
跳过
说明
1
0
0
1
0
0
0
0
2
0
2
5
-80
1
0
0
0
0
12
0
3
80
5
1
0
0
0
0
32
0
4
85
-75
1
0
0
0
0
22
0
5
10
90
1
3
1
0
0
0
0
6
30
70
2
2
1
0
0
0
0
(2) 将与步重复和想使其旋转的插入角度相对应的数值输入到 1 ~ 4 序号的重复指定中。
拼板区 1: 2
拼板区 2: 12
拼板区 3: 32
拼板区 4: 22
2. 输入拼板区 1 中 A 点和 B 点的 X 和 Y 座标。
(1) 将拼板 1 中 A 点、B 点的数据输入到序号 5 ~ 6 中。
(2) 拼板 2 以后的坐标数据，因为序号 2 ~ 4 中会被输入偏移量数据，所以没有必要输入。
A (0, 0) E (80, 5)
C (5, -80) G (85, -75)
