NB168
编程手册
5-2
5. 数据检查步骤
本章讲解检查数据的步骤。
NB168
编程手册
5.1-1
5.1. 生产确认 (检查运转)
5.1.1 生产确认运转
使用新编制的 NC 数据、元件数据进行生产时，需要在生产之前对插入位置、插入方向和插入间距的正确与否
进行确认。对 NC 数据、元件数据进行修改之后，也同样地需要对所修改数据的正确与否进行确认。
生产确认运转是在不实装元件的情况下，使机器动作后，便可确认插入位置、插入方向和插入间距是否正确。
生产确认运转的步骤
1.

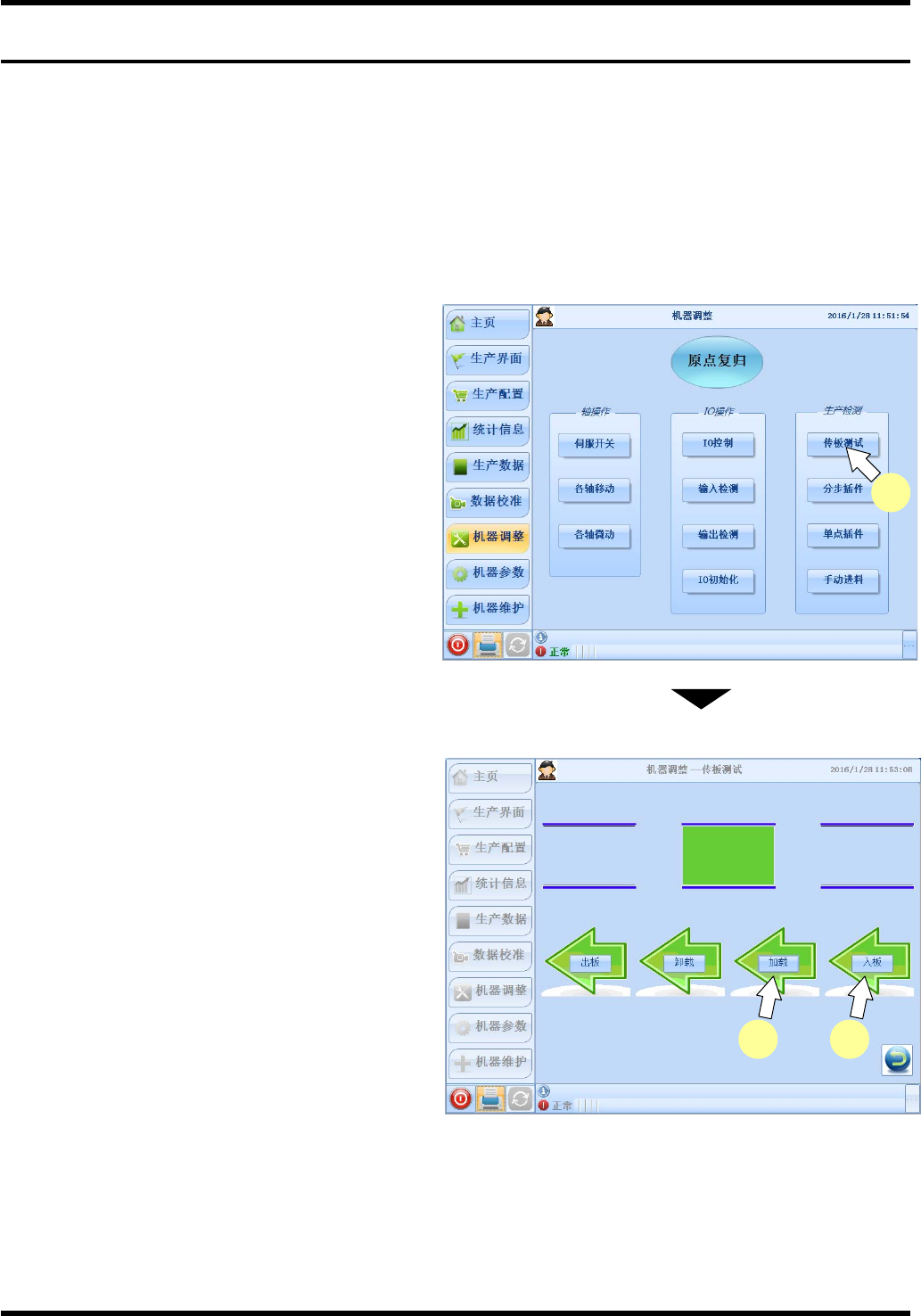

1. 设置基板
(1) 单击主菜单的 [机器调整] 按钮，
然后，单击 [传板测试] 按钮。
(2) 在基板搬送画面，将基板放置到右轨道的
入口处，单击 [入板] 按钮，基板就被搬
入到右轨道的出口处。
(3) 然后，单击[加载] 按钮，基板就被搬送到
XY 工作台内。
(1)
(3)
(2)
NB168
编程手册
5.1-2

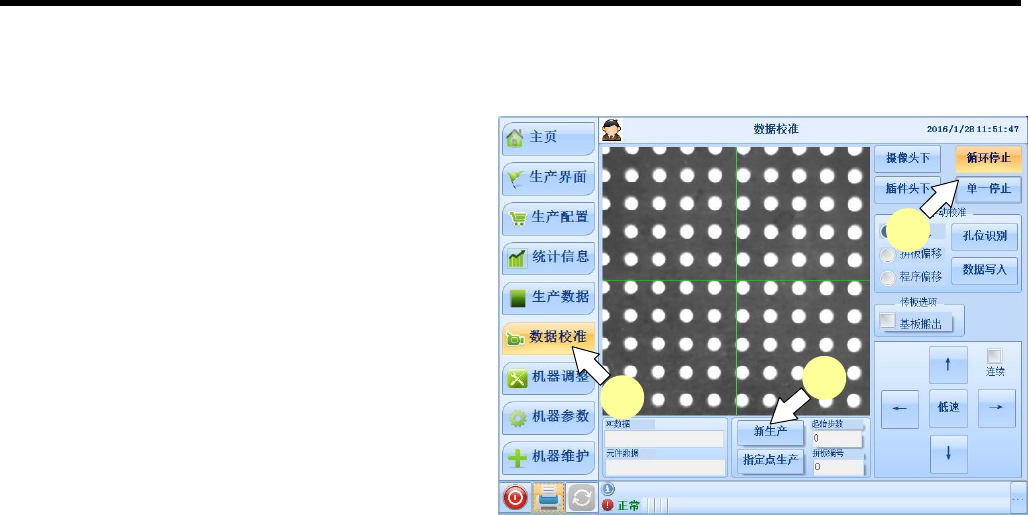

2. 生产确认运转
(1) 单击主菜单的 [数据校准]。
(2) 确认 NC 数据名，并对进行生产确认 的数
据是否已被正确选择进行确认。
单击 [新生产] 按钮。
单击 [单一停止] 按钮，然后按住<开始> ，
便可一个点一个点地确认插入位置。
=提示=
可对当前区段的 XY坐标位置和方向进行确
认。
单击 [循环停止] ，然后按住 <开始> ，便
可确认全部插入位置。
进行生产确认运转之后，当 NC 数据的内容
存在错误时，请修正数据。
没有问题时，便可继续在 [生产界面] 菜单
画面进行生产运转。
(1)
(2)
(2)
