VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
99

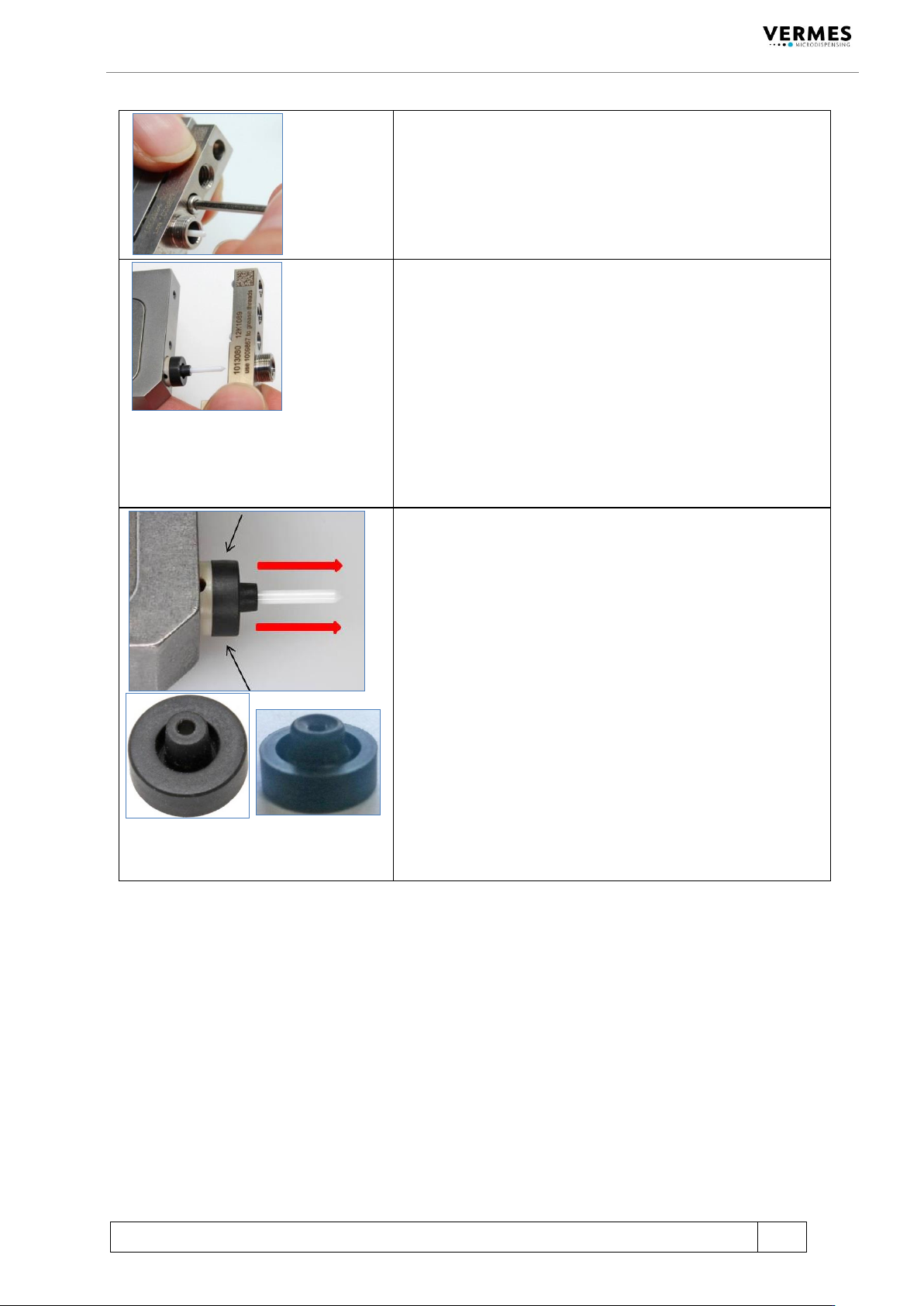

9.4.6.1 拆卸 LX 撞针密封圈
步骤 1
用内六角扳手，拧下液盒螺丝组，将液盒从阀上拆下来。
（逆时针方向，螺丝尺寸为 2mm）
步骤 2
小心地将液盒从撞针上拉下来并移开。
注意！
拆卸时，如果 LX 撞针密封圈粘在液盒里，可用 MDT 304 喷嘴
– 推出工具（物料号：1007085）较宽的一头将其推出。
提示！
不要用镊子或其它尖头工具，因为可能会损坏 LX 密封圈。
V 正确 x 倒扣
步骤 3
小心地从撞针上移除 LX 撞针密封圈。轻轻地摁住密封圈的两
侧（黑色箭头）确保不要将其倒扣。
提示！
移除时要确保不要倒扣 LX 撞针密封圈。若已倒扣，可尝试使
用 MDT 304 工具窄头一端来轻推矫正。要小心操作此步骤，
否则可能损坏密封圈。
注意不要安装已呈倒扣状态的密封圈，否则容易引起点胶泄
露。
100
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
9.4.6.2 清洗 LX 撞针密封圈
可使用超声波清洗密封圈。之后用压缩空气去除残余的杂质。请确保超声波清洗时，
所设定的清洁温度和所用的清洁剂，与 LX 密封圈兼容。

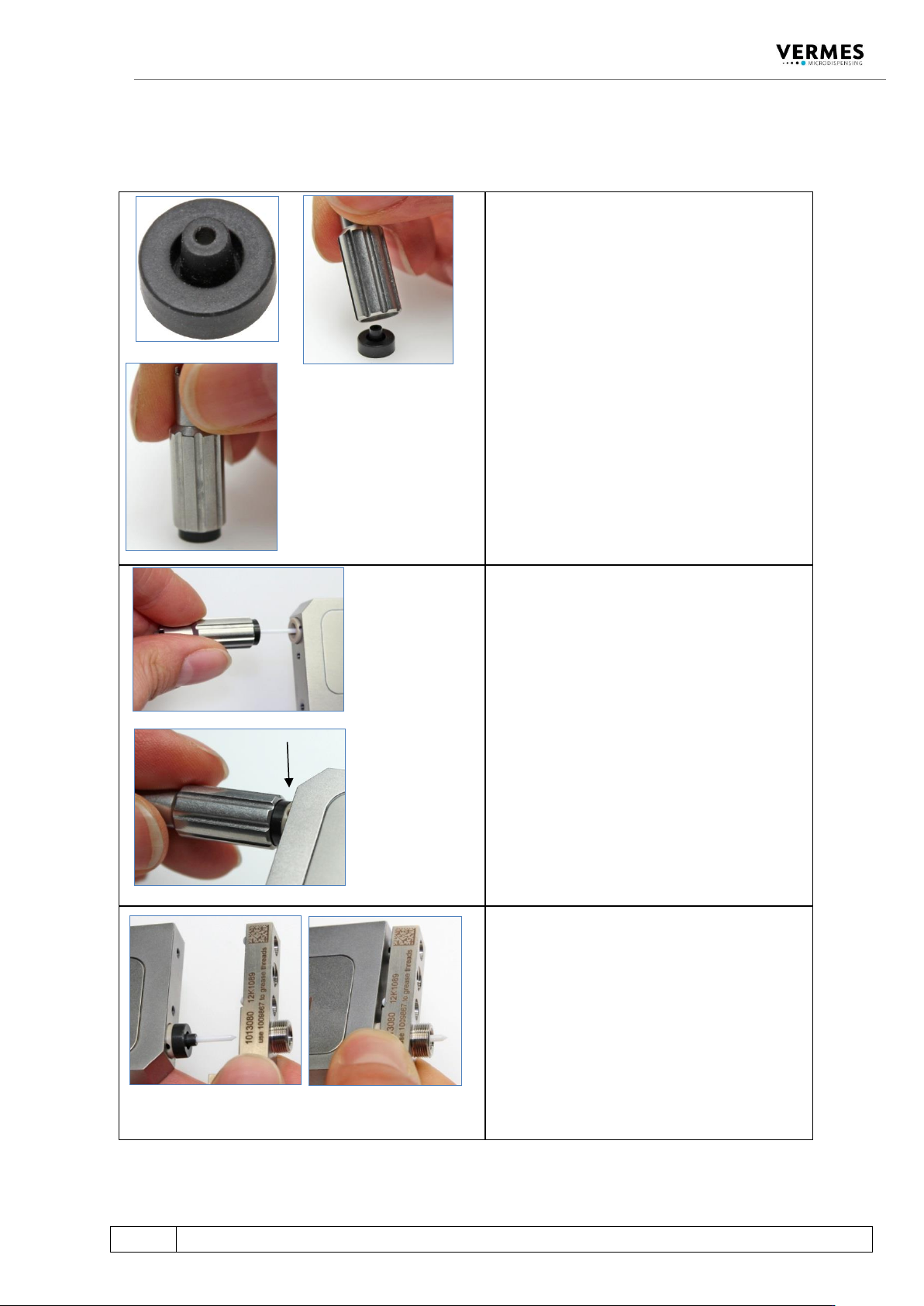

9.4.6.3 安装 LX 撞针密封圈
步骤 1
将 LX 撞针密封圈放在平整的表面（宽面朝
下），然后用 MDT 303 工具较宽的一端，拾
起密封圈。
步骤 2
将 LX 撞针密封圈轻轻推到撞针上，直到抵住
马达定心件（请见下图的箭头）。请确保撞针
密封圈已压紧，否则可能导致泄露。
步骤 3
小心地将液盒穿过撞针，然后推向点胶阀。
请确保液盒与阀垂直，否则容易损坏撞针。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
101

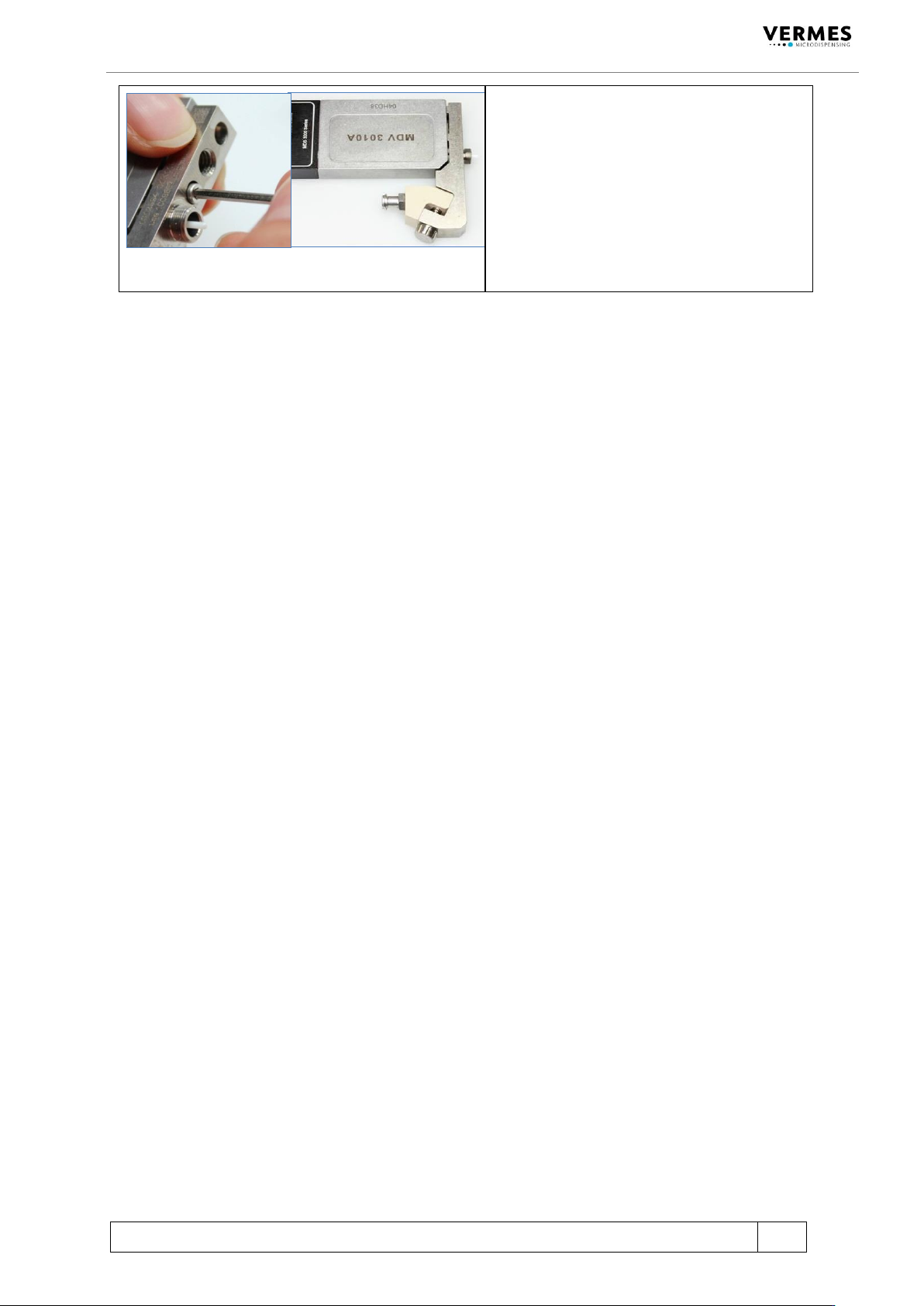

步骤 4
用两个紧固螺丝（螺丝尺寸为 2mm， 扭距
值 80 – 100 cN.m），将液盒拧到点胶阀上。
