VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 微喷射点胶阀 MDV
27
5 微喷射点胶阀 MDV
本章节将为您介绍阀相关信息。其中包括阀的结构和硬件配置。所有兼容阀的特点基本类
似。

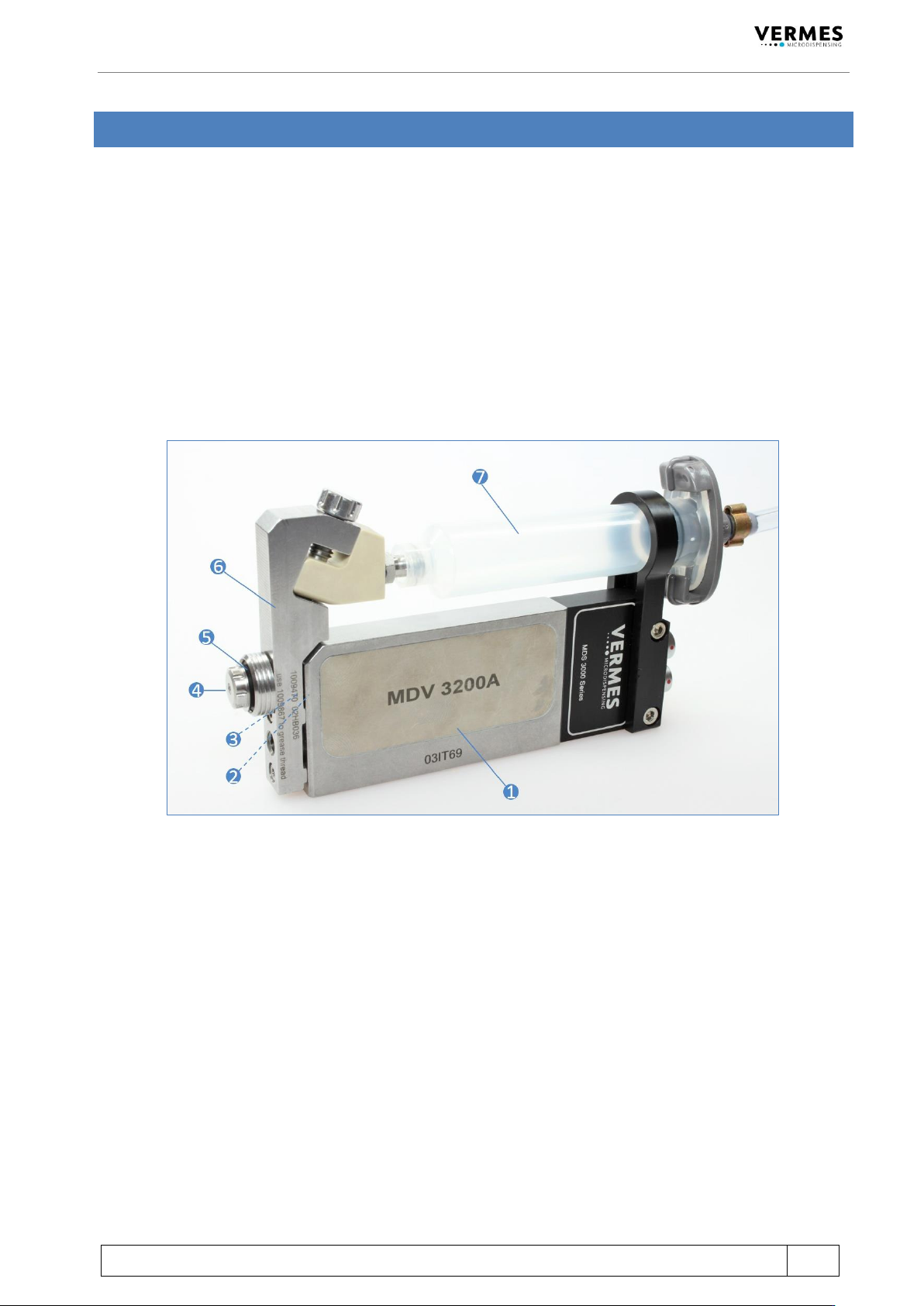

5.1 阀组件
微密斯点胶阀为模块化设计。阀由 7 个不同模块组成：
阀体（包含电子模块和和制动系统）(1)
撞针（不可见）(2)
撞针密封圈（不可见）(3)
喷嘴（部分可见）(4)
喷嘴单元(5)
液盒(6)
供胶部件(7)
阀体(1)包含电子模块、制动系统。电子模块包含可接收制动和传感信号的电子元件。阀体外
部集成了传感和制动电线接口，需将它们与控制器连接。电子模块与阀的核心部件制动系统
相连。阀内还有传感器、压电元件和撞针传动机械部件。制动器外壳和机械部件，已做防尘
密封处理。
撞针(2)从制动系统的一端延伸出来，可被更换。由制动器驱动，撞针可高速上下移动。由它
撞击点胶介质，介质由此从喷嘴开口处喷出。撞针材料为陶瓷或钨钢。不同的形状和尺寸可
供选择。请定期检查清洗喷嘴，必要时请更换（见章节 10.3）。
阀体和液盒之间由撞针密封圈(3)连接。我们提供两组不同的密封圈，一组是撞针密封圈 PE 和
PTFE， 它们需要配合使用撞针定心片。另一组是 LX 撞针密封圈。LX 撞针密封圈有不同材质
可选，如， LX CeTeDur 170。LX 撞针密封圈不需配合使用撞针定心片（参考章节 9.4.6）。
喷嘴(4)体积很小，但却非常关键，它同时也是磨损件。为满足不同应用要求，多种不同形
状、材质和不同开口内径的喷嘴可供选择。

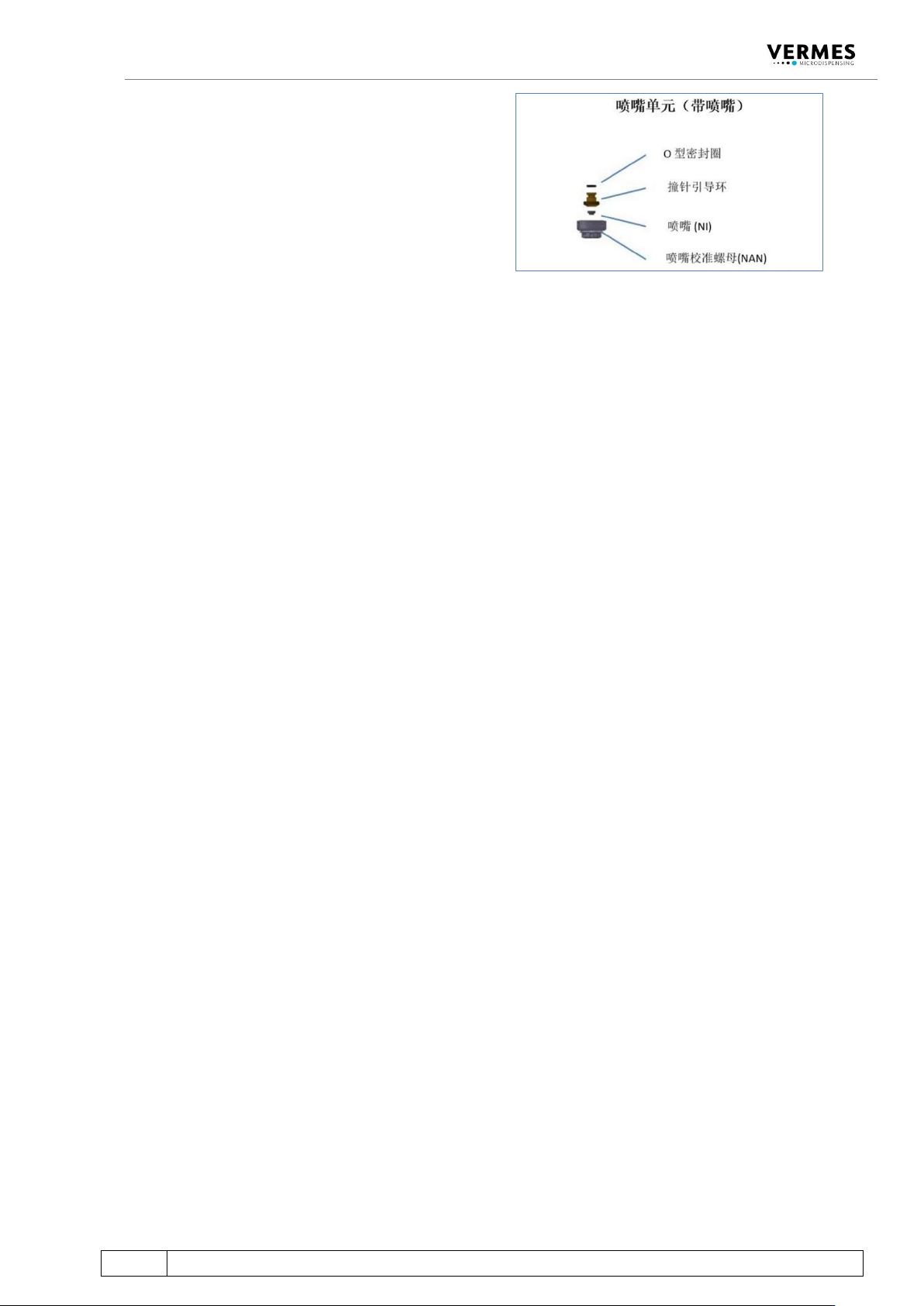

喷嘴单元(5)包含喷嘴调整螺母、撞针引导环和 O 型密封圈（见图）。
28
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 微喷射点胶阀 MDV
喷嘴(NI) 为单独组件，可快速清洗，必要时可更换。
章节 6.2 将为您介绍，如何安装喷嘴单元；
章节 9.4.4 为您介绍，如何清洗喷嘴单元。
液盒(6)与制动系统间进行了热隔离。拧下液盒螺丝组，即可从阀上轻松拆下液盒。可单独清
洗液盒。液盒承担了从胶筒或供胶箱，向喷嘴单元输送点胶介质的任务。液盒的安装信息，
请参考章节 9.4.5。
供胶单元(7)与液盒相连，为液盒输送点胶介质。 微密斯点胶科技为您提供多种不同结构的供
胶单元。点胶量较小时，可用不同尺寸类型的胶筒；点胶量较大时，可用输送软管，连接供
胶压力箱与液盒。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 微喷射点胶阀 MDV
29

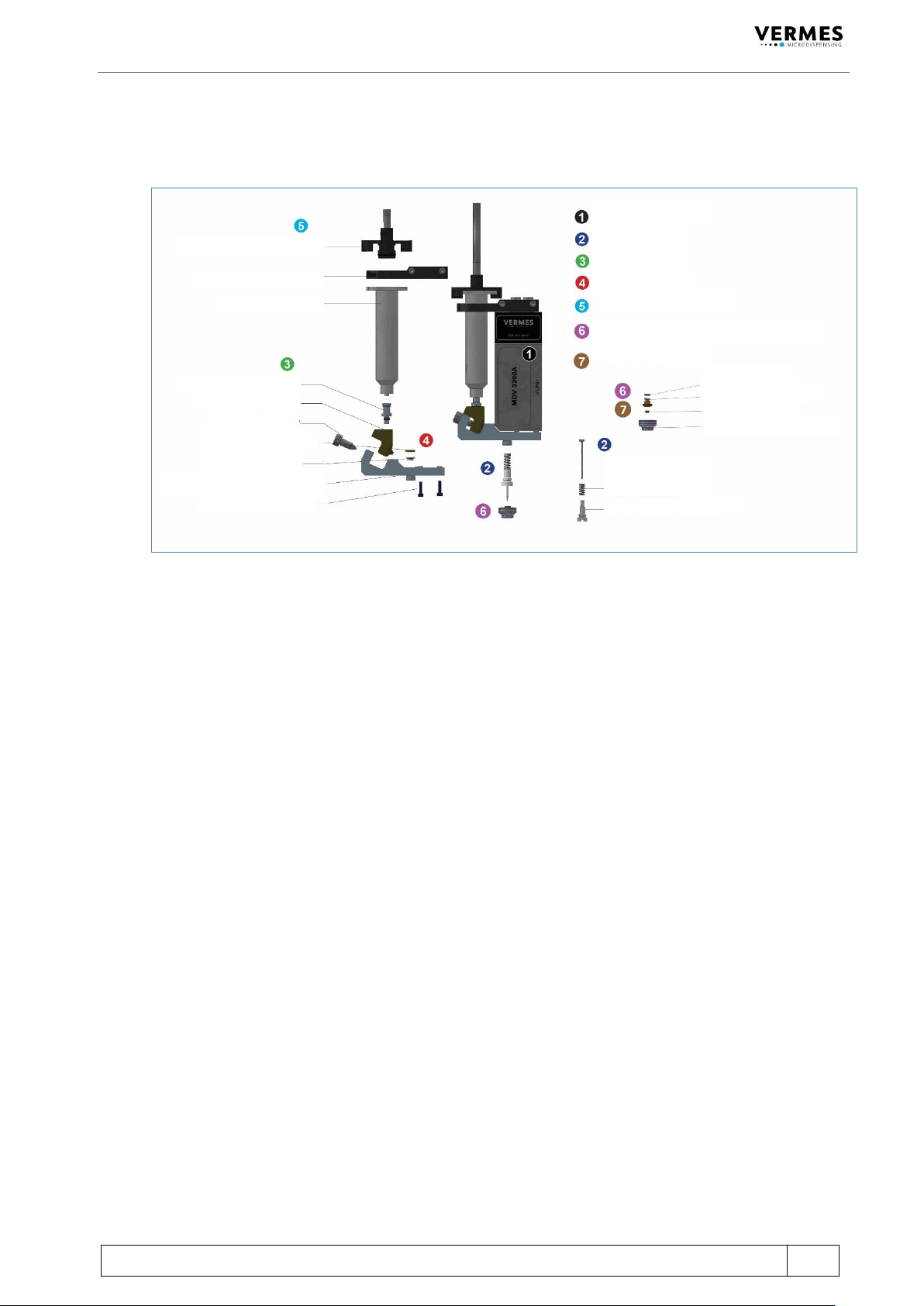

5.2 阀分解图
此为 MDV 3200A 分解图示例。其它阀的构造与之类似。放大版的分解图，请参考附件 14.6。
MDV 3200A
TTF 撞针
液盒
撞针密封圈
供胶单元 MDX 3081
带 NU-fix H 紧固件的喷嘴单元
喷嘴
喷嘴
O 型圈
标准撞针引导环
喷嘴调整螺母 NU-fix
H
TTF 撞针
TTF 撞针弹簧
TTF 撞针定心螺丝
液盒螺丝组
MDF 3070-CC-SH 液盒
撞针密封圈
撞针定心片
紧定螺丝
胶筒基座 CC
液盒鲁尔接头
胶筒
胶筒支架
压缩空气接头
