VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
95
先用不起毛的清洁布来清理撞针定心片。 再用液盒清洁刷来清理其内径。
最后再用不起毛的布来清理所有 O 型圈。
步骤 7：晾干或用气枪吹干所有组件。
若组件在精细净化后，仍不干净，重复步骤 5 和 6 来清理这些组件。必要时需反复清
洁。 若始终无法清理干净，请联系我们的技术支持。
安装液盒

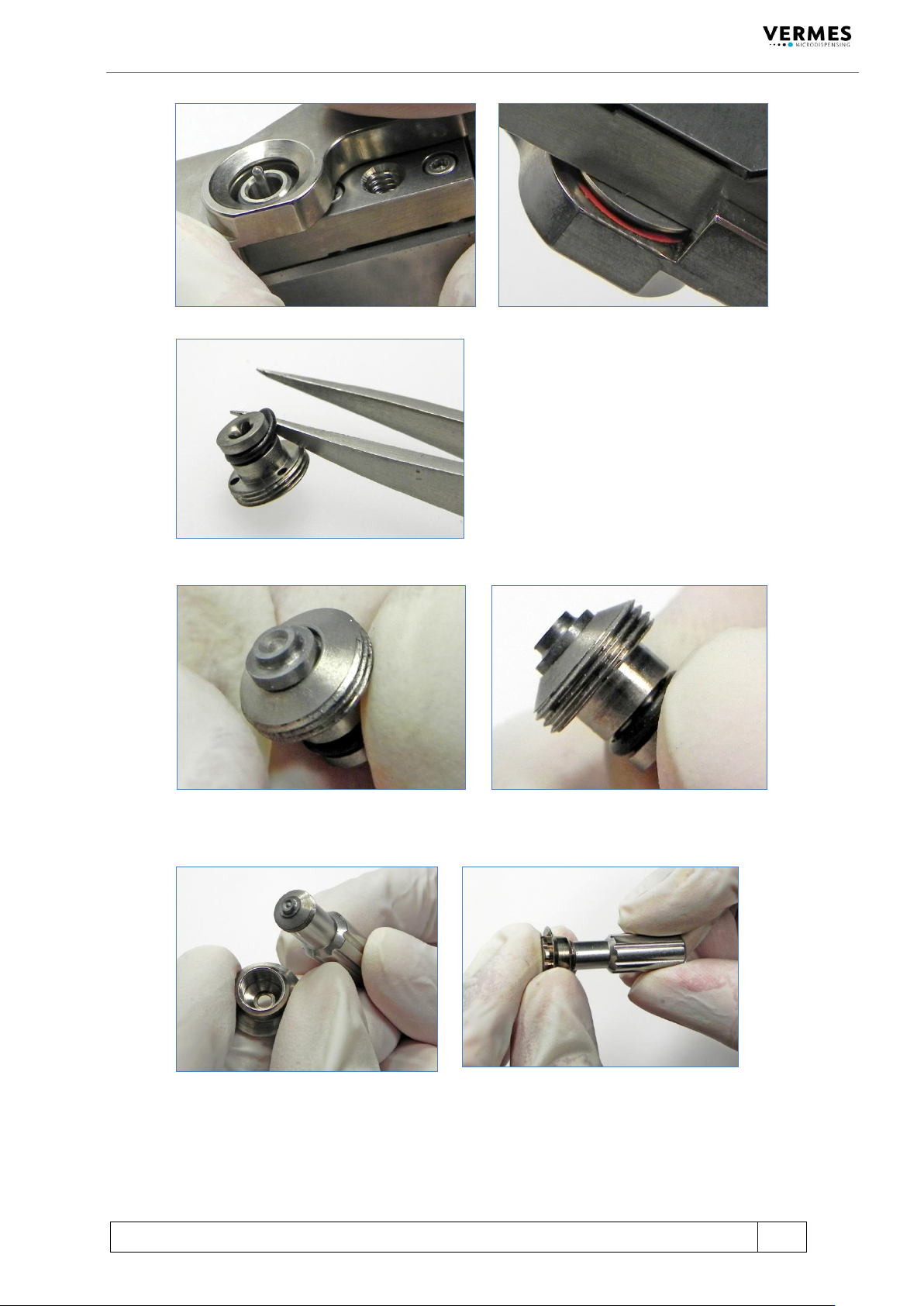

步骤 8：按以下步骤再次组装阀及其组件：
水平放置工具 MDT 301 。将撞针密封圈，如图固定在密封装配器的一端。将液盒上
的密封圈安装孔对准撞针密封圈，水平向下压液盒。若撞针密封圈在液盒内的位置
正确，能听到轻轻的键入声。然后将液盒从通用工具的密封装配器上移开。
将撞针定心片装入液盒的密封圈安装孔。确保将其水平放在撞针密封圈上。图片为
您展示了撞针定心片的位置 （若使用的是 LX 密封圈，则无需撞针定心片。正确安
装 LX 密封圈的详细介绍，请参考章节 9.4.6）。
96
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
使用工具 MDT 302 （扭矩值 1,2 – 1,4 N.m）拧紧紧定螺丝，将胶筒基座安装到液
盒。 然后拧紧鲁尔接头（不锈钢材质的扭矩值为 1,0 – 1,2 N.m，PEEK 材质的为 0,4
– 0,6 N.m）。用工具 MDT 302 一端的开口扳手（如果您的胶筒基座上已集成了鲁尔
接头，可略过此步骤）。
将液盒推入撞针。确保垂直推入，否则容易损坏撞针或密封圈 。沿顺时针方向将液
盒螺丝拧入液盒（液盒螺丝组扭矩值为 0,8 – 1,0 N.m），固定液盒与阀。
向液盒拧入无止推力轴承 MDH 230tf fix。
装入加热块时，若有必要可用油脂轻轻地润滑 O 型圈。 将加热块的开口对准无止
推力轴承 MDH 230tf fix，然后推到阀上。推紧加热块确保 O 型圈不会掉落。可参考
右下方的图片。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 清洗
97
将 O 型密封圈装回撞针引导环。注意不要损坏 O 型密封圈。
将喷嘴安装到撞针引导环上。装入时会出现轻轻的咬合声，确保水平置入。
将撞针引导环装在工具 MDT 303 上，将工具上的 3 个微柱插入撞针引导环的 3 个小
孔。将撞针引导环拧入喷嘴调整螺母。 可使用工具 MDT 301 和 MDT 302 将其拧紧
（见下图）。 拧入时如下图固定工具，否则可能导致用力不均衡。
