VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
49
7.9 出厂设置
出厂设置参数由微密斯定义。若恢复出厂设置，系统将回到预定义的初始位置。此功
能可帮助重置新参数。
以下为出厂设置参数：
RI = 0.50 ms, FA = 0.20 ms, OT = 2.0 ms, NL = 80 %, DL 10.0 ms 以及 NP = 1
步骤 1：摁 [recall]键。
步骤 2：摁[↓] 键进入默认存储位置。
步骤 3：摁[enter] 键确认选项。
重要提示！（中断加载过程）
仅工作配置 (setup 0) 参数将由出厂设置参数替代。可随时摁 [esc] 键中止加载过程。
出厂设置：
RI [ms]
OT [ms]
FA [ms]
NL [%]
NP
DL [ms]
Setup 0
0.50
2.0
0.20
80
1
10.0
Setup 1
1.00
4.0
0.12
80
1
10.0
Setup 2
0.50
2.0
0.20
80
10
10.0
Setup 3
0.40
0.6
0.16
80
1
10.0
Setup 4 到 10 与 setup 0 （工作配置）参数一样。
4 个方案设置的出厂设置参数完全一样。PLCStop 始终被设置为 “OFF”，请参考下表其
它参数值。
方案设置出厂默认参数：
方案设置-模块
所用设置
（编号）
脉冲数
方案设置
延迟
模块 1
0
同设置
10.0 ms
模块 2
1
同设置
10.0 ms
模块 3
2
同设置
10.0 ms
模块 4
3
同设置
10.0 ms
模块 5
0
同设置
10.0 ms
模块 6
1
同设置
10.0 ms
模块 7
2
同设置
10.0 ms
模块 8
3
同设置
10.0 ms
模块 9
0
同设置
10.0 ms
模块 10
1
同设置
10.0 ms
通过菜单将已更改的参数重置为出厂默认值。进入子菜单 “Service-Option”，然后选中
菜单项“Service Code”，摁[enter] 键。输入 4 位数的服务代码 1000，摁 [enter]键确认。
用[←]或[→]键在 4 个选项中切换。进入“Factory Settings”出厂设置，然后摁[enter]键。
可重置 Setup 0 – 3、Setup all、Scenario、Reset All（“Reset ALL”，将关闭加热
块）。摁[↑]或[↓]键浏览菜单项，摁 [enter] 键确认选项，再摁 [enter]键确认整个设置
过程。
50
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
7.10 辅助模式
在此模式下系统与阀的内部沟通断开，因此无法运行点胶。但可使用 MDC 的其它所有
功能，如，查看参数或控制加热块。在辅助模式期间，屏幕的下行将显示“Auxiliary
Mode” 。关闭 MDC 辅助模式自动关闭。
可在菜单设置辅助模式。在“Service Option”的子菜单“Service Code” ，输入服务代码
“1000”（见章节 4.5.6）。
若出现错误信息 101 (Incorr. Valve) 和 199 (Valve Error) ，可将系统切换到辅助模式（见
章节 11）。在此情况下仍可使用 MDC 多数功能，查看相关信息。
7.11 校准偏置
若正确校准后（见章节 6.5）仍有泄漏问题。可输入服务代码 33 进行校准偏置。设置
校准偏置后，阀实际的校准值将比屏幕上显示的校准值更大（撞针与喷嘴更紧密）。
如，设置校准偏置为 20，校准值仍介于 1030 到 1040，但阀实际比未设置偏置前更紧
（撞针与喷嘴更紧密）。

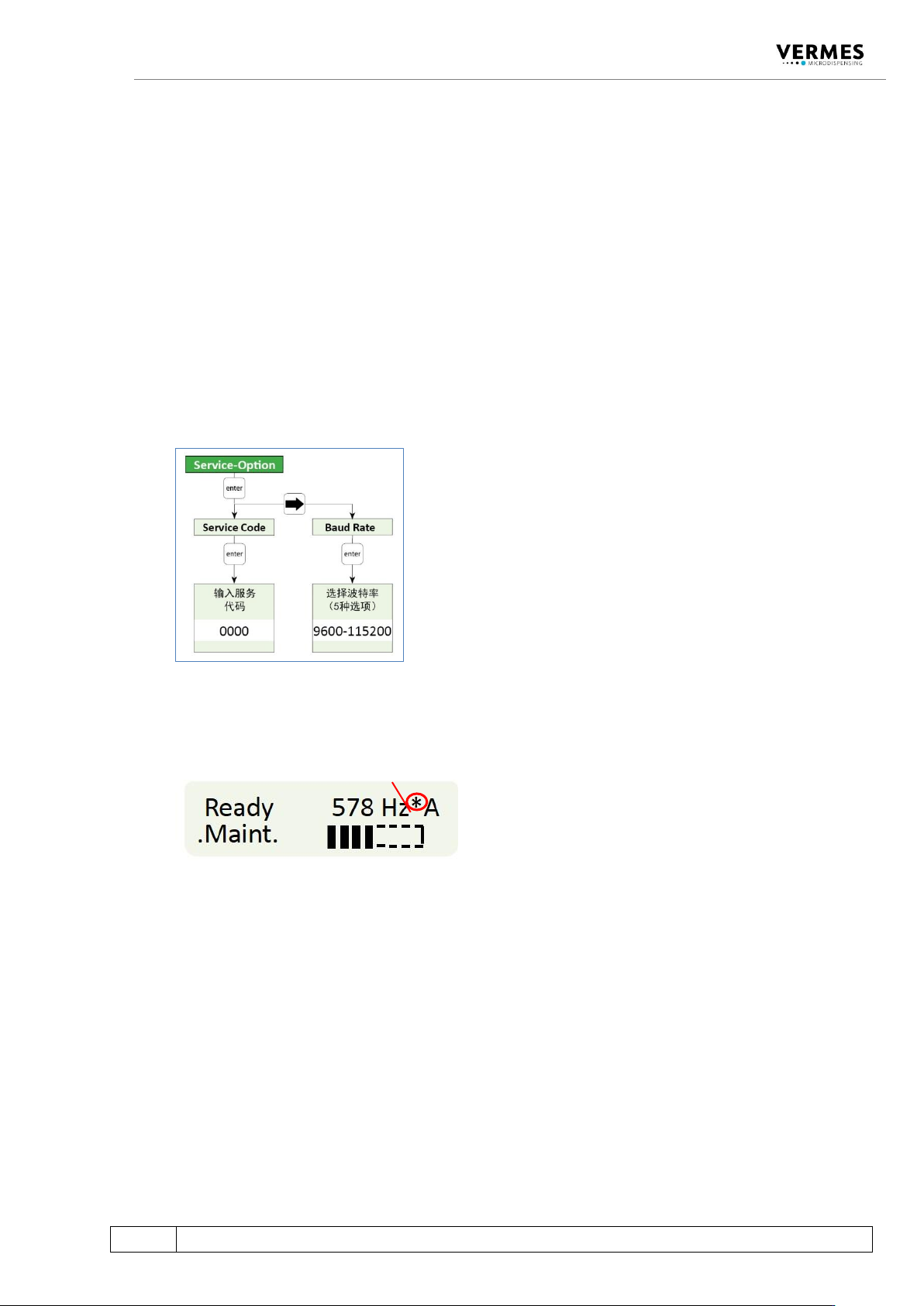

进入以下菜单 “Main Menu -> Service-Option -> Service Code”（见下图，及章节
4.5.6），输入服务代码 33。 摁 [enter]键确认输入后，进入子菜单 “Adjust Offset”，可
在此输入 0 到 100 间的任意数值。
输入数值后摁 [enter]键确认，将返回主菜单。屏幕的右上角，在字母边上将显示一个
星号（除非输入的校准偏置值为 0）。此星号仅在主菜单可见，代表校准偏置开启
（见下图）。
需要注意的是，此校准偏置仅保存在阀上。如果更换阀，需再次设置校准偏置。只要
使用同一个阀， 即使关闭控制器，校准偏置值也会被保存。
若将校准偏置设置为 0，校准偏置功能将关闭，主菜单上的星号也将消失。
我们建议您在系统上设置一个较低的偏置值，如，10 或 20。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
51
7.12 安装加热块点胶
可在微点胶系统 MDS 3200
+
上安装喷嘴加热块。我们提供以下几种不同的型号：MDH-
230te、 MDH-230tf、MDH-230tg 和 MDH-230th 。 加热块接至系统后，主菜单将显示当
前温度（单位°C），而不再显示 “Ready”。关于使用加热块时的详细菜单信息，请参考
章节 4.5.3 和 7.12.2。
注意！（高温）
喷嘴加热块可加热至 180 °C，操作期间不要触碰该区域。待其冷却后再进行下一步操
作。
安装加热块，可帮助调整点胶介质的动力粘度 。在很多情况下，点胶介质要借助加热
才会出胶。若点胶应用需要恒温进行，或点胶的温度要求高于室温，可加装喷嘴加热
块。
须知！
加热块 MDH-230tf 有以下 2 种型号供选： MDH-230tfl 和 MDH-230tfr （请见以下 MDH-
230tfl 示图）。 “l” 和 “r” 分别代表“左侧安装”以及“右侧安装”。这两个型号的区
别仅在于几何角度不同。
