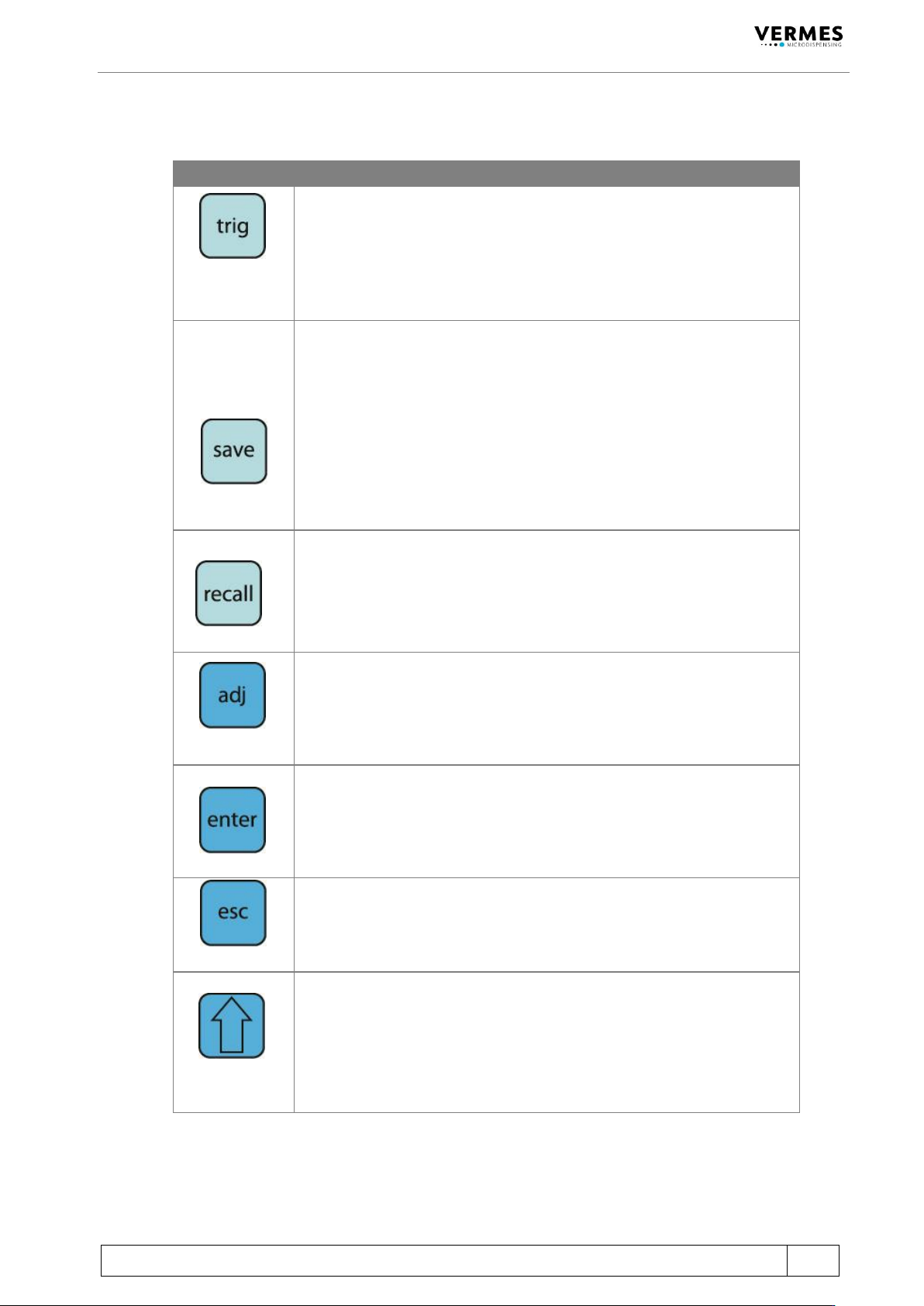

4.4 功能键
功能键
功能
手动触发键
摁[trig]键，即刻根据已设定的参数，触发点胶程序。
摁[save]键，进入存储菜单。可在此存储最新的参数设置。有 10 组存储
空间可供使用。每个空间都包含点胶参数、加热块以及键盘锁的设置信
息。
使用方向键，选定想要的存储空间。
摁[enter]键，确认选择。
摁[esc]键，中断存储过程。
摁 [recall]键，进入加载菜单。
可在此加载通过[save]键保存的参数设置。
使用方向键，选定想要的存储空间（共 10 个存储空间）。
摁[enter]键，确认选择。
摁[esc]键，中断加载过程。
摁[adj]键，开启校准。
通过校准，预先设定喷嘴与撞针的相对位置。
每次初始操作前，或每次拆卸喷嘴单元后，都要进行校准。
摁[enter]键，确认菜单选择并进入对应的子菜单。
... 或者 ...
确认输入的参数值，同时跳转到上一菜单级。
摁[esc]键，中断输入或取消当前操作，同时进入上级菜单。
... 或者...
摁此键直接进入上级菜单。
摁[↑]键，进入上级菜单。
... 或者 ...
增加某一参数值。
20
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 控制单元 MDC 3200+

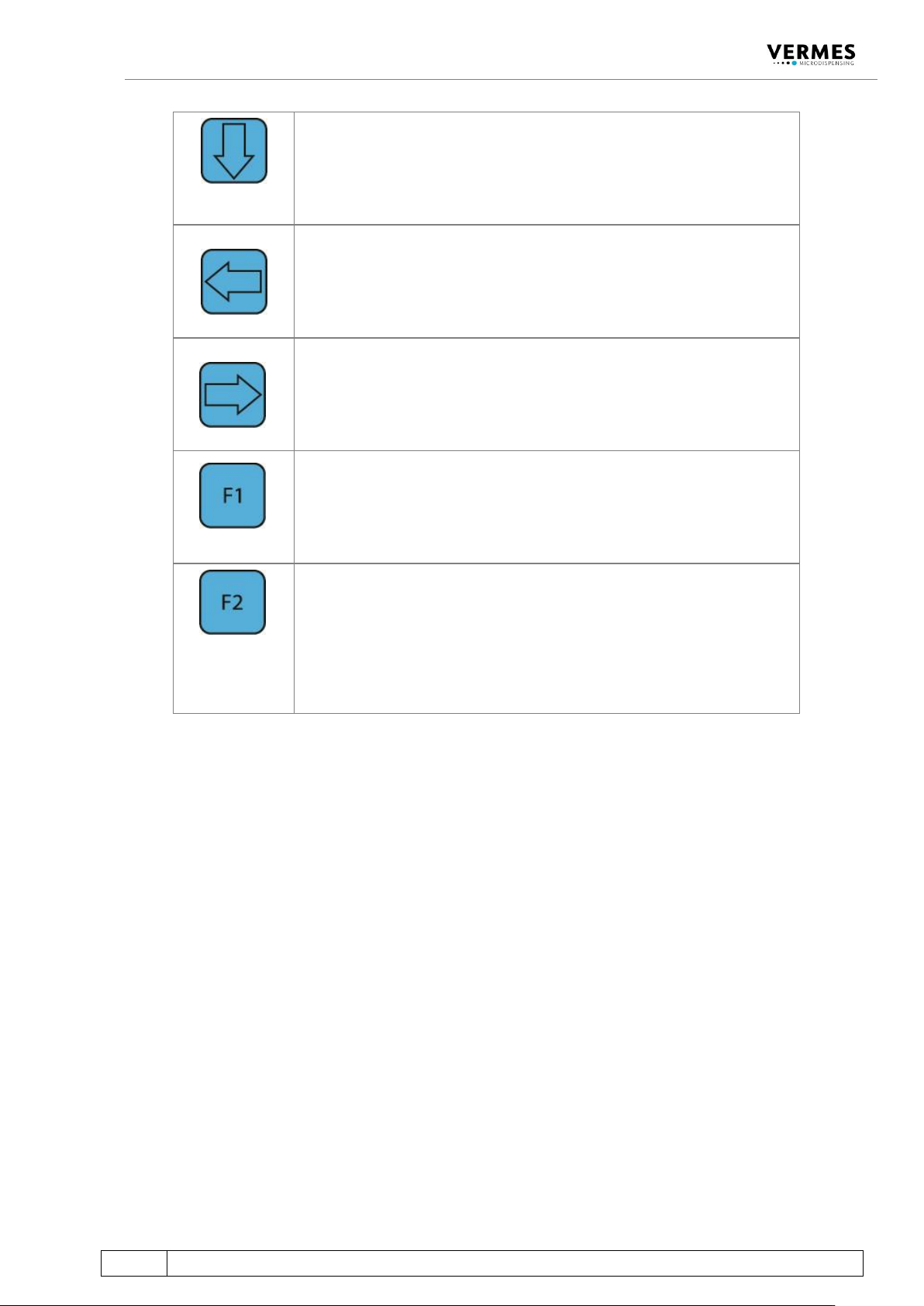

摁[↓]键，进入下级菜单。
... 或者...
减小某一参数值。
摁[←]键进入上一菜单项。
... 或者 ...
光标左移一位。
... 或者 ...
修改某一参数。
摁[→]键进入下一菜单项。
... 或者...
光标右移一位。
... 或者...
修改某一参数。
摁 [F1]键，阀将保持打开状态。系统将按照当前的“Rising”和“Falling”参
数，开启点胶阀。撞针升程默认最大为 80 %。松开[F1]键，点胶阀关闭。
为保护制动器，摁键超过 2 分钟，阀将自动关闭。
摁着[F2]键的同时，开启控制器，系统将提问是否将 EEPROM 存储器格式
化。 摁[enter]键，同意格式化；摁 [esc]键，跳过该问题，正常进入主菜
单。仅在特殊情况下才可使用此功能。
重要提示！
使用此功能时，方案设置不会被重置为出厂设置。仅在“Scenario”和
“Reset ALL” 选项输入服务代码 1000 后，才会被重置为出厂设置（见章节
4.5.6）。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 控制单元 MDC 3200+
21

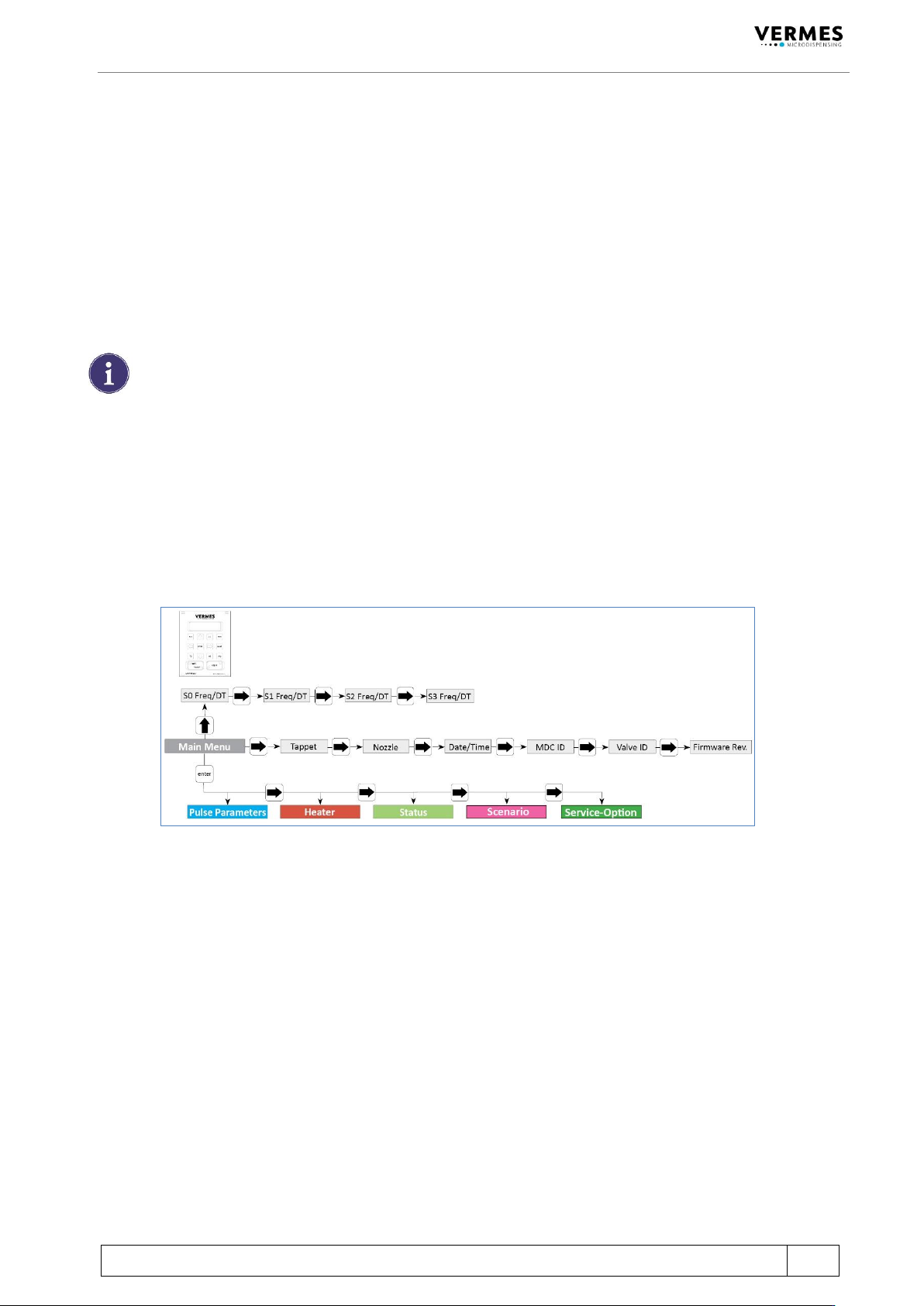

4.5 菜单结构
控制器 MDC 3200
+
的主菜单包含 5 个子菜单：“Pulse Parameters”、“Heating”、“Status”、
“Scenario”和“Service-Option”。摁[enter] 键可进入子菜单。可通过 [→] 键和[←]键，在不同的
菜单项中切换。可在主菜单中使用[→] 或 [←]键，查看系统相关信息，如，维护状态或设备
ID。具体项目如下：“Tappet”、“Nozzle”、“Date”、“MDC ID”、“Valve ID” 和 “Firmware Rev.”。
可在 “Firmware Rev.”选项，查看 MDC 当前的固件版本。若 MDC 内有实时钟 ，在“Date” 选项
将显示当前的日期和时间。可在主菜单摁 [↑] 键进入下一菜单级，在此找到关于参数设置或
方案设置的信息（取决于，方案设置是否开启）。菜单为环绕式，如，可从最后一个菜单项
直接切换至第一个菜单项。摁 [esc] 键可从子菜单切换到上级菜单。
所在菜单不同，屏幕所展示信息不同。
须知！（点胶频率/阀型号）
可在屏幕的右上角看到点胶频率，此频率可通过参数设置来调节。通过选择引脚来切换参数
设置，不会改变屏幕上的频率显示。仅在子菜单“Scenario” 开启时，屏幕显示“Scenario” 。
可在子菜单“Pulse Parameters”，恢复或修改某一特定过程的点胶参数。
可在子菜单“Heater” ，设置加热参数。
可在子菜单“Status” ，决定撞针和喷嘴各自的更换周期，删除现有的更换周期。在菜单
“Maint. Cycle”查看系统当前的维护保养周期状态。可在菜单项 “Maint. Message” ，设置
是否开启维护保养信息提示。可在菜单项“Error”，查看系统错误信息。
可在子菜单“Scenario” ，输入预定义的方案参数值。此外还可在此规定，是否启用方案
设置参数。
可在子菜单“Service-Option” ，输入服务代码，更改波特率。
