VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
51

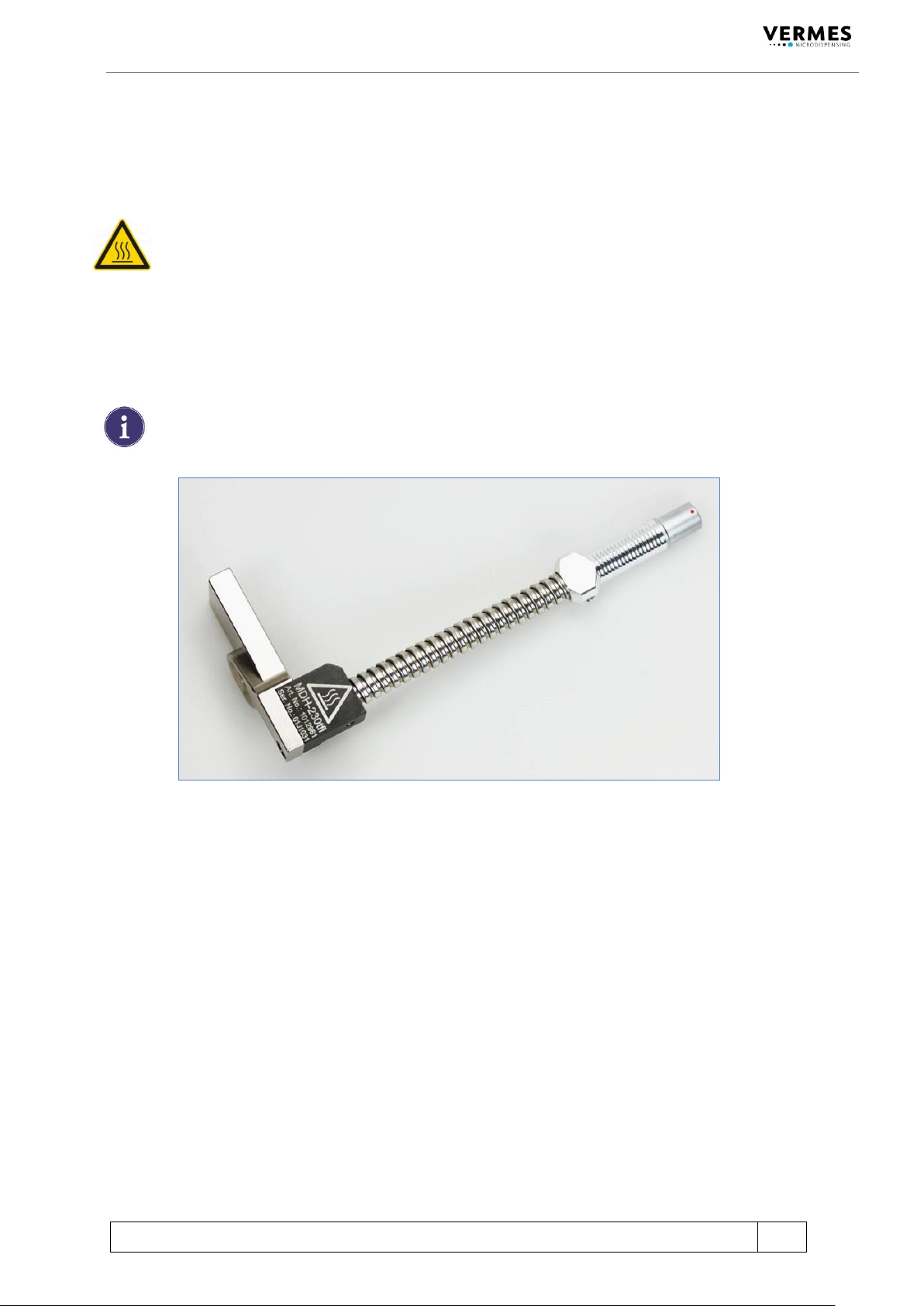

7.12 安装加热块点胶
可在微点胶系统 MDS 3200
+
上安装喷嘴加热块。我们提供以下几种不同的型号：MDH-
230te、 MDH-230tf、MDH-230tg 和 MDH-230th 。 加热块接至系统后，主菜单将显示当
前温度（单位°C），而不再显示 “Ready”。关于使用加热块时的详细菜单信息，请参考
章节 4.5.3 和 7.12.2。
注意！（高温）
喷嘴加热块可加热至 180 °C，操作期间不要触碰该区域。待其冷却后再进行下一步操
作。
安装加热块，可帮助调整点胶介质的动力粘度 。在很多情况下，点胶介质要借助加热
才会出胶。若点胶应用需要恒温进行，或点胶的温度要求高于室温，可加装喷嘴加热
块。
须知！
加热块 MDH-230tf 有以下 2 种型号供选： MDH-230tfl 和 MDH-230tfr （请见以下 MDH-
230tfl 示图）。 “l” 和 “r” 分别代表“左侧安装”以及“右侧安装”。这两个型号的区
别仅在于几何角度不同。
52
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作

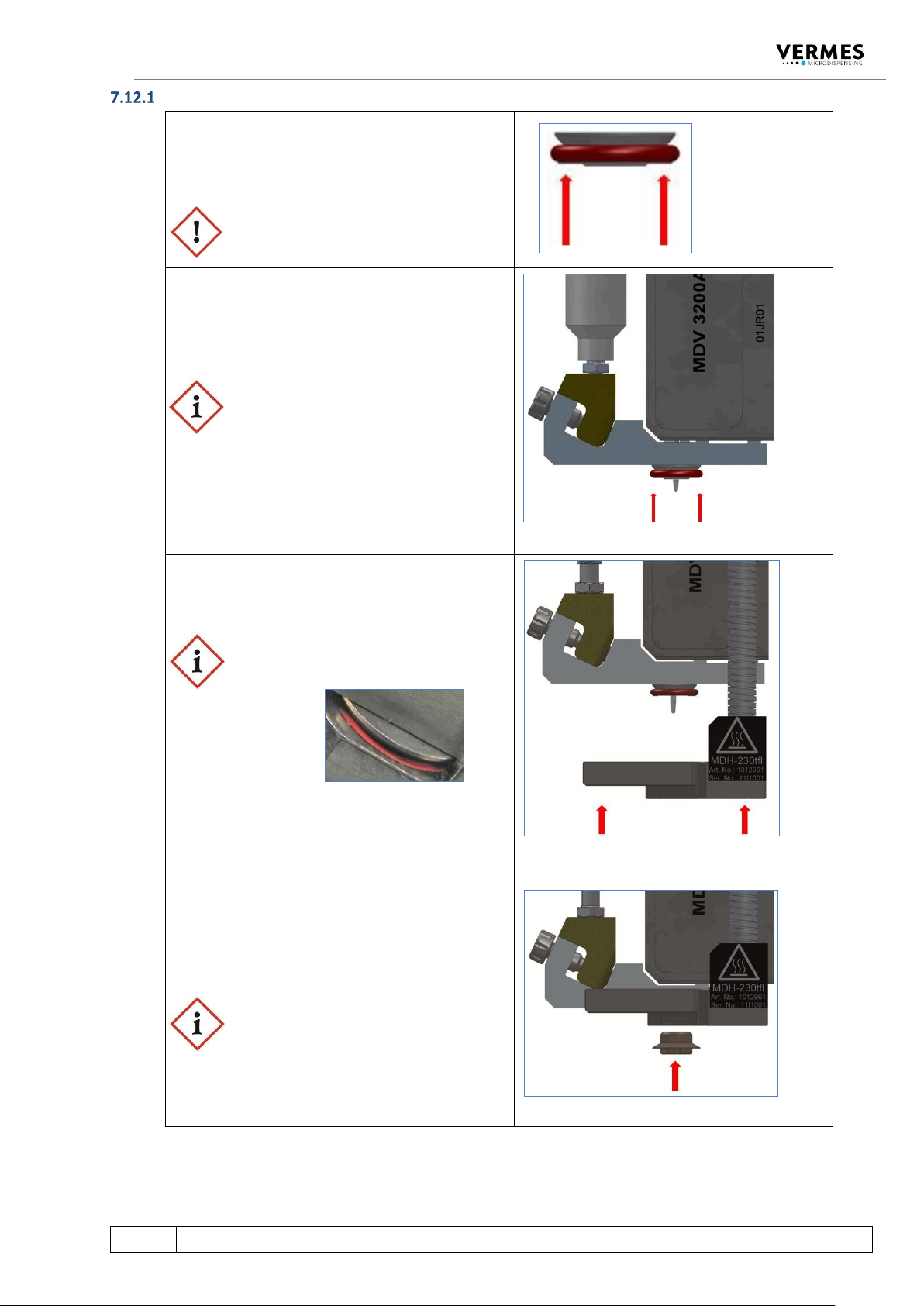

安装加热块 MDH-230tf
步骤 1
用异丙醇轻轻润湿加热块定位 O 型圈，然后将它
推装到无止推力轴承 MDH 230t-fix 上。
注意！操作前通过控制器关闭加热块。
步骤 2
将安装了加热块定位 O 型圈的无止推力轴承
MDH 230t-fix 拧入液盒。
重要提示！
无法拧紧无止推力轴承 MDH 230-tf， 将
它拧到螺纹尽头即可。
步骤 3
将加热块推入无止推力轴承。
重要提示！ O 型圈需完全陷入槽口， 不
能由凸起 （见下图）！
安装加热块时，确保弹性保护管如图放置。
步骤 4
手动将喷嘴单元 “NU MDH-230tf fix” 拧入液盒。
轻轻拧 1.5 到 2 圈即可，在此不应将其拧紧。
重要提示！固定弹性保护管的上半部分，
避免阀移动时可能带来的问题。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
53

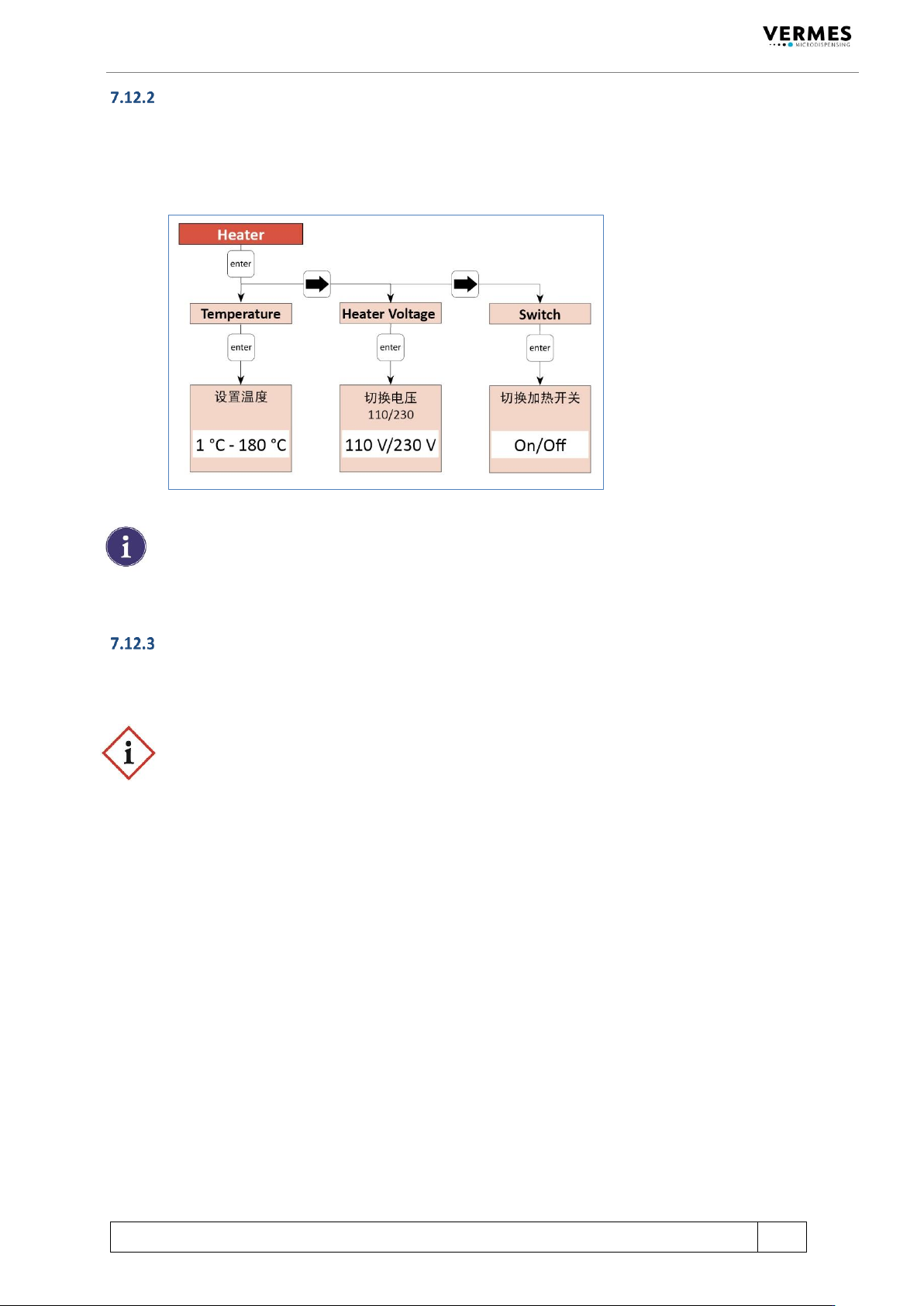

MDH-230tf 加热块和 MDC 3200
+
控制器
可在 MDC 的子菜单选项“heater”（见下图）开启加热。摁 [enter] 和方向键进入
“heater”，并在此开启加热功能，设置加热温度。加热区间介于 1 °C 到 180 °C。（关于
加热块菜单的详细信息，请参考 4.5）。
在子菜单 “Heater Voltage” ，可按需要切换加热电压为 110 V 或 230 V（启动期间，
MDC 3200
+
的屏幕上将显示当前电压，若设置参数不正确，将会影响点胶结果）。
须知！
可通过串口控制加热块。相关指令及信息，请参考章节 8.1.2。
除了 MDC 内置的加热控制器，也可外接加热控制器。 我们为您提供以下两种不同型号
的加热块控制器：MHC 3001 （物料号：1012948，可控制 1 个加热块）和 MHC 3002
（物料号：1012949，可控制 2 个加热块）。
带 MDH-230tf 加热块的校准
点胶操作前，必须校准喷嘴到撞针的相对位置。每次安装前或更换喷嘴单元后，都要
重新进行校准 。校准可避免点胶过程中出现泄漏（见章节 6.5）。
重要提示！
确保校准前系统已清洗干净。若撞针和喷嘴间有尘垢，将影响校准结果。此外校
准前需将喷嘴单元拧松。
