42
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
7 操作
7.1 触发点胶序列
有以下 3 种方法触发点胶：
MDC 3200
+
控制器上的功能键
摁 [trig] 键，用预设的参数触发脉冲序列。
通过 RS-232C
使用串行指令 “VALVE:OPEN” 。详细信息，请参考章节 8.1.2。
通过 PLC 指令
实时触发 I/O
7.2 多点喷射与定位（模式）
用以下模式，将多点喷射结合到预定义的点胶结构中（如，直线或圆圈）：
Burst Mode 成组模式
PLC 接口的每个脉冲触发，启动一个预定义的脉冲点胶数。
-Number of Pulses 点胶数：预定义数值（如，1–32000）
Single-Shot Mode 单点模式
每一个喷射点都是由单独的 PLC 触发信号触发的。连续点胶时（如点一条直线或圆
圈），要想得到恒定的线宽，应根据坐标定位系统的路径速度选择触发信号频率。
-Number of Pulses 点胶数：“1”
Infinite Mode 无限模式
PLC 信号输入为 “logic 1”，将连续点胶。信号改为 “logic 0”，将停止点胶。
-Number of Pulses 点胶数：“infinite” （通过按键设置）
“0” （通过 RS-232C 设置）
Scenario Mode 方案模式
通过方案设置来定义一整套脉冲序列。即使点胶结构复杂，也可在每个方案
中设置 10 组不同的点胶参数组合，可保存 4 组方案设置。
参数设置依据方案设置说明进行。
External Mode 外控模式
时间参数控制（“Open Time”）功能被转移到设备软件。阀处于外控模式，如
“Time-Pressure-Valve”。
通过 RS-232C 指令或控制器上的按键激活参数。外控模式时，打开时间被更
改为“external”，脉冲数被更改为“1” （仍受最小延迟限制）。
触发脉冲长度- 撞针升起时间= 打开时长
将执行 MDC 菜单中预设的参数如，Rising、Falling、Delay 和 Needle Lift。将
激活一个点胶脉冲。PLC 触发信号为“logisch 1” 时，阀打开。PLC 触发信号切
换为“logisch 0” 时阀关闭。控制器收到下一个触发信号后，再次触发点胶。
须知！（阀打开和撞针升程）
如果“Needle Lift” 的设置值> 80 %，“Open Time” 最长为 15 ms。若设置值≤
80 %，“Open Time” 最长为 3000 ms。 “Open Time” 时长取决于 PLC 信号 (logic
1)。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
43
7.3 点胶过程中的参数

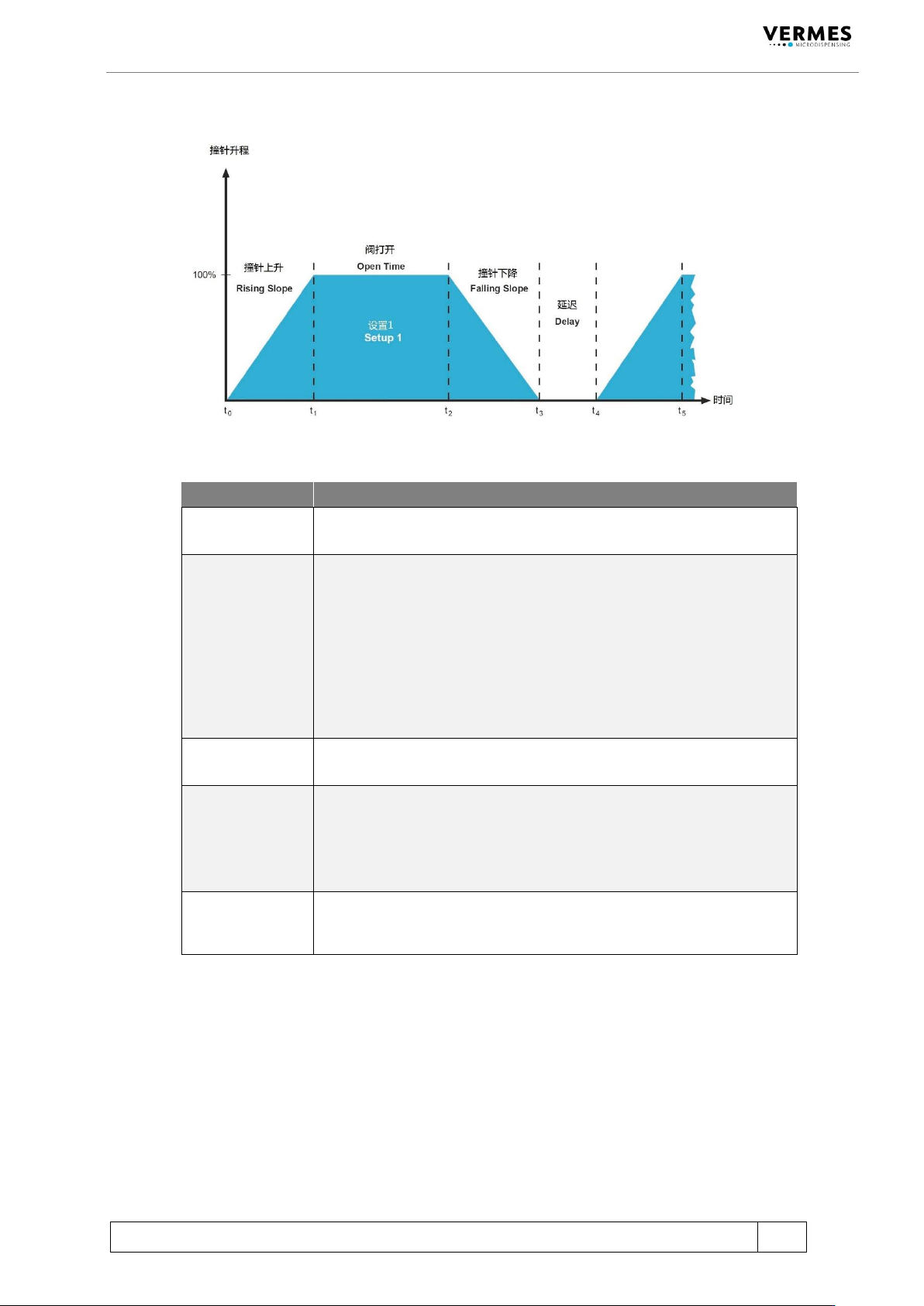

以下为系统的点胶曲线图（Y 轴=撞针升程）。
图表中的参数：
参数
说明
Rising (RI)
撞针上升
此区间为阀完全打开需要的时间 。可调整幅度为 0.01 ms。
Open Time (OT)
阀打开
在此期间，阀保持打开状态。可调整幅度为 0.1 ms。
NL（撞针升程）≤ 80 %时，最大 open time = 3000 ms。
NL（撞针升程）> 80 %时，最大 open time = 15 ms。
注意！
外控模式状态下运行时，由以下功能触发点胶：
使用预定义的 Rising、falling、delay 和 needle lift 值点胶。直到信号回
到 “logic 0”状态，Open time 将保持激活（needle lift ≤ 80 %时）。
needle lift > 80 % 时，最大 open time 被限制为 15 ms。
Falling (FA)
撞针下降
此区间代表阀关闭所需时间。此时剩余的点胶介质将被从喷嘴内腔排
出。可调整幅度为 0.01 ms。
Delay (DL)
点胶延迟
此为两个完整脉冲的时间间隔，可调整幅度为 0.1 ms。
注意！
若 MDC 接入加热块，最小间隔应为 2.0 ms。 若想将 Delay 时间设置
小于 2.0 ms，需外接加热块控制器。
Needle Lift (NL)
撞针升程
此参数代表撞针的升程， 最高可为 100 %。 若升程介于 80 % 到 100 %
间，阀将在双极模式下运行。伴随着温度升高，平均点胶频率和阀的
寿命将下降。较为理想的撞针升程应介于 70 % 到 80 % 之间。
44
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
7.4 最大和最小参数限制
参数
最小值
最大值
变化系数
（串口）
Rising
撞针上升
NL 1 % = RI 0.01 ms
NL 10 % = RI 0.03 ms
NL 20 % = RI 0.06 ms
NL 30 % = RI 0.09 ms
NL 40 % = RI 0.12 ms
NL 50 % = RI 0.15 ms
NL 60 % = RI 0.18 ms
NL 70 % = RI 0.21 ms
NL 80 % = RI 0.24 ms
NL 90 % = RI 0.27 ms
NL 100 % = RI 0.30 ms
300 ms
*10 或 *100
如，
RI = 0.5 ms ≙ 5
或
RI = 0.05 ms ≙ 5
（依据指令，请参考章节
8.1.2.2）
Falling
撞针下降
NL 1 % = FA 0.01 ms
NL 10 % = FA 0.01 ms
NL 20 % = FA 0.02 ms
NL 30 % = FA 0.03 ms
NL 40 % = FA 0.04 ms
NL 50 % = FA 0.05 ms
NL 60 % = FA 0.06 ms
NL 70 % = FA 0.07 ms
NL 80 % = FA 0.08 ms
NL 90 % = FA 0.09 ms
NL 100 % = FA 0.10 ms
300 ms
*100
如，
FA = 0.08 ms ≙ 8
Open Time
阀打开
0 ms
NL 1-80 % = 3000
ms
NL 81-100 % = 15
ms
*10
如，
OT = 2 ms ≙ 20
Needle Lift
撞针升程
1 %
100 %
*1
如，
NL = 50 % ≙ 50
Number of Pulses
(NP)脉冲数
1 个脉冲
32000 个脉冲
*1
如，
NP = 80 ≙ 80
Delay
延迟
0.1 ms
（带加热块时为 2
ms）
1000 ms
*10
如，
DL = 5 ms ≙ 50
Heater
加热块
目标温度
180 °C
*1
如，
温度 = 120 °C ≙ 120
