34
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 初始操

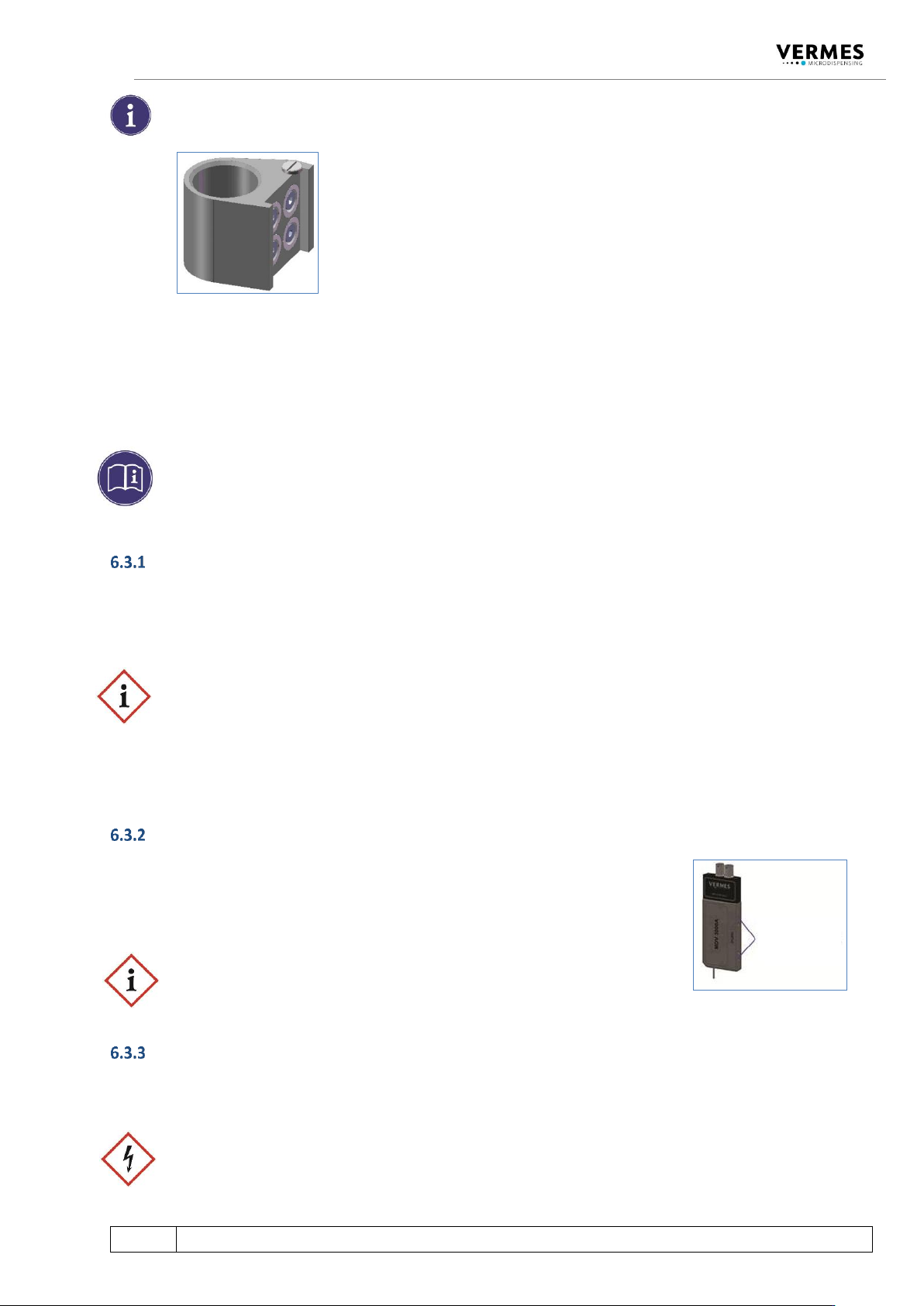

须知!(不同型号的胶筒支架)
MDV 3200A-CP 上安装的是另一种胶筒支架(胶筒支架 F,见下图),上面带磁铁。支
架安装在阀一侧
6.3 安装 MDS 3200
+
安装前要注意系统的规范要求,阅读本章节中的详细说明,确认预期安装位置控制
器和点胶阀的安装,必须严格遵照以下步骤进行。点胶系统需要用到:
电源
气压
注意!(请先阅读章节“安全提示”
请先查看章节 2“安全提示”,再开始安装。
安装 MDC 3200
+
控制单元被设计为 19 英寸的插入式壳体,需在前面板用 4 个平头螺丝,将其安装到对
应的机架里。在控制器四周留足空间,保证充足的通风。推荐符合 EN 61010-E 标准的
防火外壳。
重要提示!(对 MDC 3200
+
潜在的损害)
拧入 4 个平头螺丝时,不要拧太紧,否则可能损坏前面板( 16 页扭矩值列表)。
为保证必要的通风避免过热,控制器与周围物体间的最小距离应大于 1.5 cm。不应出现
热量积聚或热桥现象。不要阻碍自然的空气对流,保证控制器底部可通风,顶部可散
。对流开口面积不小于 8 cm x 8 cm
针对高强度的点胶应用300 Hz 起)或使用了带冷却功能的阀(AC 型号),建议将控
制器安装到独立对流的机架里。这样才能为每个 MDC 3200
+
保证必要的气流 30 m
3
/h
将点胶阀装入设备
最好将点胶阀安装到 XYZ 三维工作台,或类似的设备上(带 XYZ 三维定位
系统)。将阀牢牢固定 Z 轴支架上,避免点胶过程中阀出现晃动。用两
M4 内六角螺丝来固定阀。阀侧面有 2 螺纹孔,中心距离为 45 mm
拧入深度约为 4 mm为了更精确地定位,还可用阀侧面的安装孔和安
槽。
重要提示!(生锈)
为防止生锈,与阀接触的所有部件(包括螺丝、固定板等)材质都为不锈
钢、非铁金属或镀锌钢
MDS 3200
+
接线
点胶阀通过 4 pin 制动器接头(红色)和 5 pin 传感器接头(黄色)与控制器 MDC
3200
+
连接,插头由编码保护,防止错误信息交换
危险(拔下插头前,关闭控制器
系统接通电源时,请勿接入或拔下插头。
距离
45 mm
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 初始操作
35
Grip here!
注意!(请谨慎规划电线连接)
请谨慎规划线路连接,尤其是阀在较为复杂的系统中运行时。预留线长不能太宽松,
因为阀体振动时,可能导致电线晃动或受损 。但如阀在 z-运行,又要保证留足线
长。
重要提示(断开电线连接前,请关闭电源
断开阀与控制器前,请先关闭控制器并断开电源。
6.3.3.1 制动器电线
制动器电线为压电元件供电,电线上包裹了红色抗弯折保护套。 电压区间为-30 V
120 V(双极运行)。
步骤 1 在控制器后面板对应的插口插入电线,并拧紧。
步骤 2 电线的另一端带 4 pin引脚)LEMO 插头(波形套), 需将其插入点胶阀上
红点标记的插口
重要提示(连接电线
接入时,请确保插头和插口上的两个红点对齐。
重要提示!(松开连接处的弹簧锁)
连接器由弹簧锁固定,断开连接前请松开弹簧锁。捏住插头波纹处并向后拉(请见下
图),松开弹簧锁。 然后继续捏着波纹拉开插口和插头。
不要强拉电线!
6.3.3.2 传感器电线
黄色保护套包裹的电线负责从阀的内置传感器,向控制器传输数据。请按照以下步骤
连接。
步骤 1 将其接入控制器后面板对应的插口,并拧紧。
捏住这里
36
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 初始操
Grip here!
步骤 2 将带波形套的 5 pin 传感插头,接入点胶阀上黄色标记的插口。
重要提示! 线
接入时,请确保插头和插口上的两个红点对齐。
重要提示!(松开连接处的弹簧锁
连接器由弹簧锁固定,断开连接前请松开弹簧锁。捏住插头的波纹处并向后拉(请见
下图),松开弹簧锁。 然后继续捏着波纹处拉开插口和插头。
不要强拉电线!
捏住这里
