VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 维修保养
103
10.3 撞针的维护
撞针属于磨损件，为避免影响点胶精准度，需定期对其清理并更换（一旦性能下降，
请更换）。我们还可提供陶瓷 (CTF) 和钨钢 (TTF) 撞针。
注意！（操作员培训合格）
为避免不必要的损失，请培训合格的人员来操作。
注意！（使用工具 MDT 310）
拆卸和安装时，需用到 MDT 310 撞针更换工具（见第 14 页）。
拆卸
步骤 1：小心地将喷嘴单元从液盒上拧下来(1)
步骤 2：拧下两个 M2.5 内六角螺丝。慢慢地将液盒从撞针上取下来。不要
挤压到撞针，否则容易将其折断！(2)
步骤 3：请按如下步骤拧下撞针
小心地将 MDT 310 工具上的接收孔穿过撞针，直到 MDT 310 工具上的双
头栓与定心螺丝上的凹口齿合 (3)。
逆时针轻轻持续拧 MDT 310 工具(4)，将撞针拧下。
移开工具。将撞针及定心螺丝从阀体上的撞针孔(5)取下。
104
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 维修保养
安装
颠倒上述步骤顺序，再安装撞针。
安装完成后，要进行校准。
拆卸及清洗
步骤 1：用拇指和食指捏住撞针的导向面(X1)。
步骤 2：轻轻旋转，分开撞针定心螺丝和撞针。
步骤 3：从撞针上取下撞针弹簧。
步骤 4：所有组件进行超声波清洗（若有必要）。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 维修保养
105

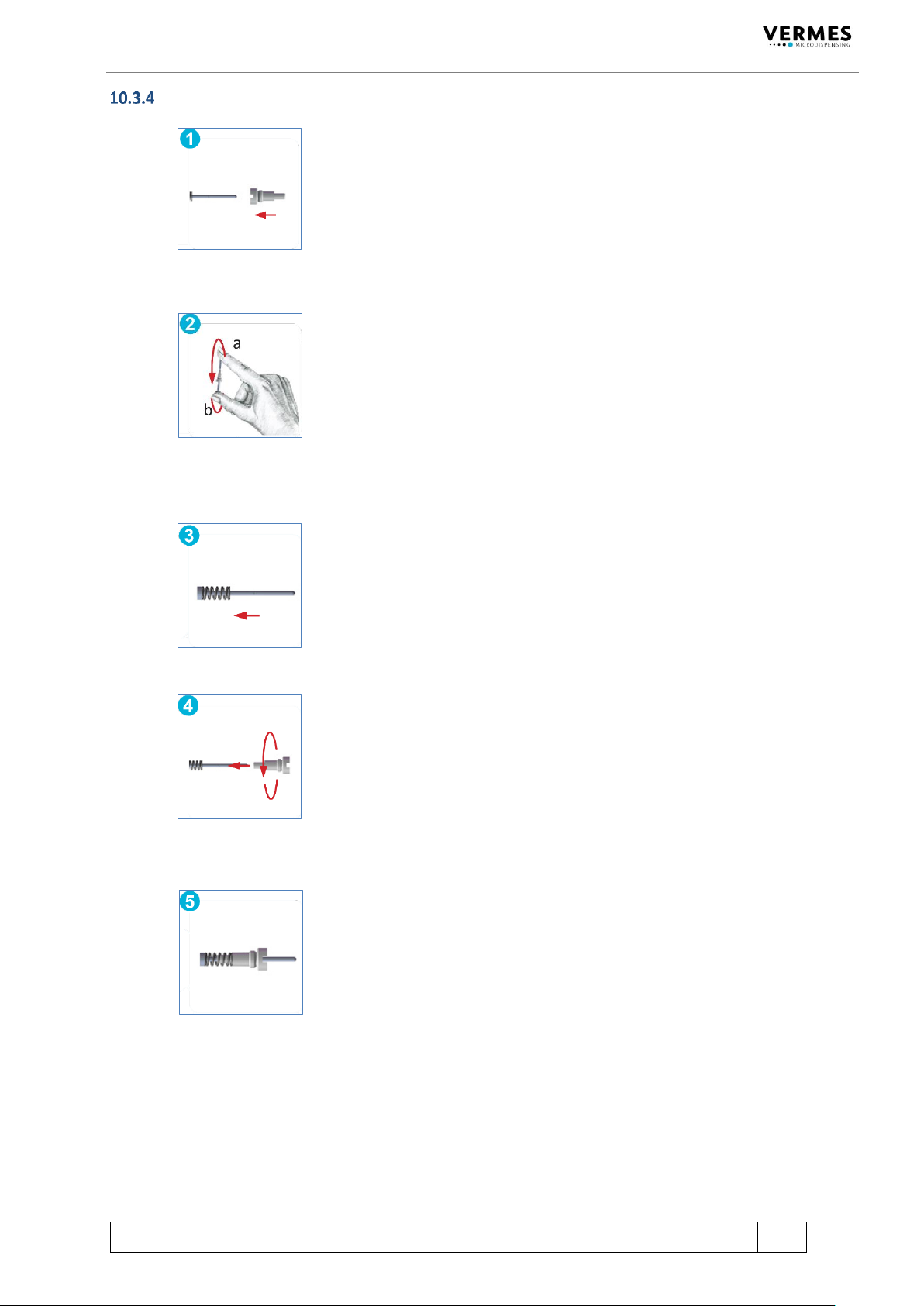

再次安装撞针和指尖滑动测试
步骤 1： “指尖滑动测试”可用来测试，撞针是否可在撞针定心螺丝中顺滑地移动。
若不能顺滑移动，需重新清理。将撞针定心螺丝较宽的一端，推向撞针。
步骤 2：用拇指和食指固定撞针，上下颠倒晃动几次撞针，撞针两端将在 a 和 b 位置
切换。撞针定心螺丝应套在撞针上顺滑地上下移动。测试后取下撞针密封
圈。
步骤 3：将撞针弹簧装入撞杆。
步骤 4：一边慢慢旋转撞针定心螺丝，一边将其窄头一端推入撞杆。
步骤 5：将撞针装入阀，校准后再进行点胶操作。
