VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 用户注意事项
11
3 用户注意事项
本章节是对手册内容的概述，包含用户所需的常规信息。部分图片可能与终端产品稍有出
入。
3.1 如何使用本手册
请按照手册中的说明，逐步安装、操作、维修系统。
请参考手册中对应的章节，了解如何安全高效地运行系统。
此手册是交付系统的一个组成部分，请将手册放在设备附近，确保每一位操作人
员可随时参考。
直到系统使用寿命到期，请一直保存此手册。

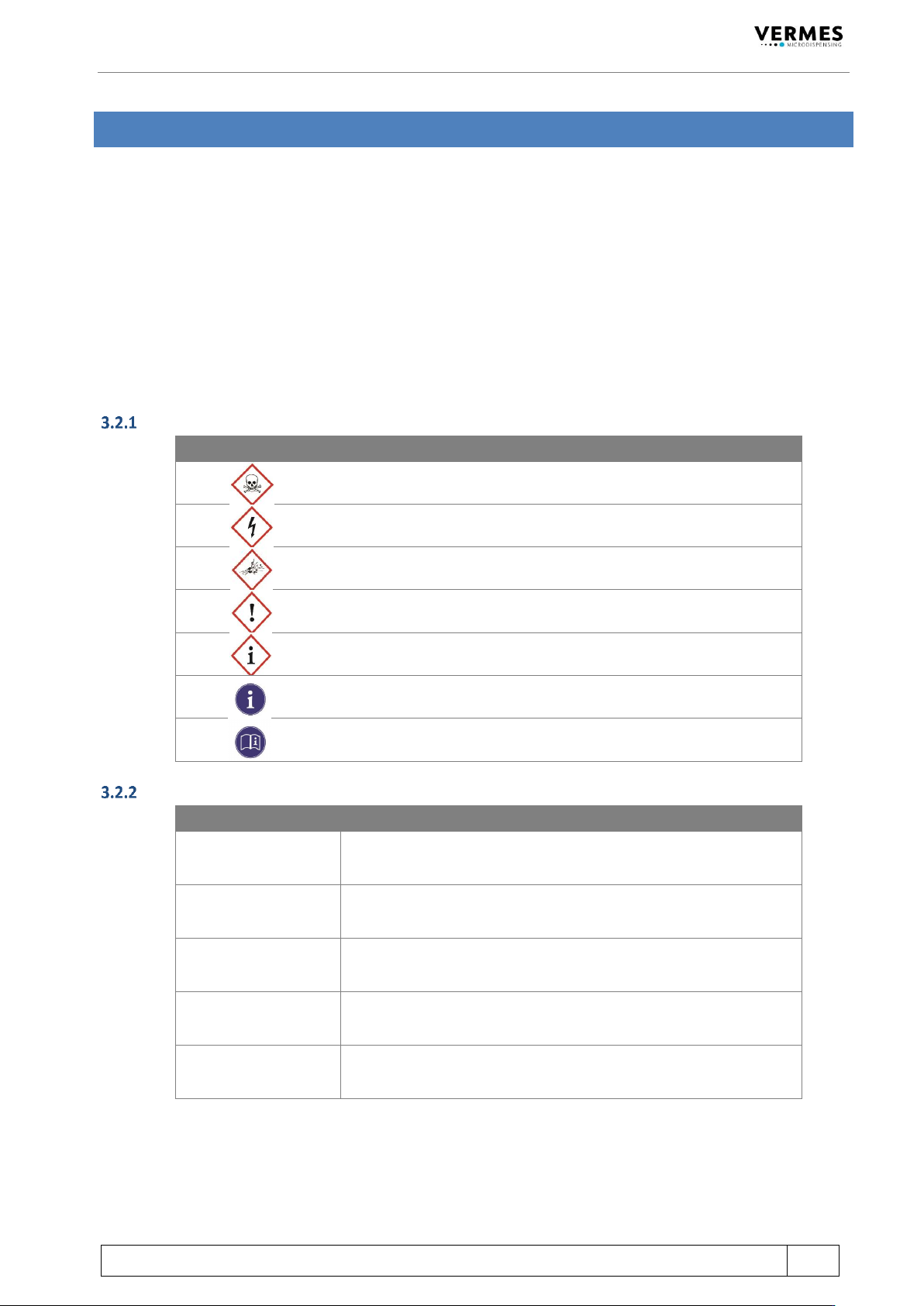

3.2 说明
危险标识
图例
说明
有毒物质
触电危险
爆炸危险
潜在危险
重要提示
须知
请参考使用手册
危险级别
危险提示
说明
危险！
即将造成严重伤害！若不严格遵守使用说明，可能导致环境污
染、巨大的财产损失、严重的人身伤害甚至死亡！
警告！
可能导致严重的人身伤害，甚至死亡！
注意！
可能造成人身伤害！
重要提示！
若不严格遵守此说明进行操作，可能导致设备突发故障或损坏！
须知！
补充性信息、提示或建议，帮助提高设备使用效率！
12
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 用户注意事项
惯用图示
图示
说明
步骤 1：
步骤 2：
按规定的顺序操作
必要的操作步骤，不可省略
移动方向
列举，列表
[…]
控制器上的功能键
简称
英文简称
英文全称
中文
CTF
Ceramics Tappet Flat
平顶陶瓷撞针
CTK
Cleaning Tool Kit
清洁工具套装
MDC
Controller (MicroDispensingControl unit)
控制器（微喷射点胶控制器）
MDF
Fluid box (MicroDispensingFluid box)
液盒（微喷射点胶液盒）
MDS
MicroDispensingSystem
微喷射点胶系统
MDV
Valve (MicroDispensingValve)
点胶阀（微喷射点胶阀）
MDX
Supply unit
供胶单元
MNL
Mechanical Needle Lift
机械撞针升程
NAN
Nozzle Adjustment Nut
喷嘴调整螺母
NAN-fix
Nozzle Adjustment Nut with fixation
紧固型喷嘴调整螺母
NI
Nozzle Insert
喷嘴
NU
Nozzle Unit
喷嘴单元
NU-fix
Nozzle Unit with fixation
紧固型喷嘴单元
PLC
Programmable logic controller
可编程逻辑控制器
POD
Point of Dispensing
喷射点
RTC
Realtime Clock
实时钟
TG
Tappet Guidance
撞针引导环
TTF
Tungsten carbide Tappet Flat
平顶钨钢撞针
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 用户注意事项
13

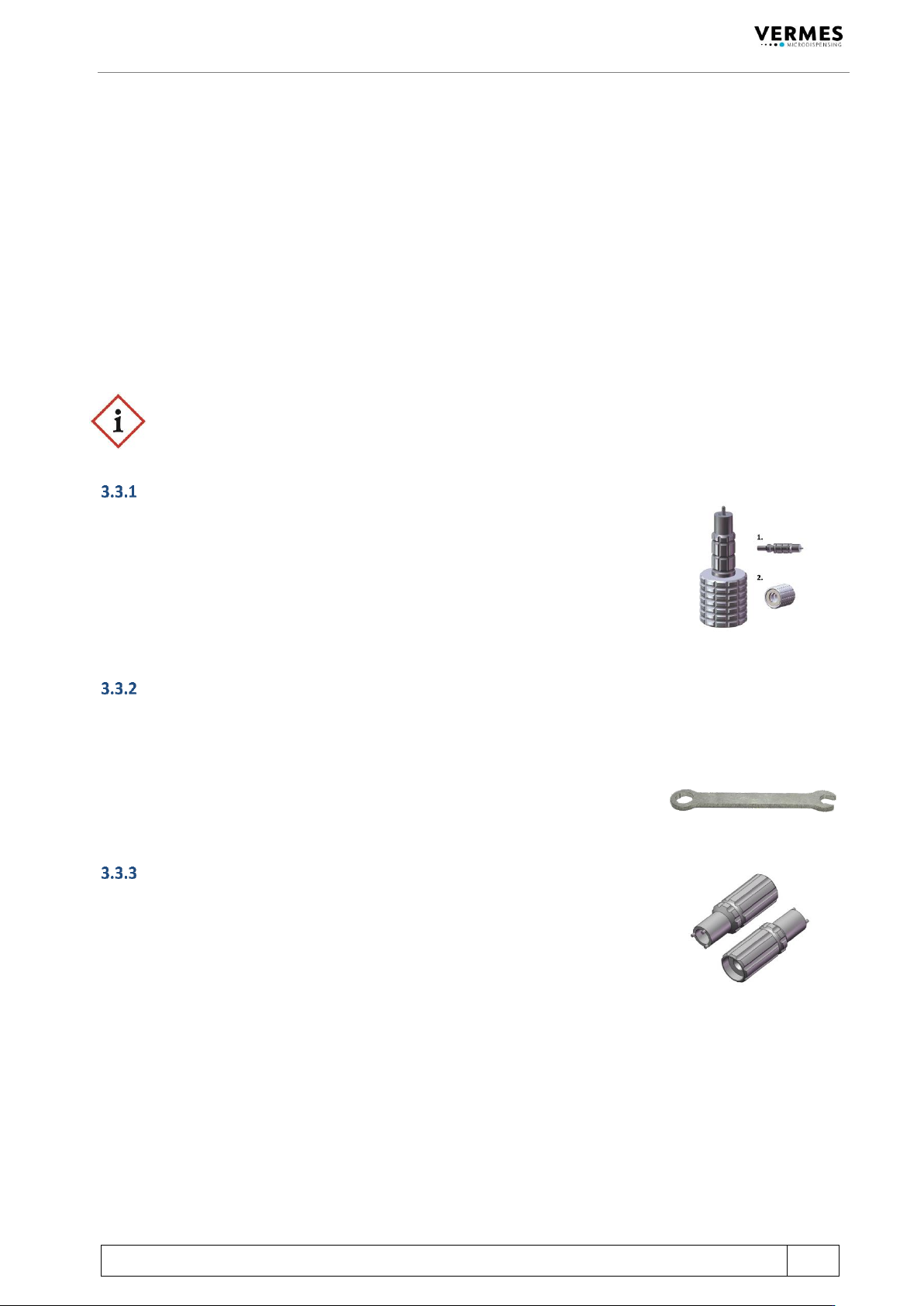

3.3 工具
安装和拆卸 MDS 时，可使用以下工具：
MDT 301 通用工具（物料号：1010208）
MDT 302 喷嘴调整工具（物料号：1009289）
MDT 303 喷嘴更换工具（物料号：1007083）
MDT 304 喷嘴推出工具（物料号：1007085）
MDT 306 扭矩扳手（物料号：1013334）
MDT 310 撞针更换工具（物料号：1008344）
MDT 316 喷嘴清理工具（物料号：1013324）
内六角扳手套装（物料号：1012993）
为保证安装和拆卸操作顺利进行，请使用上述工具。订购时，请提供对应的物料号。
提示！（请勿使用非微密斯提供的工具）
请勿使用非微密斯提供的替换工具或辅助工具，否则可能损坏设备。
MDT 301 通用工具
MDT 301 包含两个互相连接的组件：
“密封装配器”带芯轴，用来推入或推出撞针密封圈(1.)
“校准工具”带喷嘴调整螺母适配接口 (2.)
预期使用目的：
1. 推入或推出撞针密封圈和撞针定心片
2. 固定喷嘴，并将其嵌入撞针引导环（密封装配器）
3. 执行校准（也可使用工具 MDT 302）
MDT 302 喷嘴校准工具
MDT 302 工具一端带喷嘴调整螺母接收口，杠杆较长可简化校准。可搭配 MDT 303 工具一起
使用。另一端带开口扳手（尺寸为 8 mm）。
预期使用目的：
1. 执行校准
2. 固定液盒上的紧定螺丝
3. 搭配使用 MDT 303 工具，更换撞针引导环
4. 固定鲁尔接头
MDT 303 喷嘴更换工具
可用 MDT 303 来更换喷嘴。将 MDT 303 带 3 个微柱的一端，插入撞针引导
环上的 3 个安装孔，搭配 MDT 302 一起使用，将撞针引导环从喷嘴调整螺
母上拧下来。
可用工具的另一端安装 LX 密封圈。
预期使用目的：
1. 可用它分离撞针引导环和喷嘴调整螺母
2. 安装或拆卸 LX 密封圈
