VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 控制单元 MDC 3200+
主菜单
开启 MDC，总是先进入主菜单“Main Menu”。屏幕将显示“Ready”（见下图位置 1）。摁[en-
ter]或[↓] 键进入子菜单。使用[→] 或[←]键查看主菜单中的信息。使用[↑] 键查看方案设置
或参数设置里的点胶频率和点胶时间信息（取决于方案设置是否开启）。所有菜单级都是回
饶式，可任意使用[→] 或[←]键穿行整个菜单级的所有菜单项。
须知！（屏幕显示“Ready”）
在此菜单级，若超过 10 秒不摁键，屏幕将自动跳回显示“Ready”。若在子菜单不摁键，屏幕
也将跳回显示“Ready”，只是等待时间稍长。
屏幕的右上角将显示点胶频率（见下图位置 2），此点胶频率可通过当前参数设置来调整。
切换选择引脚不会改变屏幕显示。仅在子菜单“Scenario”开启时，屏幕显示“Scenario”（在子
菜单输入参数时，将一直显示点胶频率）。在子菜单时，如下图位置 3 将显示字母，来代指
所在的菜单项（PP = Pulse Parameters 脉冲参数，H = Heater 加热块，S = Status 状态，Sc =
Scenario 方案设置，SO = Service-Option 服务选项）。若在主菜单，位置 3 将显示“A”。若开
启了校准偏置，在频率和 A 之间将出现一个星号（请参考章节 7.11）。
屏幕下行将显示维护信息（如图位置 4）。若维修条（如图位置 5）8 格已满，需返厂保养。
若维修条满 4 格，说明脉冲数已到达预设脉冲极限的一半。请注意，维修条仅在开启 MDC
时更新！
在“Tappet”和“Nozzle”菜单，既显示当前脉冲计数（维修条）又显示设定的参考极值。
若使用了加热块，屏幕将不显示“Ready”，而是显示当前温度值。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 控制单元 MDC 3200+
23
子菜单“Pulse Parameters”脉冲参数
可在子菜单“Pulse Parameters” 检索并修改点胶过程中的脉冲参数。可在下列图表查看参数限
制。超出数值范围的参数无法输入。在此，rising 和 falling 的值对应 80 % needle lift。若 nee-
dle lift 变小，rising 和 falling 的值可相应减小。“Scenario”为 OFF 关闭时，当前脉冲频率将显
示在屏幕的右上角（位置 2 见上页）。
子菜单“Heater”加热块
可在 MDS 3200
+
微喷射点胶系统，接入喷嘴加热块（MDH-230te、MDH-230tf、 MDH-230tg 和
MDH-230th）。系统接入加热块后，主菜单将显示实时温度值（单位°C），而不再显示
“Ready”。
注意！（高温）
喷嘴加热块最高可加热至 180 °C。操作期间不要碰触加热区，等待其冷却后再进行操作。
使用加热块，可帮助控制流体的动力粘度。在很多情况下，点胶介质要借助加热才会出胶。
如果点胶应用需要恒温进行，或点胶的温度要求高于室温，可加装喷嘴加热块。
要达到设定的目标温度，通常需要一些时间。下表展示了，不同加热块加热到特定目标温
度，所需要的时间（单位，秒）。由于加热条件会被不同的因素，如，室温或使用的液盒等
影响，以下表格仅供参考。若加热块接入的电压不正确（见下页菜单图），加热时间可能会
更长。由于技术原因，LED 加热指示灯从闪烁变为长亮，耗时更长。
目标温度
(°C)
加热时长（秒）
MDH-230te
电压 230 V
MDH-230tf
电压 230 V
MDH-230tf
电压 110 V
MDH-230tg
电压 230 V
30
-
40
-
40
40
60
50
-
70
60
-
50
-
70
120
140
80
400
80
160
-
160
-
120
可通过菜单项“Temperature”设置想要的目标温
度；
在菜单项 “Heater Voltage”将加热块切换至本地电
压；
进入菜单项“Switch”，切换加热块开关。
须知！
关闭加热块，MDC 将对串行指令
“TEMP:?”，回复“No Heater”。
24
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 控制单元 MDC 3200+

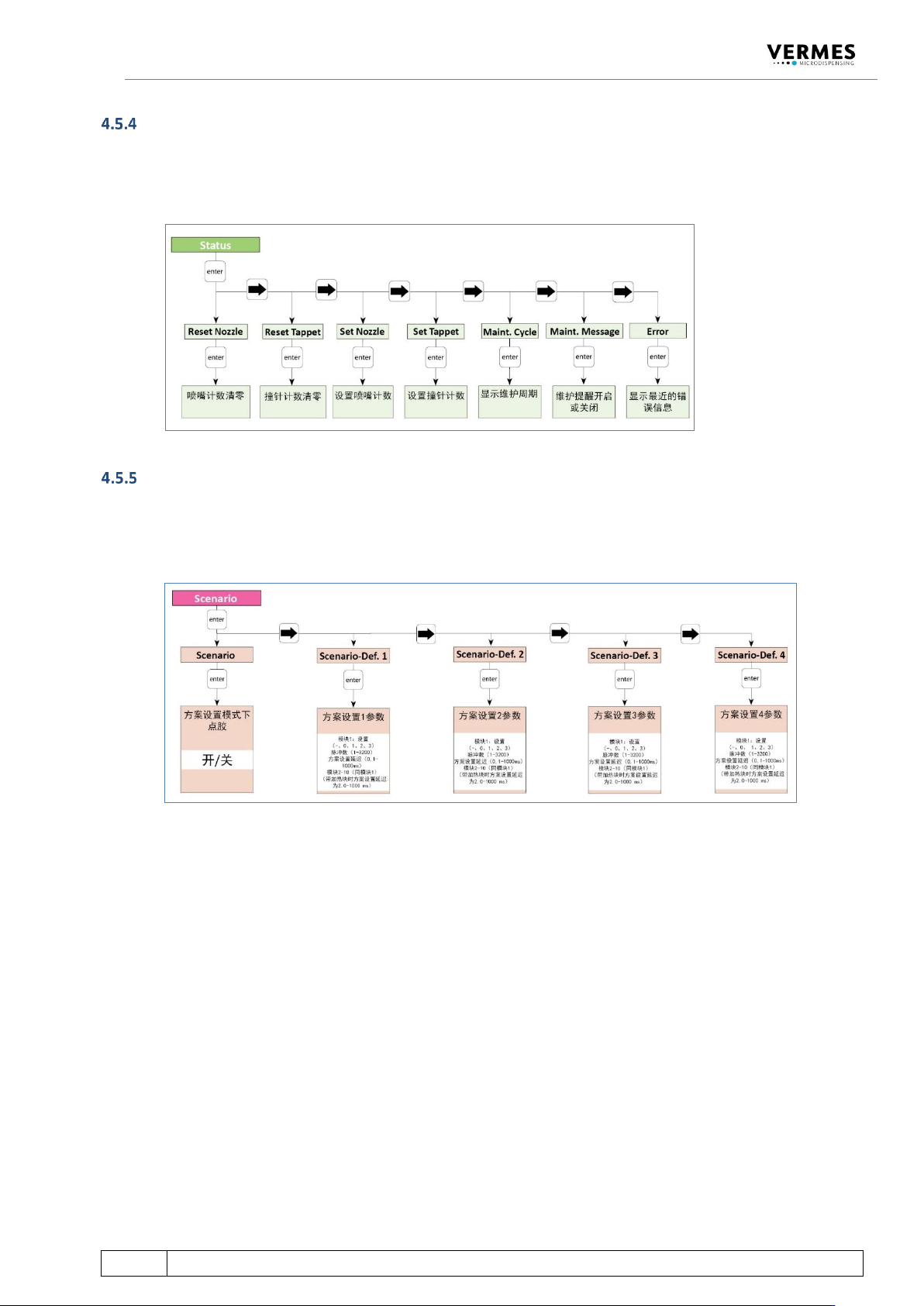

子菜单“Status”状态
可在此菜单设定或删除现有的撞针或喷嘴更换周期（脉冲计数极值）。在“Maint. Cycle” 查看
维护周期状态，在 “Maint. Message” 设定是否开启维护保养提示。在“Error”菜单查看系统最
近的错误信息（最多 50 条），错误信息中附带了时间信息(UTC)。如何消除错误信息，请参
考章节 11。
子菜单“Scenario”方案设置
可在子菜单“Scenario” ，决定是否开启方案设置（见章节 7.8）。还可在此输入预定义的方案
设置参数。以下 4 个方案设置都包含子菜单，可在此设置参数。第二个图表将介绍这些子菜
单的结构。请看下表中的参数设置限制。
使用 [→] 或[←] 键，在 4 个方案设置中随意切换。
在菜单项“Scenario-Def.”，摁[enter]键，进入对应的子菜单，并在此输入脉冲参数。下面的图
表,将介绍这些子菜单的结构。
在“Sc:1.1 Setup” 菜单下，选择编号“0”、“1”、“2” 或 “3”来选择一个 Setup 设置。“0” 代表常规
工作配置，“1” 到 “3” 对应 Setup 1 到 3 中的参数。此外，还可选择“-”，不再添加任何参数设
置模块。此方案设置将到此模块结束，且不可在菜单中设置更多模块（如果后期将“-”替换为
一个 Setup 编号，接下来的设置模块将自动在菜单中激活）。如果直接在第一模块选“-”，系
统仅执行工作配置参数。
设置第一模块：选择某个 Setup 编号后（“0”、“1”、“2” 或 “3”），可接着设定一个独立的 NP
（脉冲数）。用此 NP 覆盖设置中已设定的 NP。 然后摁[→]键进入 Scenario-Delay（方案设置
延迟），在此标准值为 10 ms。与常规 Delay（延迟）设置一样，系统接入加热块后，最小
Scenario-Delay 须从 0.1 ms 升至 2.0 ms。
设置第二模块：再摁 [→] 键进入第二模块(“Sc:1.2 Setup”)，这里的选项跟第一模块一样。总
而言之，若未选择“-”，可结合最多 10 个模块设置，每个模块包含 Setup（编号选项）、独立
的 NP 和 Scenario-Delay。设置完最后一个模块后可设定 PLCStop 开关状态。若开启，一旦触
发信号切换至“low”低电平位置，方案设置将自动中断，且无法执行接下来的设置模块。若
PLCStop 关闭，仅在某个设置模块中的 NP 被设置为“infinite”（无限）时，对触发信号有影
响。直到脉冲信号切换至“low”低电平位置，系统会一直用此参数点胶。若触发信号到达设置
