VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
45
7.5 输入参数
可快速更改点胶参数，参数名称显示在屏幕上行，参数值显示在下行。小数点前一位
数字闪烁，代表该数值可被更改。
摁 [↑]键增加。
摁 [↓]键降低。
摁[→]键向右移一位。
摁 [←]键向左移一位。
选择其它非数值选项，操作类似。
摁 [→]或 [←]键切换开关。
必须摁 [enter]键来确认输入，并保存当前选项。
然后屏幕将调回上级菜单。
摁[esc]键删除且不保存当前选项 ，摁屏幕返回下一菜单级。
重要提示！（自动更改数值）
用方向键更改数值时，上级数位若从 “1“ 被改成 “0“，光标将自动右移一位。右移的数
位值将自动变成 5，但可按需调整。
7.6 保存参数集
10 个存储位置，可用来存储菜单里的点胶参数及存储加热参数。
步骤 1：摁 [save]键打开存储菜单。
步骤 2：用方向键选择想要的存储位值。
步骤 3：摁 [enter]键确认。
重要提示！
摁 [esc] 键取消保存。也可在子菜单“Pulse Parameters” （章节 4.5.2）保存参数。
7.7 加载参数
可随时加载存储在系统里的参数组合。
步骤 1：摁[recall] 键打开加载菜单。
步骤 2：使用方向键选择想要的存储位值。
步骤 3：摁 [enter]键确认。
重要提示！
摁[esc]键立刻中断加载程序。
46
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作

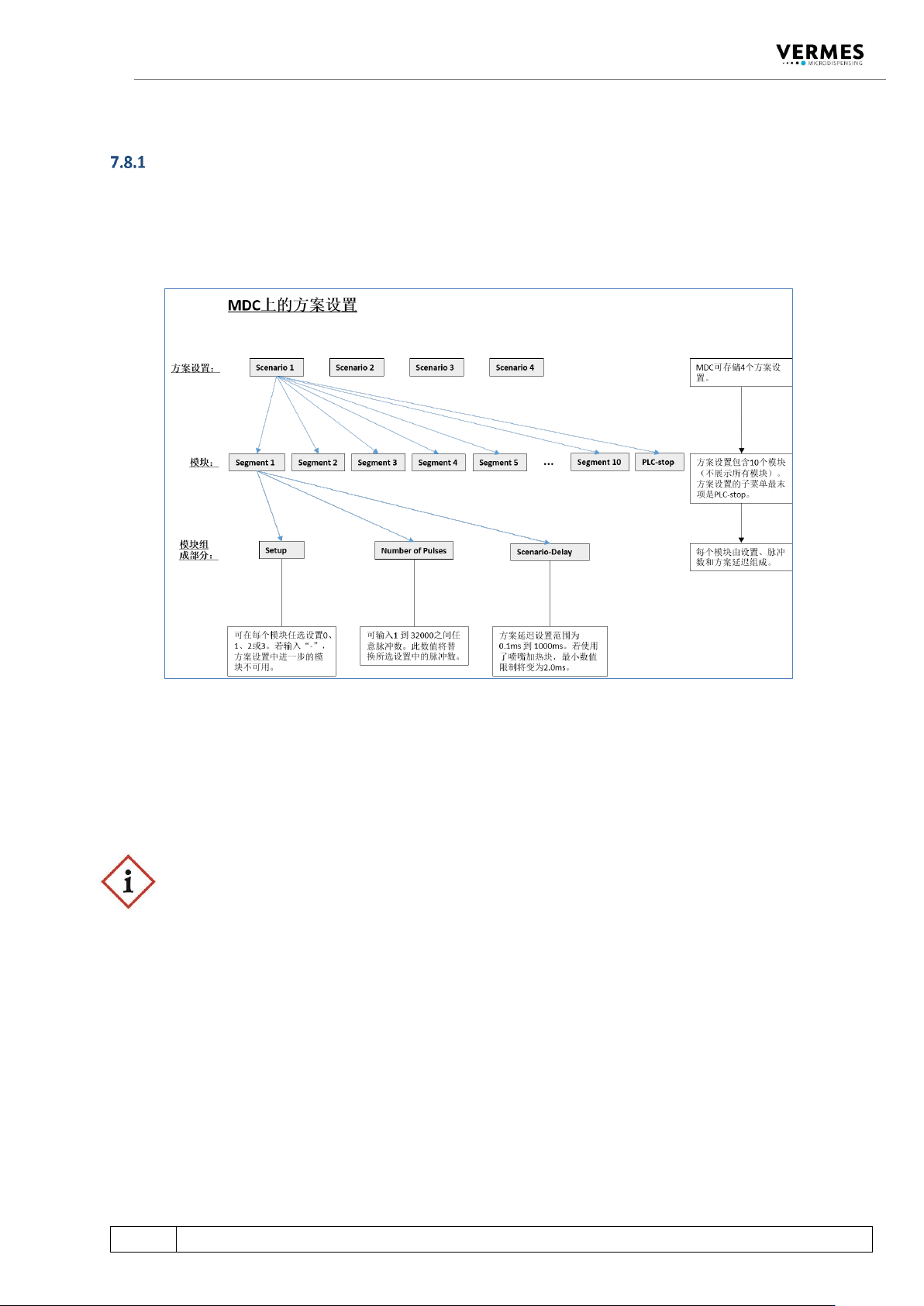

7.8 方案设置
不仅可在 MDC 3200
+
中保存参数设置，还可以定义参数组合，也就是方案设置。
方案设置基础知识
每一个方案都由 10 个模块组成，每个模块包含 Setup（设置）、特定的 Scenario-Delay
（方案设置-延迟）以及 Number of Pulses（脉冲数）（见下图）。最多可定义 4 个方
案， 0、1、2 和 3，且 4 个方案设置可任意组合。每个方案设置最多可串联 10 个模
块，选择串联模块时，一旦输入 “-”串联即结束。菜单不再显示更多模块。在第 1 个模
块输入“-”，系统将执行工作配置参数 (setup 0)， 而不是方案设置参数。
可在每个方案设置的串联模块设置脉冲数。此脉冲数将替换初始设置时保存的数值。
脉冲数值范围在 1 到 32,000 间，甚至也可设置为“infinite”（无限）。若设置为 “infi-
nite”，点胶是否终止取决于触发信号（见下一部分）。
Scenario-Delay 方案延迟参数代表两个串联模块间的时间间隔。可设置范围是 0.1 ms 到
1000 ms。
重要提示！（安装了加热块的 Scenario-Delay）
若系统接入喷嘴加热块，同常规的 Delay 设置一样，Scenario-Delay（方案设置-延迟）
设置不能低于 2.0 ms。
每个方案设置都带 scenario PLC-stop 开关设置。若设置为 “ON”，可提前结束方案设置
点胶。此时触发一旦被切换为 “low”低电平，方案设置点胶自动结束。若被设置为
“OFF”，仅在某个模块的 Number of Pulses 被设置为“infinite”（无限）时触发有效。触
发一旦被切换到“low”低电平，系统将切换到下一个 Scenario-Delay 方案延迟，继续运
行已定义的串联模块。 不同于 “ON” 设置， 方案设置点胶不会完全结束。
可通过按键（见下部分）或远程控制 RS-232C 串口（见章节 8.1.2）来控制方案设置。
需将子菜单的 “Scenario” 菜单项设置为 “ON“。此时屏幕将在通常显示频率的位置显示
“Scenario”。也可直接通过 select pins 选择引脚（见章节 7.8.3）来控制方案设置点胶。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
47
方案设置输入
进入子菜单“Scenario”（方案设置）（见章节 4.5.5，子菜单“Scenario”），输入方案设
置参数。 在主菜单摁[enter] 键，然后摁两次 [←] 键，再摁 [enter] 键进入菜单项
“Scenario“。摁 [enter] 键，然后使用 [↑] 或[↓] 键在 “ON” 和“OFF”间切换。选择 “ON”
并摁 [enter]键确认。
可用 [→] 键选择想要的方案（见章节 4.5.5，子菜单“Scenario“，“Scenario-Def”图表）。
摁 [enter]键，输入第一个 Setup 参数 (“0”, “1”, “2”, “3” or “-“) 并摁[enter]确认。摁方向
键 [→] 进入 “ScNP”，可在此输入点胶数。此数值将替换存储在方案设置里的点胶数。
点胶数范围可设置为 1 到 32,000，也可设置为 “infinite”（无限）。摁 [→] 键进入
“ScDL”，可在此设置 Scenario-Delay 方案延迟。之后摁[enter]确认。
重复上述步骤来设置第二个串联模块。依次类推直到完成所需串联模块的设置（最多
可定义 10 个串联模块）。若想结束串联模块设置，可输入“-ˮ 替代参数设置。菜单将
不再显示进一步的串联模块。若在既定的串联模块输入 Setup 参数来替换“-” ，此模块
将自动打开。系统将使用方案设置里的点胶参数，默认 10 ms 作为 Scenario-Delay 参
数，也可单独更改这些数值。
最后一个串联模块后，摁 [→] 键进入菜单项 “PLCStop” (Scenario-PLC-Stop)。摁[enter]
键，再用方向键切换“ON” 和 “OFF”开关。 摁 [enter]键确认（由于系统菜单为环绕式，
若只想更改子菜单“PLCStop”里的设置，可摁一下[←]键快速进入）。
其余方案设置步骤同上（一共可定义 4 个方案设置）。可通过触发来启动方案。通过
按键、PLC 接口或通过串口发送“Valve Open” 指令（无参数），来启动方案设置点胶。
须知！
通过串口 Up/-Down ， [F1] 键无法启动方案点胶。
