VTK- VS - BA - 015c -J | MDS 3200+ 系列 - 使用手册 | 操作 55 拆卸 MDH-230tf 加热块 先在加热设置菜单关闭 加热块，然后 再拆卸。请耐 心 等待 充分冷却后，再进行 下一步 操作。 用工具 MDT 302 ，拧 下喷嘴单元。 小心地拉出加热块。 拧下无止推力轴承 MDH 230 t-fix 。 从轴承上取下 O 型 圈。 注意不要将 O 型圈放入 超声波清洗箱。 7.…
54
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
步骤 1
打开加热块，设置目标温度。 等待系统达
到目标温度（见章节 4.5.3 中的表格）。
摁 [adj]键开启校准。系统会自动触发 500
个脉冲，为阀的校准做准备。
步骤 2
使用工具 MDT 301，将喷嘴单元 “MDH
230tf-fix” 向上拧入液盒，直到红色指示灯
亮起 。
屏幕将显示 1100 或更高一点的校准值。
注意！确保撞针引导环 “H”（不锈
钢）和喷嘴已正确安装到喷嘴调整
螺母。
步骤 3
将液盒上的喷嘴单元向下慢慢拧松，直到
红色指示灯熄灭。
屏幕将显示校准值 985 – 1000。
注意！若校准值不稳定或 5 秒内快
速下降，需从步骤 1 开始重新校
准。
步骤 4
将液盒上的喷嘴单元慢慢向上拧紧，直到
绿灯亮起。屏幕将显示校准值为 1030 –
1040。 校准成功，摁[enter]键确认。
注意！仅在绿色 LED 校准灯亮起
时，才可摁 [enter] 键确认完成校
准。
重要提示！
小心地将喷嘴单元拧到液盒上。垂直拧入喷嘴单元，避免歪斜拧入损坏内螺纹。
重要提示！
确保校准值不要超过 1250，否则可能损坏撞针。
须知！
校准顺利完成后，绿色的 LED 灯将在 5 秒后熄灭。
可随时摁 [esc]键中断校准。
校准完成。
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 操作
55
拆卸 MDH-230tf 加热块
先在加热设置菜单关闭加热块，然后再拆卸。请耐心等待充分冷却后，再进行下一步
操作。
用工具 MDT 302，拧下喷嘴单元。
小心地拉出加热块。
拧下无止推力轴承 MDH 230t-fix。
从轴承上取下 O 型圈。 注意不要将 O 型圈放入超声波清洗箱。
7.13 关闭 MDS 3200
+
步骤 1：点胶应用完成，阀回到停机位。
步骤 2：断开气压供给，必要时用 MDT 309 密封塞堵住胶筒。
步骤 3：关闭控制器（ON/OFF 开关键在控制器的后面板），然后等待几秒钟，让控制
器释放电压。
步骤 4：断开胶筒与阀的连接。
步骤 5：断开阀上所有的电线。
步骤 6：拧下所有用来固定阀的螺丝。
若点胶介质有自凝性，拆下各组件后需尽快清洗以免堵塞。要特别注意阀以
及与点胶介质有过接触的所有组件的清洗。拆卸与清理说明，请参考章节 9
“清洗”。
56
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 通讯接口

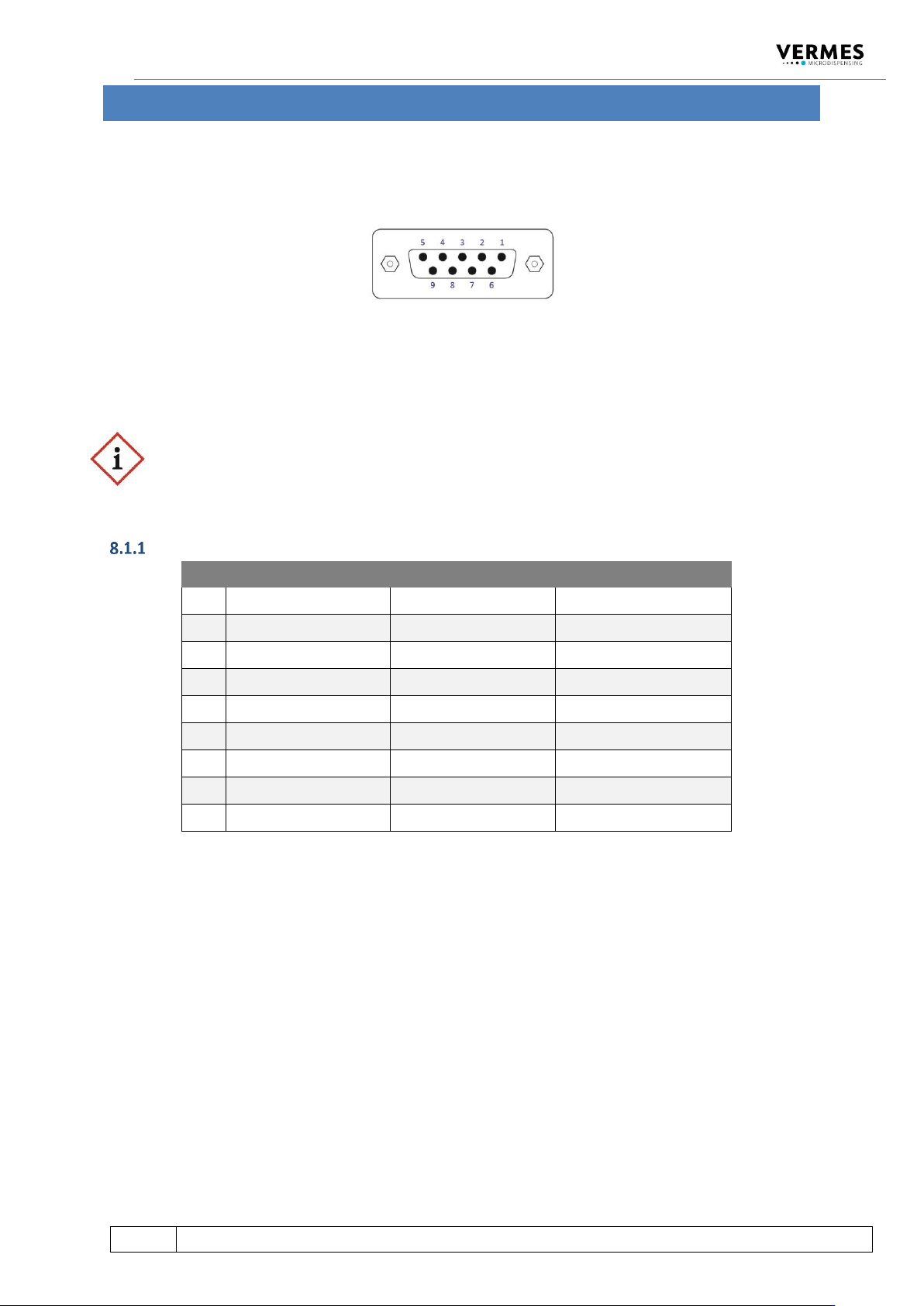

8 通讯接口
MDC 3200
+
上有 3 种通讯端口。 9-pin RS-232C 串口、 15-pin PLC 接口和 AUX 接口。
8.1 串口 RS-232C：9-Pin Sub-D
本地接口按照 SCPI 标准构造。 “Standard Commands for
Programmable Instruments” 简称 SCPI，是用来控制和编程的标准指令集。SCPI 指令以 ASCII
文本形式传输，可在任何开发环境下，由任何可选编程语言生成。串行接口适用于软件握手
通信。未使用硬件握手通信。
重要提示！（触发和串行通信）
触发脉冲序列时，不要通过此接口发送指令。串口通信仅发生在不同的触发脉冲之间
（DosOK 信号处于“high”高电平）。开启加热块时尤其如此。
此外，仅在 MDC 处于主菜单时，才可向它发送数据。而且向控制器发完数据后，要先等待
“OK” 信号才能进行下一步操作。
引脚分配
引脚
特点
电平
功能
1
预留
___________
___________
2
输出
TX
串行输出信号
3
输入
RX
串行输入信号
4
接至 PIN 6
5
接地
接地
6
接至 PIN 4
7
预留
___________
___________
8
预留
___________
___________
9
预留
___________
___________
MDC 3200
+
RS-232C 协议采用 RS-232C 标准，专为通过 1:1 连接的串行电缆与 Sub-D 9 pin 接
头进行通信而设计。
MDC 3200
+
使用以下参数配置进行通信：
同步模式：半双工传输
Bits/s：9600 – 115200 （5 个选项可选，请见章节 4.5.6）
起始位： 1
串长度：8 bit (ASCII)
奇偶校验位：无
停止位： 1
记录：无
