36
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 初始操作
Grip here!
步骤 2： 将带波形套的 5 pin 传感插头，接入点胶阀上黄色标记的插口。
重要提示！ （连接电线）
接入时，请确保插头和插口上的两个红点对齐。
重要提示！（松开连接处的弹簧锁）
连接器由弹簧锁固定，断开连接前请松开弹簧锁。捏住插头的波纹处并向后拉（请见
下图），松开弹簧锁。 然后继续捏着波纹处拉开插口和插头。
不要强拉电线！
捏住这里
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 初始操作
37
6.3.3.3 电源线
控制器电源线为黑色。
重要提示！（点胶阀型号）
先检查点胶阀型号，再将系统接入电源（110 V 或 230 V 交流电）。
步骤 1：在控制器后面板的插口接入电源线。后面板请参考章节 4.3。
步骤 2：电源插口上有一个固定环，用来防止电源线滑落。
步骤 3：将电源线插入电源。
步骤 4：摁控制器后面板上的 ON/OFF 开关按钮 。
须知！（未接入点胶阀）
若系统未接入点胶阀，屏幕将显示错误信息 （“101 Incorr. Valve”）。此时要关闭
控制器并断开电源，完整安装后，再开启系统。
6.4 带冷却适配头的阀
如果阀带冷却适配头（MDV 3200A-HS 或 MDV 3200A-HS-UF），可在
阀上接入压缩空气（软管内径为 3 mm 或 6 mm，依型号而定）。
将软管一端插入阀冷却空气入口处 (1)（保护环会自动锁住）；另一
端接入压缩空气供给。
图 (2) 为冷却空气出口，被加热过的压缩空气从这里排出。在出口插
入软管，以延长排气口。保护环会自动锁住软管。固定排气口尾端，避免影响点胶操
作。
重要提示！（ MDV 3200A-HS 新的冷却空气适配头）
请注意，最新版本的 MDV 3200A-HS 上安装了新的冷却空气适配头，软管内径为 4
mm。需将软管套住适配头，而不是插入适配头。排气口与图片稍有出入。
需使用 2 bar 的压缩空气进行冷却。热熔胶或其它高温应用需使用的气压较高， 约
4 bar。
重要提示！（压缩空气质量等级）
压缩空气质量应符合 DIN ISO 8573-1 标准。
保证冷却阀体的气压供应无尘污，且符合 DIN/ISO 8573-1 标准的 1、3、2 等级。
固体颗粒：最大 0.1µm；允许浓度 0.1 mg/m³ = 质量等级 1
含水量：最大压力露点 -20°C；允许密度 0.88 g/m³ = 质量等级 3
残油： 0.1 mg/m³ max. =质量等级 2
38
VTK-VS-BA-015c-J | MDS 3200+ 系列-使用手册 | 初始操作

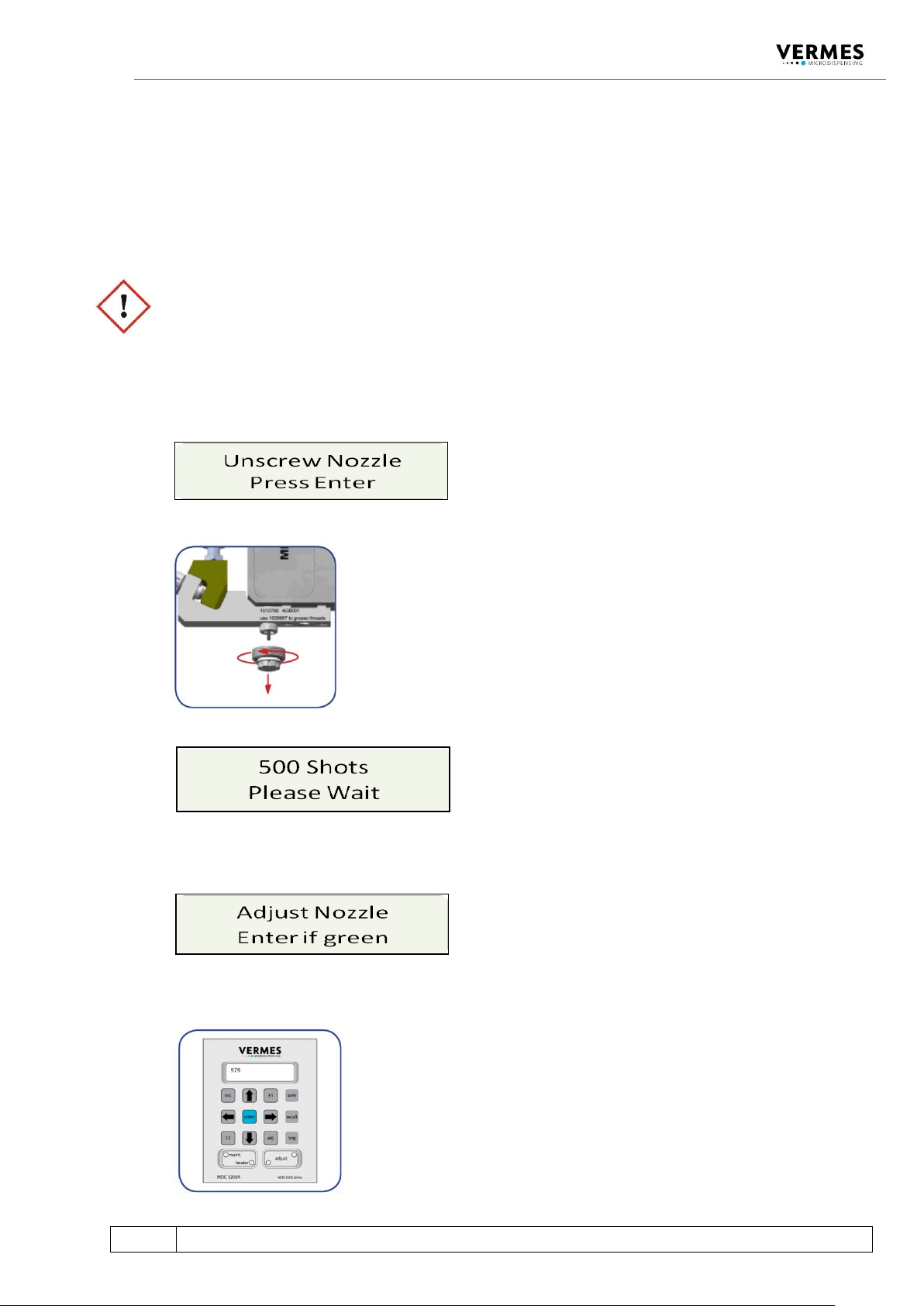

6.5 校准过程
接下来将介绍如何校准。为保证精准可重复的点胶结果，开始点胶应用前，需要先校
准。 可直接通过 MDC 控制校准，也可通过 RS-232C 串口远程控制校准。远程校准的详
细信息，请参考章节 8.1.2 和 8.2.2。
校准是为了调整喷嘴和撞针的相对位置。需要在应用开始前完成校准。每一次初始操
作前或是拆卸喷嘴单元后，都必须校准 。为避免点胶过程出现泄漏，校准过程尤为重
要。带喷嘴加热块的校准，请参考章节 7.12.3。 针对特殊应用，可输入服务代码 33 设
置校准偏置（见章节 7.11）。
注意！（校准前先清洗）
校准前先清洗系统。沾在喷嘴和撞针表面的污垢颗粒会影响校准结果。 尤其注
意，撞针引导环上的 O 型密封圈应无油脂、无污垢（清洗信息，请参考章节
9）。
摁控制器上的[adj]键，开始校准。
步骤 1：
将出现以下信息。
用工具 MDT 302 或 MDT 301，将喷嘴单元完全从液盒上拧下来（逆时针方向）。摁
[enter]键确认。
此时，屏幕将显示 “500 Shots – Please Wait”。通过这些脉冲，阀将为校准做好准备。
等待屏幕通知再进行下一步操作。
步骤 2：
屏幕将显示 “Adjust Nozzle – Enter if green”。
几秒过后， 屏幕上的信息将消失，显示当前校准值。刚开始校准值大约在 960 和
985。 将喷嘴单元拧入液盒 （顺时针方向）。
