Ref No. Remarks R 1 Q'ty 14-K 基板位置決めリフト:SPG PCB POSITIONING LIFT:SPG ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 N610140071AA Part Nam e 備 考 セク ション No . PARTS LIST Section No. R 3 BEARING 2 …

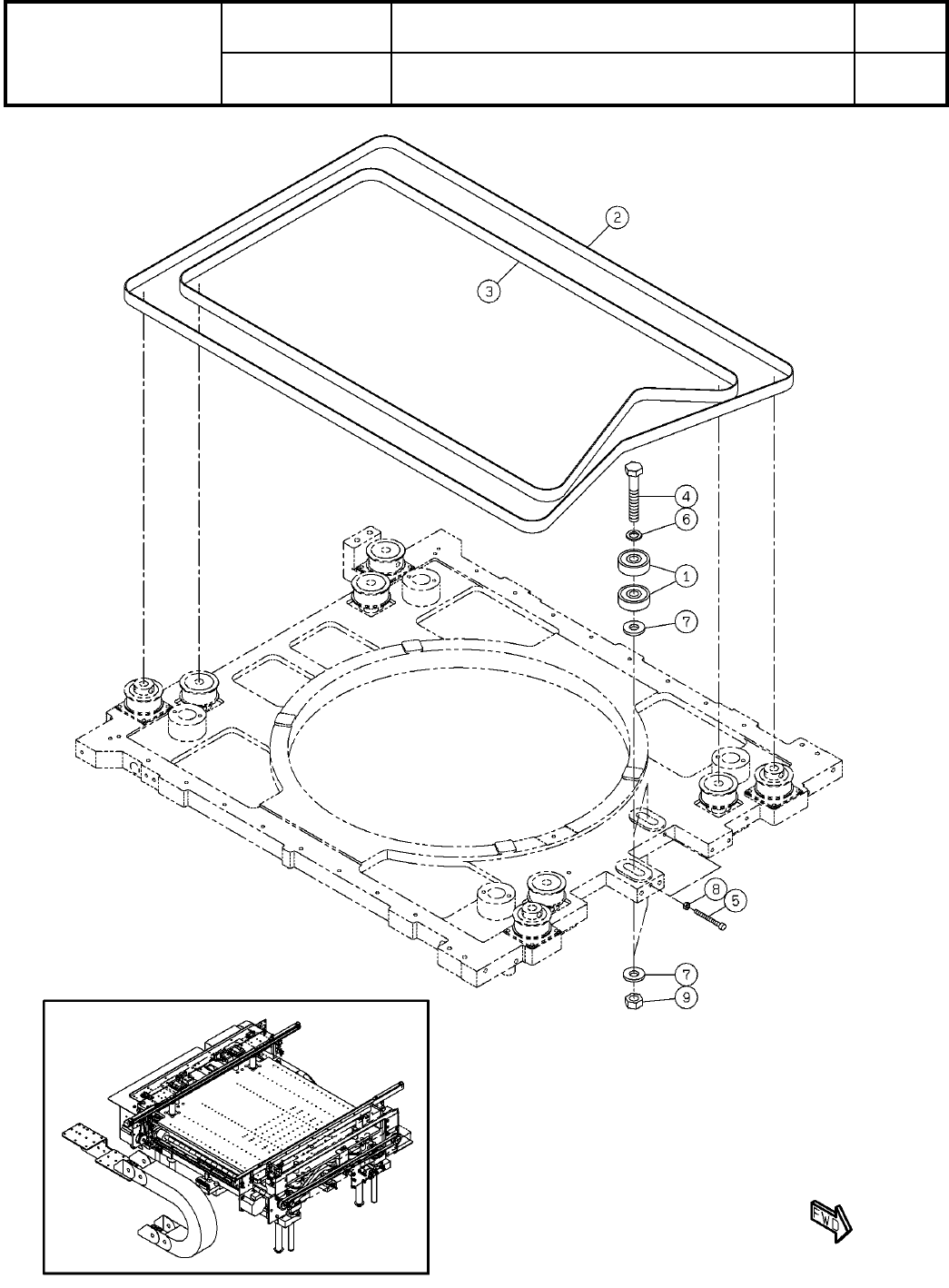

14-K
基板位置決めリフト:SPG
PCB POSITIONING LIFT:SPG
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610140071AA
セクションNo.
PARTS LAYOUT
Section No.
--
S83
( KN610140071AA-15-11 )
Ref
No.
Remarks R
1
Q'ty
14-K
基板位置決めリフト:SPG
PCB POSITIONING LIFT:SPG
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610140071AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BEARING
2
1 KXF00LCAA00 6300ZZCM
T-BELT
1
2 KXF0E0RZA00 2115-5GT-15(DDA)
T-BELT
1
3 N510064356AA 1800-5GT-15(QL232N1)S-107361
BOLT
2
4 N510017683AA
Hexagon head bolt Best class M10X65-6g 4T A2J (Trivalent)
BOLT
2
5 N510017366AA
Hexagon socket head cap screw M4X40-10.9 A2J (Trivalent) Full thread
WASHER
2
6 N510018505AA
Round finish plain washer 10 10H A2J (Trivalent)
WASHER
4
7 N510020103AA Thick washer M10
NUT
2
8 N510017855AA
Hexagon nut Type-1 Best class M4-6H-4T A2J (Trivalent)
NUT
2
9 N510017887AA
Hexagon nut Type-1 Best class M10-6H-4T A2J (Trivalent)
S84
--
( KN610140071AA-15-11 )
14-L
基板位置決めリフト:SPG
PCB POSITIONING LIFT:SPG
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610140071AA
セクションNo.
PARTS LAYOUT
Section No.
--
S85
( KN610140071AA-15-12 )
