14-B
基板位置決めリフト:SPG
PCB POSITIONING LIFT:SPG
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610140071AA
セクションNo.

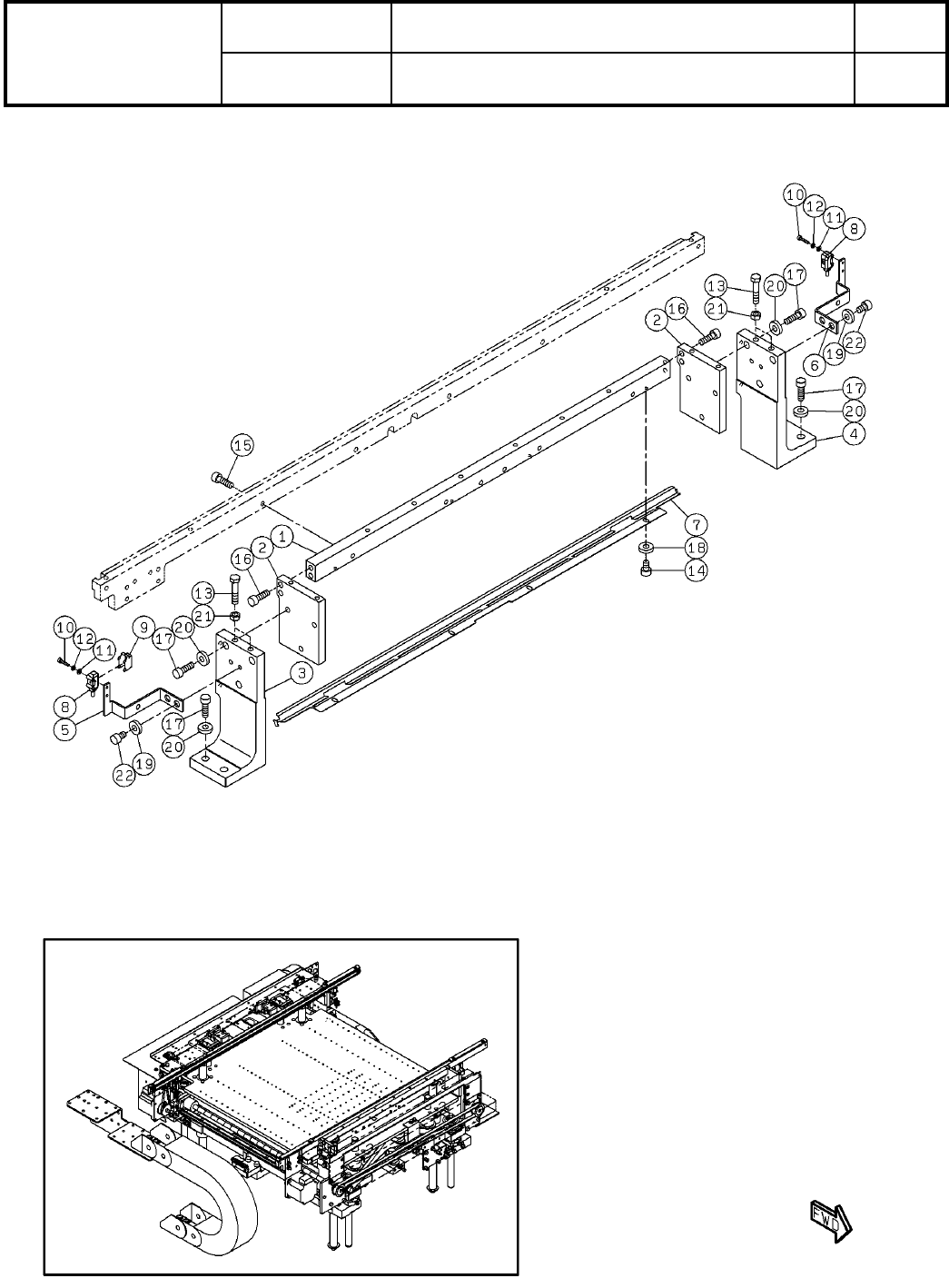

PARTS LAYOUT
Section No.
--
S65
( KN610140071AA-15-2 )
Ref
No.
Remarks R
1
Q'ty
14-B
基板位置決めリフト:SPG
PCB POSITIONING LIFT:SPG
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610140071AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210172303AB
PLATE
2
2 N210172304AC
BRACKET
1
3 N210172305AC
BRACKET
1
4 N210172306AC
BRACKET
1
5 N210172342AB
BRACKET
1
6 N210172343AB
DOG
1
7 N210172350AB
SENSOR(1650-2050mm)
1
8 N610164118AA
CONTROLLER
1
9 N310E39E10 E39-E10
BOLT
4
10 XVE2B10FTC Hexagon socket head cap screw M2X10-12.9 SOB
WASHER
4
11 N510018477AA
Small round-plain washer 2 10H A2J (Trivalent)
WASHER
4
12 N510018324AA Spring lock washer No.2 2 S A2J (Trivalent)
BOLT
4
13 N510018865AA
Hexagon head bolt M5X25-6g 4T A2J (Trivalent) (no mark)
BOLT
4
14 N510017341AA
Hexagon socket head cap screw M3X8-10.9 A2J (Trivalent)
BOLT
4
15 N510017351AA
Hexagon socket head cap screw M4X16-10.9 A2J (Trivalent)
BOLT
4
16 N510017395AA
Hexagon socket head cap screw M5X16-10.9 A2J (Trivalent)
BOLT
10
17 N510017398AA
Hexagon socket head cap screw M5X20-10.9 A2J (Trivalent)
WASHER
4
18 N510020098AA Thick washer M3
WASHER
4
19 N510020099AA Thick washer M4
WASHER
10
20 N510020100AA Thick washer M5
NUT
4
21 N510017862AA
Hexagon nut Type-1 Best class M5-6H-4T A2J (Trivalent)
BOLT
4
22 N510017346AA
Hexagon socket head cap screw M4X12-10.9 A2J (Trivalent)
S66
--
( KN610140071AA-15-2 )
14-C
基板位置決めリフト:SPG
PCB POSITIONING LIFT:SPG
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610140071AA
セクションNo.
PARTS LAYOUT
Section No.
--
S67
( KN610140071AA-15-3 )
