N7202A029B40_SPG_Parts List_零件部品一覽表.pdf - 第472页
99-B 密閉ヘッド 充填ユニット Mサイズ(L =320mm): SPG Closed Head Filling Unit M-s ize(L=320mm):SPG パーツレイアウト Kit No . キット品番 Kit Name キット名称 N610139816AB セクションNo. PARTS LAYOUT Section No. - - O217 ( KN610139816AB-04 -2 )
Ref
No.
Remarks R
1
Q'ty
99-A
密閉ヘッド 充填ユニット Mサイズ(L=320mm):SPG
Closed Head Filling Unit M-size(L=320mm):SPG
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610139816AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
JOINT
2
1 N210163824AA
COLLAR
2
2 N210163825AA
PLATE
1
3 N210190797AA
PLATE
1
4 N210163831AC
BRACKET
1
5 N210164676AB
BOLT
1
6 N210164677AA
BLOCK
1
7 N210164678AC
SHAFT
1
8 N210164679AC
SPRING
1
9 N210164681AB
COLLAR
1
10 N210164682AB
PLATE
1
11 N210164683AA
PLATE
1
12 N210168306AA
SENSOR
1
13 MTKP005378AA
CYLINDER
2
14 N510061428AA MDUB25-25DZ
BOLT
2
15 N510017558AA
SSS 003 Hexagon socket button head screw M6X20-10.9 A2J (Trivalent)
JOINT
4
16 MTNP000834AA M-5HL-4-X83
SHAFT
2
17 KXF0CP2AA00 NBJ02-6-65-M3-MA55
BUSH
2
18 KXF06CUAA00 SMT6UU-E
BRACKET
3
19 N510061432AA MUZ-025
BOLT
2
20 N510042032AA LH0816
BEARING
1
21 KXF0DPWAA00 7000ADB
SPACER
1
22 N510038536AA CF-301.6ZE
PIN
1
23 N510060823AA DP-A 5X15
PIN
2
24 N510060813AA DP-A 4X10
CABLE-SUPPORT
4
25 N510048517AA FT4
O216
-
-
( KN610139816AB-04-1 )

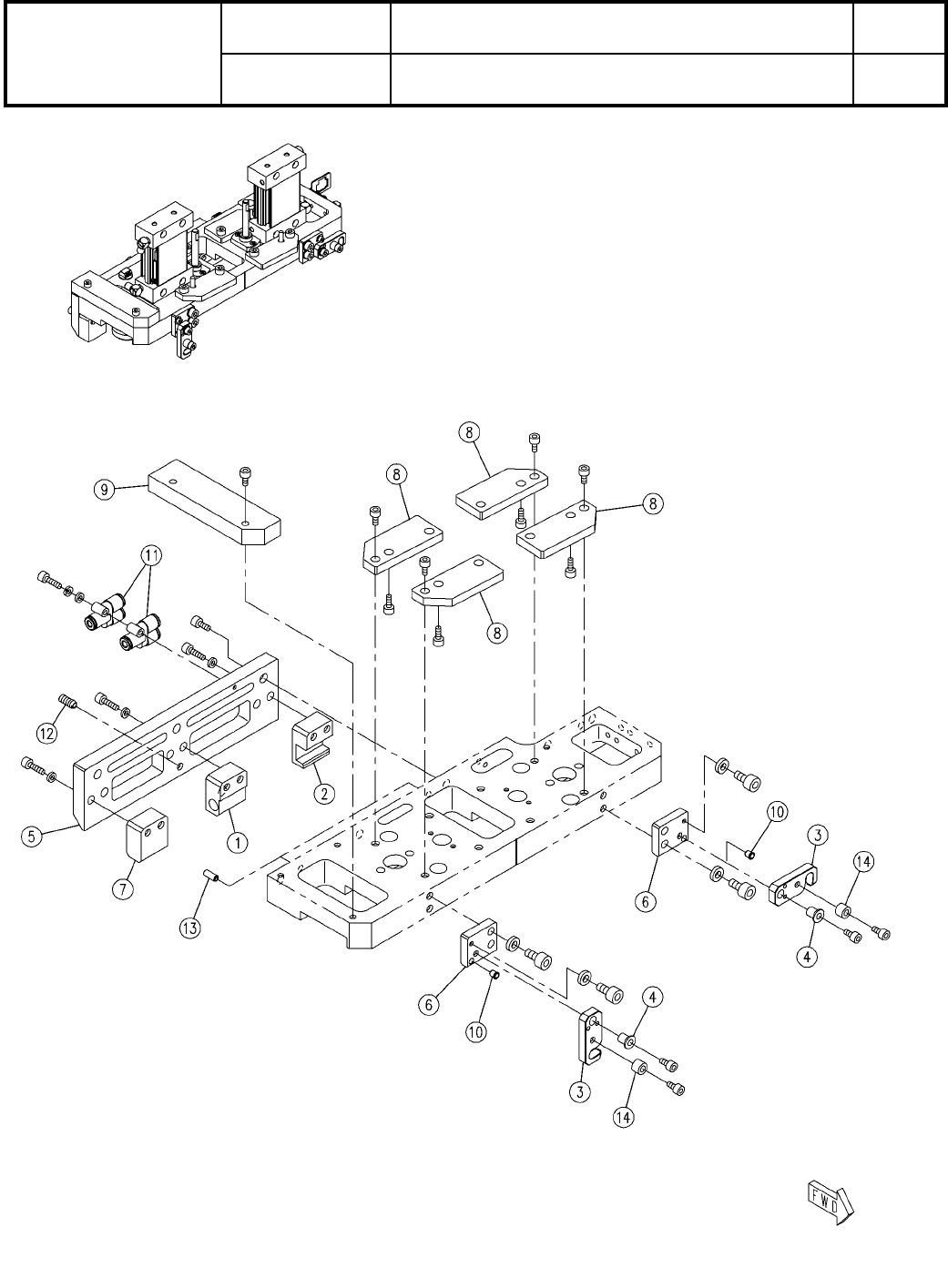

99-B
密閉ヘッド 充填ユニット Mサイズ(L=320mm):SPG
Closed Head Filling Unit M-size(L=320mm):SPG
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610139816AB
セクションNo.
PARTS LAYOUT
Section No.
-
-
O217
( KN610139816AB-04-2 )
Ref
No.
Remarks R
1
Q'ty
99-B
密閉ヘッド 充填ユニット Mサイズ(L=320mm):SPG
Closed Head Filling Unit M-size(L=320mm):SPG
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610139816AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BLOCK
1
1 N210164666AB
BLOCK
1
2 N210164667AB
ARM
2
3 N210163826AB
COLLAR
2
4 KXFB02ABA00
PLATE
1
5 N210164668AB
PLATE
2
6 N210163828AD
BLOCK
1
7 N210164680AC
PLATE
4
8 N210190798AA
PLATE
1
9 N210168305AA
PLUNGER
2
10 N510060066AA PPR-4
JOINT
2
11 N510066629AA KQ2U04-00A
PLUNGER
1
12 N986FP5
PIN
2
13 KXF0ARRAA00 SPP4-10(SUS)
SPACER
2
14 KXF0AQMAA00 CU-406
O218
-
-
( KN610139816AB-04-2 )
