64 ワンタッチサポート・ ベースユニット:M-s ize Base Unit M (Collectively Changing) パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610168465AC セクションNo. PARTS LAYOUT Section No. - - O139 ( KN610168465AC-00 )
Ref
No.
Remarks R
1
Q'ty
63
ワンタッチサポート・セットプレート:M-size
Set Plate M (Collectively Changing)
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610168464AD
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 MTPA001842AD
PLATE
1
2 MTPA001844AB
PLATE
1
3 N210200057AA
PLATE
1
4 N210200058AA
PLATE
1
5 N210200059AA
BRACKET
1
6 N210200060AA
BRACKET
1
7 N210200061AA
LINEAR-BUSH
4
8 N510069390AA TBM-6UU
C-RING
8
9 KXF0CE3AA00 STW-12(SUS)
SHAFT
4
10 N510069381AA LSW6-60-M3-N3-SC2(K04-058-10-0)
WASHER
4
11 N510018472AA
Iron round plain washer 3X10X1.0 (cromeite) A2J (Trivalent)
SPRING
4
12 N510059248AA CS 0.7-8-23
WASHER
4
13 N510069335AA SSW25-12
BOLT
8
14 N510067765AA Low Head Cap Screw M3X8-8.8 A2J(Trivalent)
O138
--
( KN610168464AD-00 )
64

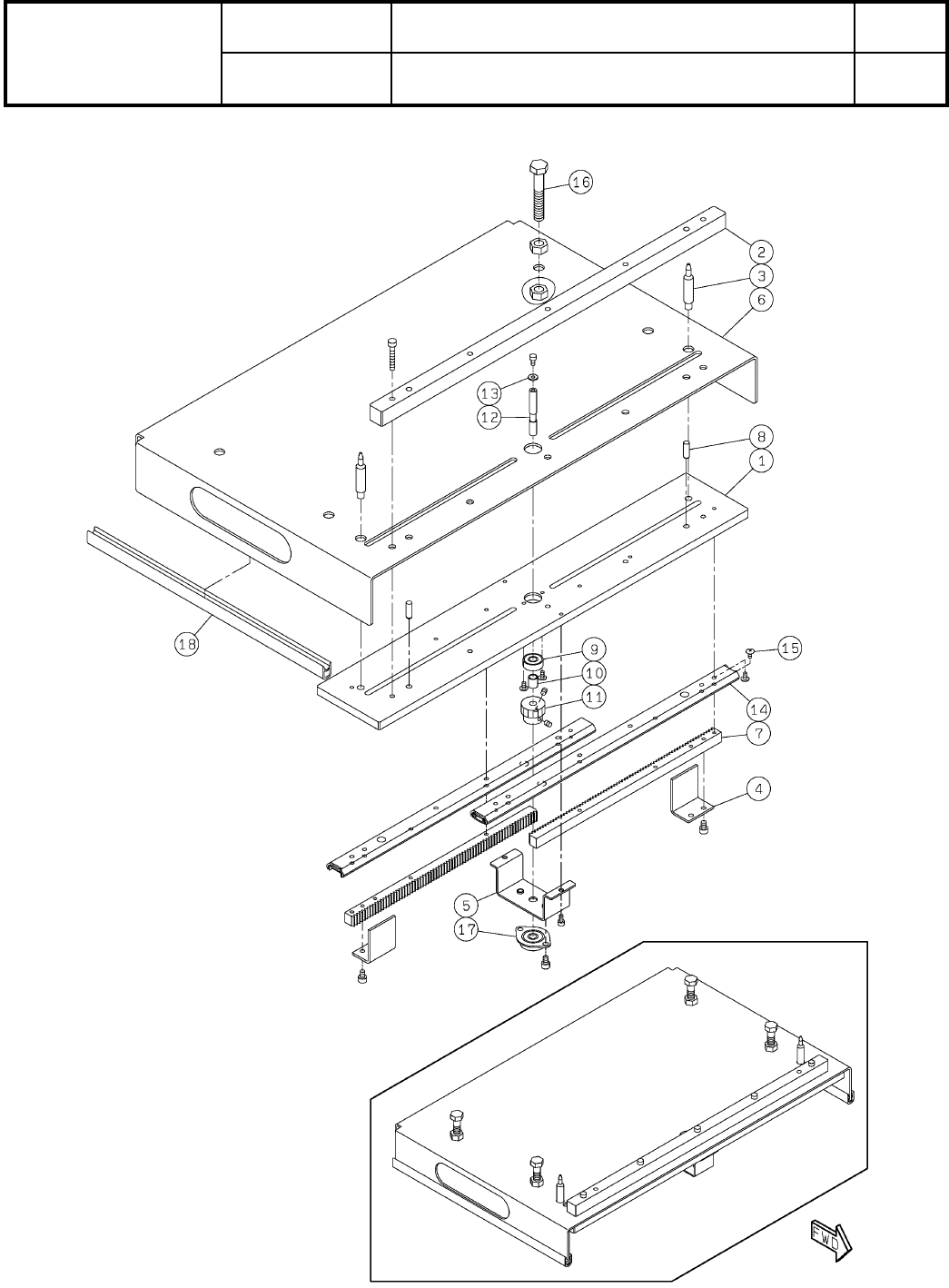

ワンタッチサポート・ベースユニット:M-size
Base Unit M (Collectively Changing)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610168465AC
セクションNo.
PARTS LAYOUT
Section No.
--
O139
( KN610168465AC-00 )
Ref
No.
Remarks R
1
Q'ty
64
ワンタッチサポート・ベースユニット:M-size
Base Unit M (Collectively Changing)
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610168465AC
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210200062AC
BLOCK
1
2 N210200063AC
PIN
2
3 MTPA006542AA
GUIDE
2
4 N210154025AC
GUIDE
1
5 N210158107AC
BASE
1
6 MTPB003320AB
RAIL
1
7 MTKP000578AA
PIN
2
8 N510020608AA MMS5-15
BEARING
1
9 KXF00KFAA00 606ZZ
SPACER
1
10 N510042454AA 3382330-60090
GEAR
1
11 N510069188AA S1S20B(X)0806
SHAFT
1
12 MTNK000717AA NBJ02-6-45-M3-MA23
WASHER
1
13 N510018473AA
Iron round plain washer3X8X1.0(chromeite) A2J (Trivalent)
SLIDE-RAIL
2
14 N510059239AA KC-283-30
SCREW
16
15 N510018253AA
Cross recessed Truss head machine screw M3X6-4.8 A2J (Trivalent)
BOLT
4
16 N510018912AA
Hexagon head bolt Best class M8X50-6g 4T A2J (Trivalent) Full thread no
BEARING
1
17 KXF03FUAA00 SFB30-6
PACKING
2
18 N510033016AA FC-779-1-1
O140
--
