9-E
全体カバー:SPG
Whole Cover:SPG

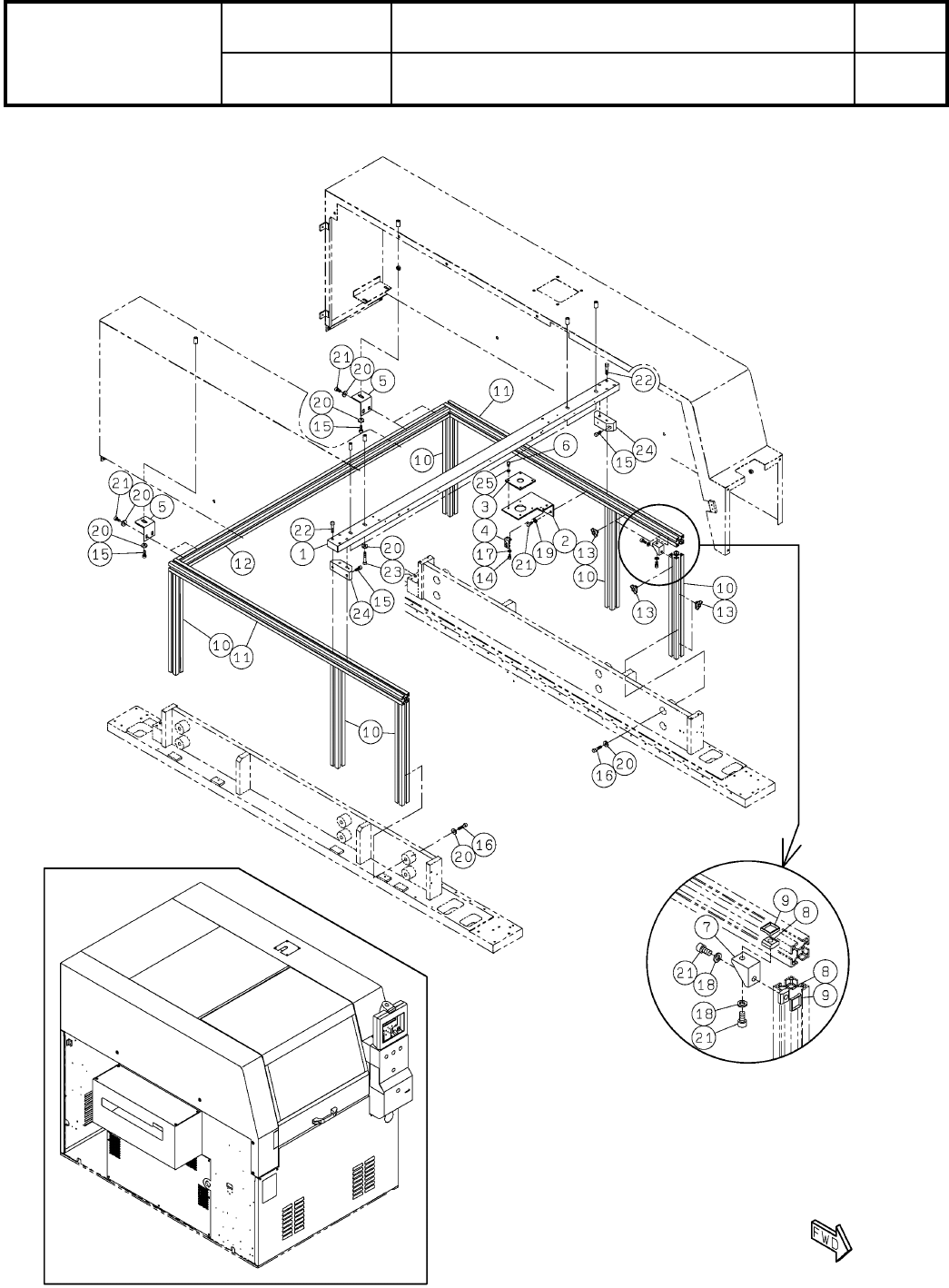

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610140066AA
セクションNo.
PARTS LAYOUT
Section No.
--
S45
( KN610140066AA-20-5 )
Ref
No.
Remarks R
1
Q'ty
9-E
全体カバー:SPG
Whole Cover:SPG
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610140066AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BAR
1
1 N210173259AC
BRACKET
1
2 N210173264AC
PLATE
1
3 MTPB014159AA
BRACKET
1
4 KXFB0AQFA00
BRACKET
2
5 N210173268AC
BOLT
4
6 N510017344AA
Hexagon socket head cap screw M4X10-10.9 A2J (Trivalent)
BRACKET
12
7 KXF0ATEAA00 SFJ-018
NUT
46
8 KXF0ATGAA00 SFB-002
CAP
46
9 KXF0ATFAA00 SFA-906
FRAME
6
10 N510062120AA SFF-324 L=366
FRAME
2
11 N510065922AA SFF-324 L=980
FRAME
1
12 N510064050AA SFF-324 L=1122
CABLE-SUPPORT
5
13 N510025949AA C1P-004C
BOLT
2
14 N510017376AA
Hexagon socket head cap screw M4X6-10.9 A2J (Trivalent)
BOLT
6
15 N510017433AA
Hexagon socket head cap screw M6X16-10.9 A2J (Trivalent)
BOLT
12
16 N510017437AA
Hexagon socket head cap screw M6X25-10.9 A2J (Trivalent)
WASHER
2
17 N510018479AA
Small round-plain washer 4 10H A2J (Trivalent)
WASHER
24
18 N510018481AA
Small round-plain washer 6 10H A2J (Trivalent)
WASHER
2
19 N510018501AA
Round finish plain washer 6 10H A2J (Trivalent)
WASHER
22
20 N510020101AA Thick washer M6
BOLT
30
21 N510017428AA
Hexagon socket head cap screw M6X12-10.9 A2J (Trivalent)
BOLT
4
22 N510017438AA
Hexagon socket head cap screw M6X30-10.9 A2J (Trivalent)
BOLT
4
23 N510017440AA
Hexagon socket head cap screw M6X35-10.9 A2J (Trivalent)
BLOCK
2
24 N210186906AA
WASHER
4
25 N510018497AA
Round finish plain washer 4 10H A2J (Trivalent)
S46
--
( KN610140066AA-20-5 )
