109-A
はんだ自動供給:SPV
Solder Auto Dispensing:SPV
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000290AB
セクションNo.

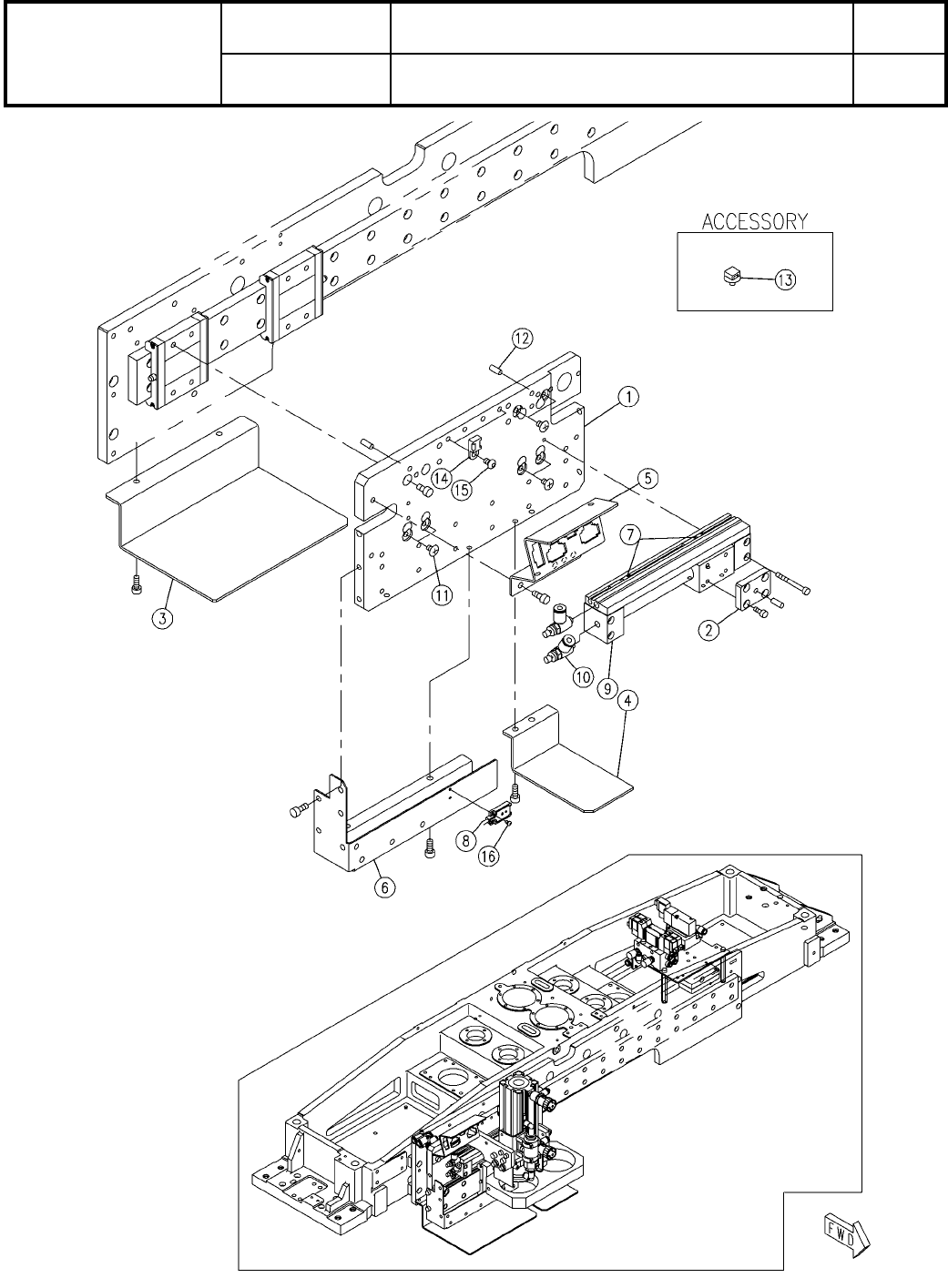

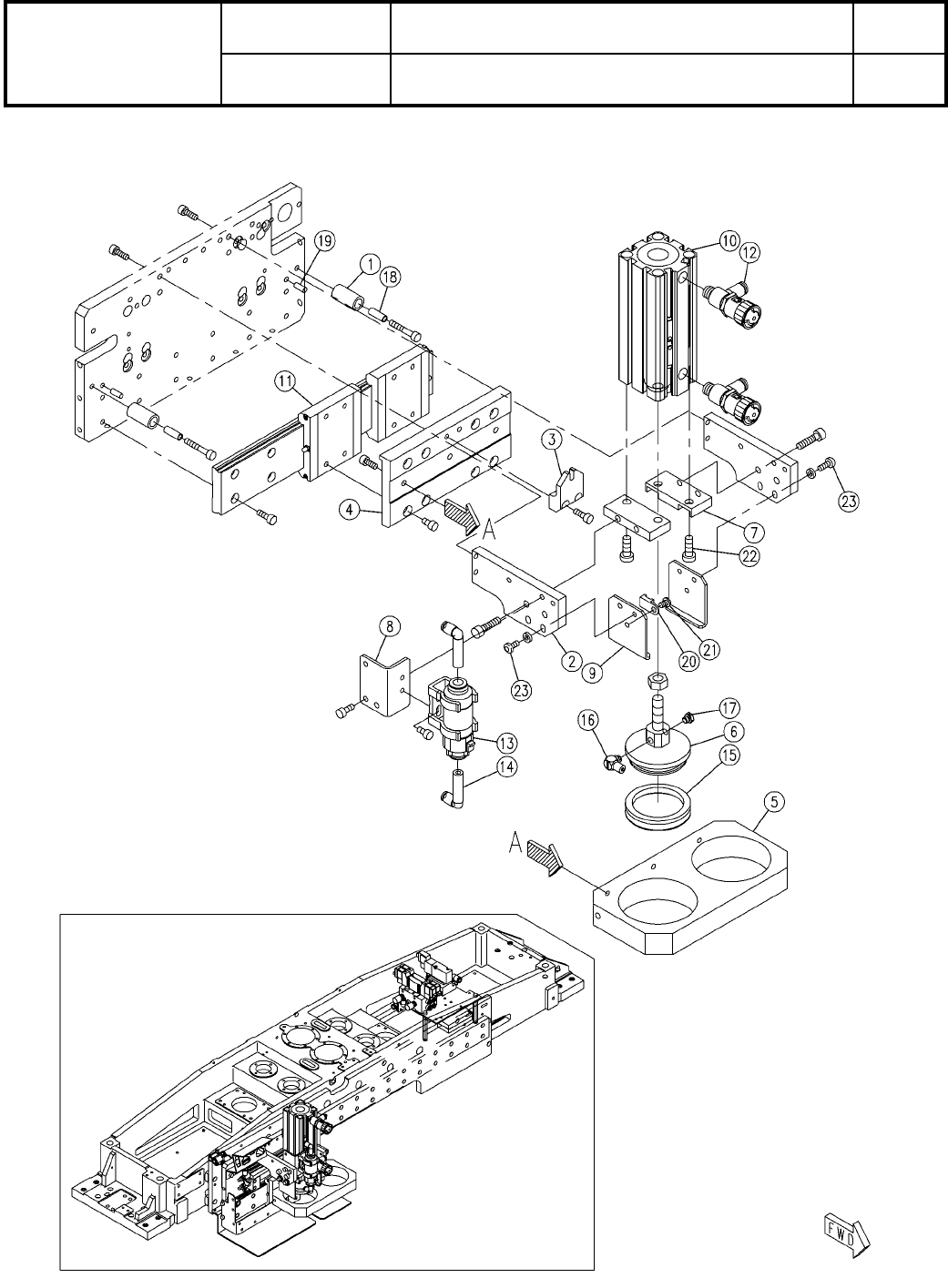

PARTS LAYOUT
Section No.
-
-
O245
( KMTKA000290AB-00-1 )
Ref
No.
Remarks R
1
Q'ty
109-A
はんだ自動供給:SPV
Solder Auto Dispensing:SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000290AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 MTPA017200AA
PLATE
1
2 MTPA001766AA
COVER
1
3 N210196499AB
COVER
1
4 MTPB010386AA
BRACKET
1
5 MTPB000924AB
COVER
1
6 MTPB010387AA
SENSOR
1
7 MTKP001733AA
SENSOR
1
8 N610165473AB
CYLINDER
1
9 MTNP000114AA CY3RG10-80-X1553
SPEED-CONTROLLER
2
10 KXF00YSAA00 AS1211F-M5-04
SCREW
6
11 N510018279AA
Cross recessed Truss head machine screw M4X6-4.8 A2J (Trivalent)
PIN
3
12 N986MMS410 MMS4-10
CABLE-SUPPORT
5
13 N510048517AA FT4
CABLE-SUPPORT
2
14 N348TA1S8 TA1S8
BOLT
2
15 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
BOLT
2
16 N510004770AA Hexagon socket button head screw M2X3 SUS304
O246
-
-
( KMTKA000290AB-00-1 )
109-B
はんだ自動供給:SPV
Solder Auto Dispensing:SPV
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000290AB
セクションNo.
PARTS LAYOUT
Section No.
-
-
O247
( KMTKA000290AB-00-2 )
