消耗部品に関する重要な安全概要
シリンジ、カートリッジ、ピストン、先端キャップ、エンドキャップ、ノズルなど、ノードソンEFDの消耗部品はすべて、1回のみの使
用を想定して製造されています。このようなコンポーネントをクリーニングし、再利用しようとすると、塗布の精度が低下し、怪
我の危険性が高まります。
ディスペンシングアプリケーションに適した保護装備や保護服を必ず着用し、以下のガイドラインを厳守してください。
• シリンジやカートリッジを加熱するときには温度が38 ℃を超えないようにしてください。
• 一度使用した後は、現地の条例に従ってコンポーネントを廃棄してください。
• コンポーネントのクリーニングには、強溶剤（MEK、アセトン、THFなど）を使わないでください。
• カートリッジリテーナーシステムとバレルロー ダーのクリーニングには中性 洗 剤のみ使用できます。
• 液剤の無駄を防ぐため、ノードソンEFD SmoothFlow™ピストンを使用してください。
誤作動時の対応
もしシステムやシステムのいずれかの装置が誤作動を起こした場合は、ただちにシステムを停止し、以下の手順に従ってくださ
い。
1. システムの電源を切り、ロックアウトします。油圧式遮断弁および空気式遮断弁を使用している場合は、バルブを閉じて
圧 力 を 開 放 してください 。
2. ノードソンEFDのエア式ディスペンサーをご使用の場合は、シリンジをアダプタアセンブリから取り外します。ノードソン
EFD電気機械式ディスペンサーをご使用の場合は、シリンジのリテーナーのネジをゆっくりと外し、シリンジをアクチュエ
ーターから取り外します。
3. 誤作動の原因を特定し、解決してからシステムを再起動します。
廃棄
装置や液剤の廃棄方法は、地域の規制に従ってください。
安全に関する手引（続き）
UltimusPlusシリーズディスペンサー
10
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
注 記： 仕様と技術的詳細は、予告なく変更される場合があります。
項目/機種 仕様
本体寸法幅 21.2 cm x 高さ 10.8 cm x 奥行き 19.2 cm
（幅 8.33 インチ x 高さ 4.27 インチ x 奥行き 7.55 インチ）
重量 1.8 kg（4.0 lb）
電源アダプター
AC 入力：AC100〜240 V（±10%）、50/60 Hz、0.6 A
DC 出力：DC24 V @ 3.75 A
内部電圧 DC24 V
サイクルレ ート 600 サイクル/分以上
時間範囲
0.0001〜9999（s）
精 度：選択した時間設定の±0.05%以内繰り返し精度：すべての時間設定で
16 μs未満
フットペ ダル 電圧：DC24 V
電流：20 mA
サイクル 終 了 時 のフィードバック 回 路 DC24 V、最大 100 mA
起動回路 フットペダル、手元スイッチ、DC24V 信号、または機械式接点閉鎖
入力エアー圧
UltimusPlus I：5.5〜7.0 bar（80〜100 psi）
UltimusPlus II：1.7〜2.4 bar（25〜35 psi）
エアー出力 UltimusPlus I：0.7〜7.0 bar（10〜100 psi）
UltimusPlus II：0.02〜1.0 bar（0.3〜15 psi）
圧力表示精度 UltimusPlus I：±0.14 bar（2.0 psi）
UltimusPlus II：±0.02 bar（0.3 psi）
バキューム圧 0–1.3 inHg（0–18 inH
2
O）
バキューム圧表示精度 ±0.15 inHg（±2.0 inH
2
O）
注 記：
ディスペンサーのバキューム圧表示精度は、0〜0.44 inHg
（0〜6 inH
2
O）の範囲でキャリブレーションされています。
周囲動作条件
温度：5〜45°C（41〜113°F）
相対湿度（RH）：30°C（86°F）で 85%、結露なきこと
海抜：最大 2,000 m（6,562 フィート）
認証 CE、TUV、RoHS、WEEE、中国版RoHS
仕様
UltimusPlusシリーズディスペンサー
11
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

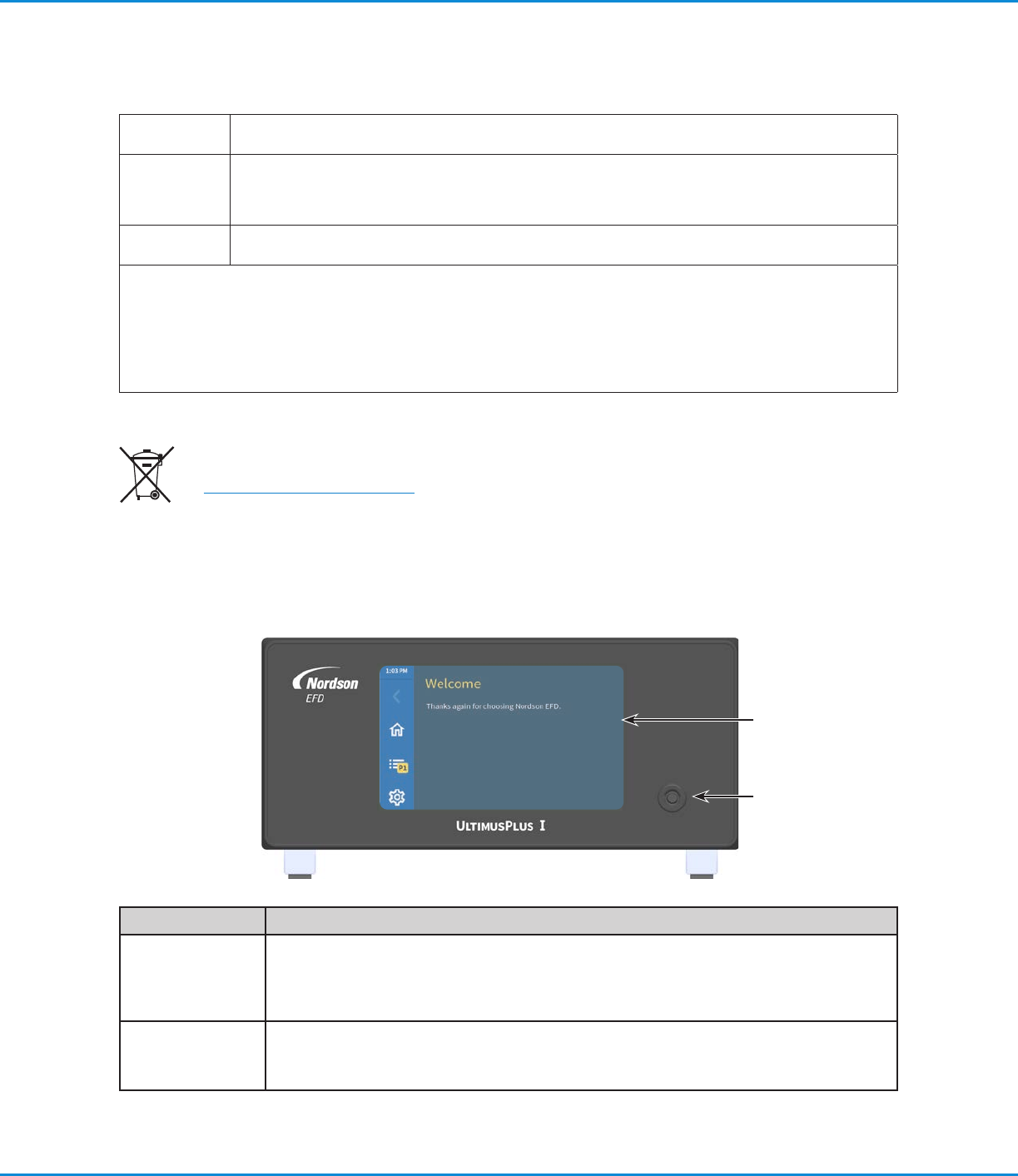

各部の名称
AIR OUTポート
項目 説明
タッチスクリーン
UltimusPlus ディスペンサーのユーザーインターフェースです。詳細は、「UltimusPlus ユーザーイ
ンターフェースの概要」（P14）を参照してください。
注 記：注記：タッチスクリーン用の保護フィルムはありません。オペレーターが汚れた手や手袋でタ
ッチスクリーンを操作しないように、マウスを背面パネルの USB ポートに接続できます。
AIR OUT ポート
調整されたエアー圧をシリンジバレルに供給するエアー供給チューブの接続部です。（ディスペンサ
ーの背面に追加の AIR OUT ポートがあります。）
注 記： チューブが接続されるまで、エアーはポート内を流れません。
タッチスクリーン
仕様（続き）
RoHS标准相关声明标准相关声明 (中国RoHS有害物質宣言)
产品名称
部品名
有害物质及元素
有毒・有害物質と元素
铅
鉛
(Pb)
汞
水銀
(Hg)
镉
カドミウム
(Cd)
六价铬
六価クロム
(Cr6)
多溴联苯
多臭素化
ビフェニル
(PBB)
多溴联苯醚
ポリ臭素化ジフ
ェニルエーテル
(PBDE)
外部接口
外部電気接続
XX 00 00 00 00 00
O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准低于SJ/T11363-2006限定要求。
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量未満
であることを 意 味します。
X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准高于SJ/T11363-2006限定要求.
この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量以上
であることを 意 味します。
WEEE指令
本装置はWEEE指令2012/19/EUの下、欧州連合の規制の対象となります。本装置の適切な廃棄方法について
は、www.nordsonefd.com/WEEEを 参 照 し て く だ さ い 。
UltimusPlusシリーズディスペンサー
