シリンジバレルに充填する
注 記： Atlas
™
充填システムなどの充填装置オプションについては、Nordson EFD の
カタログをご覧ください。
シリンジバレルに液剤を入れすぎないでください。ピストンとアダプターのスペースを確
保する必要があります。セットしたアダプターがピストンに触れると、液剤がシリンジバ
レルから押し出されます。
注意
できるかぎり、ピストンの下側に空気が混入しないようにしてください。充填時に大き
な気泡が混入したり、空気が液剤中に均一に混ざったりすることで、ピストンの下側に
空気が混入すると、吐出後の液垂れ、ピストンの跳ね返り、高粘度液剤中の空洞など、
吐出の不具合が生じるおそれがあります。
注意

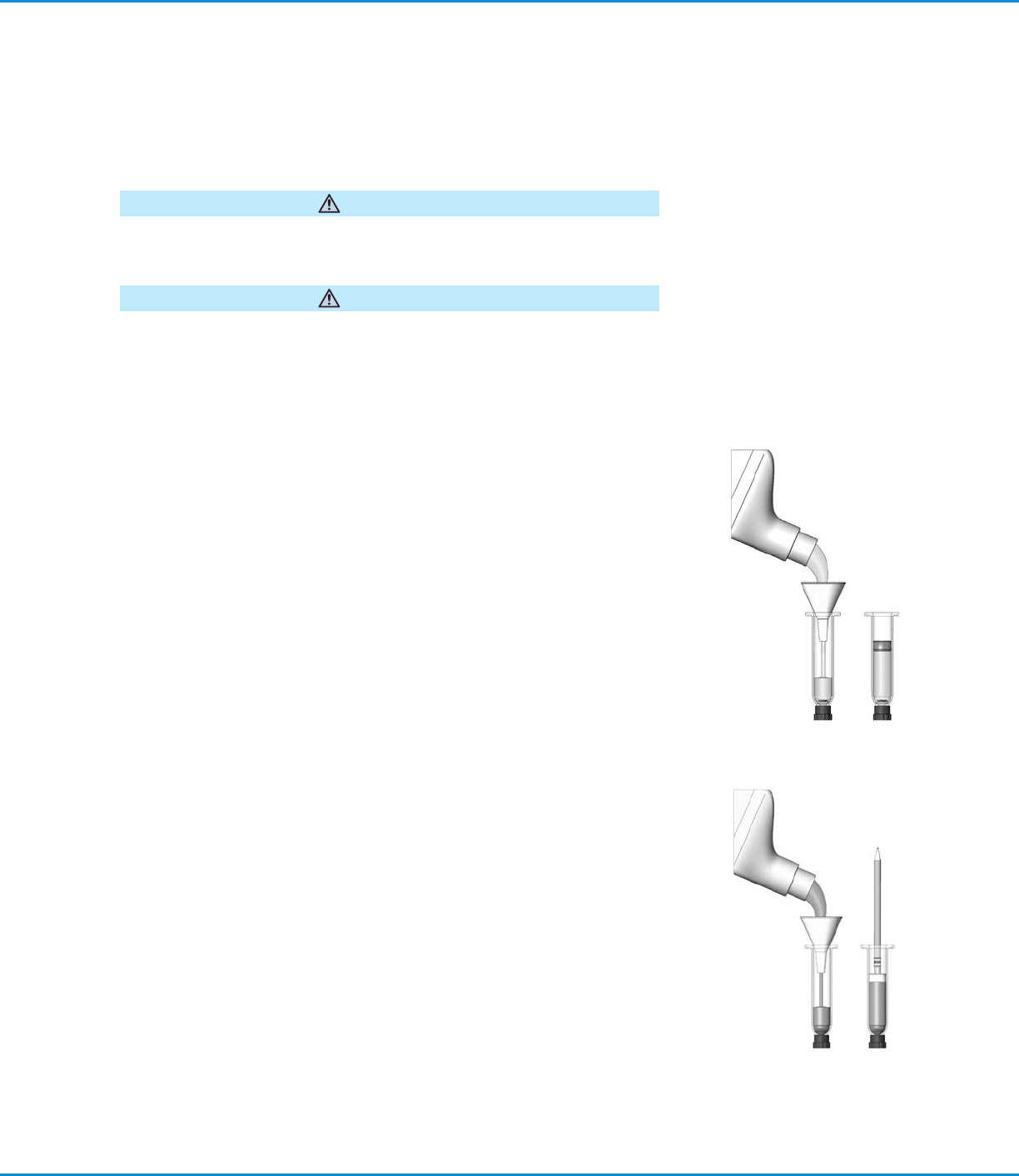

注ぎ込める液剤を上から充填する場合
1. 先 端 キャップ を 取 り 付 け ま す。
2. ピストンとアダプターをセットするスペースを確保しながら、適切な充填量になる
まで 液 剤をシリンジバレルに注ぎ 入 れます。
3. ピストンの下側への空気の混入を最小限に抑え、液剤がピストンワイパーから漏
れ出ることを防ぐため、ピストンが液剤と密着するまでピストンを挿入します。
例 外： LV バリア（青）ピストンを使用する場合は、バレル容量の 1/2 まで充填し
中〜高粘度液剤を上から充填する場合
1. 先 端 キャップ を 取 り 付 け ま す。
2. ピストンとアダプターをセットするスペースを確保しながら、適切な充填量になる
まで液剤をシリンジバレルに注ぎ入れます。以下のガイドラインに従ってください。
• 液剤中の気泡の発生を抑えるため、最適な器具を使用して液剤をシリンジバレ
ルに移してください 。
注 記： シリンジに封入された液剤から混入空気を迅速かつ効率的に除去する
必要がある場合は、当社の遠心分離機（ProcessMate
™
5000 など）の使用を
ご検 討ください 。
• シリンジバレルの壁面の残留物を最小限に抑えるように注意してください。残
留物があると、ピストンの挿入時にピストンワイパー部分でシールが形成される
ことがあるため、ピストンを適 切にセットできない場 合があります。
3. ピストンの下側への空気の混入を最小限に抑え、液剤がピストンワイパーから漏
れ出ることを防ぐため、ピストンが液剤と密着するまでピストンを挿入します。
シリンジバレルへの充填（続き）
UltimusPlusシリーズディスペンサー
45
