メン テ ナ ン ス UltimusPlus デ ィ ス ペ ン サ ーは 、 定期的な 機械 メ ン テ ナ ン ス が不要 で す 。 デ ィ ス ペ ン サー の 性能 を 最大限に 発揮 す る た め に 、 ソ フ ト ウ ェ ア の更新 を 定期的に 確認 す る こ と を お勧 め し ま す 。 デ ィ ス ペ ン サ ー ソ フ ト ウ ェ ア を 更新す る 方法 に つ い て は、 「 ソ フ ト ウ ェ ア…
Atlas 充填システム用カー
トリッジ の 充 填
ルアー間継手
P/N 7012606、100 個入りパック
P/N 7014838、1 個
P/N 7022068、Atlas 充填システム

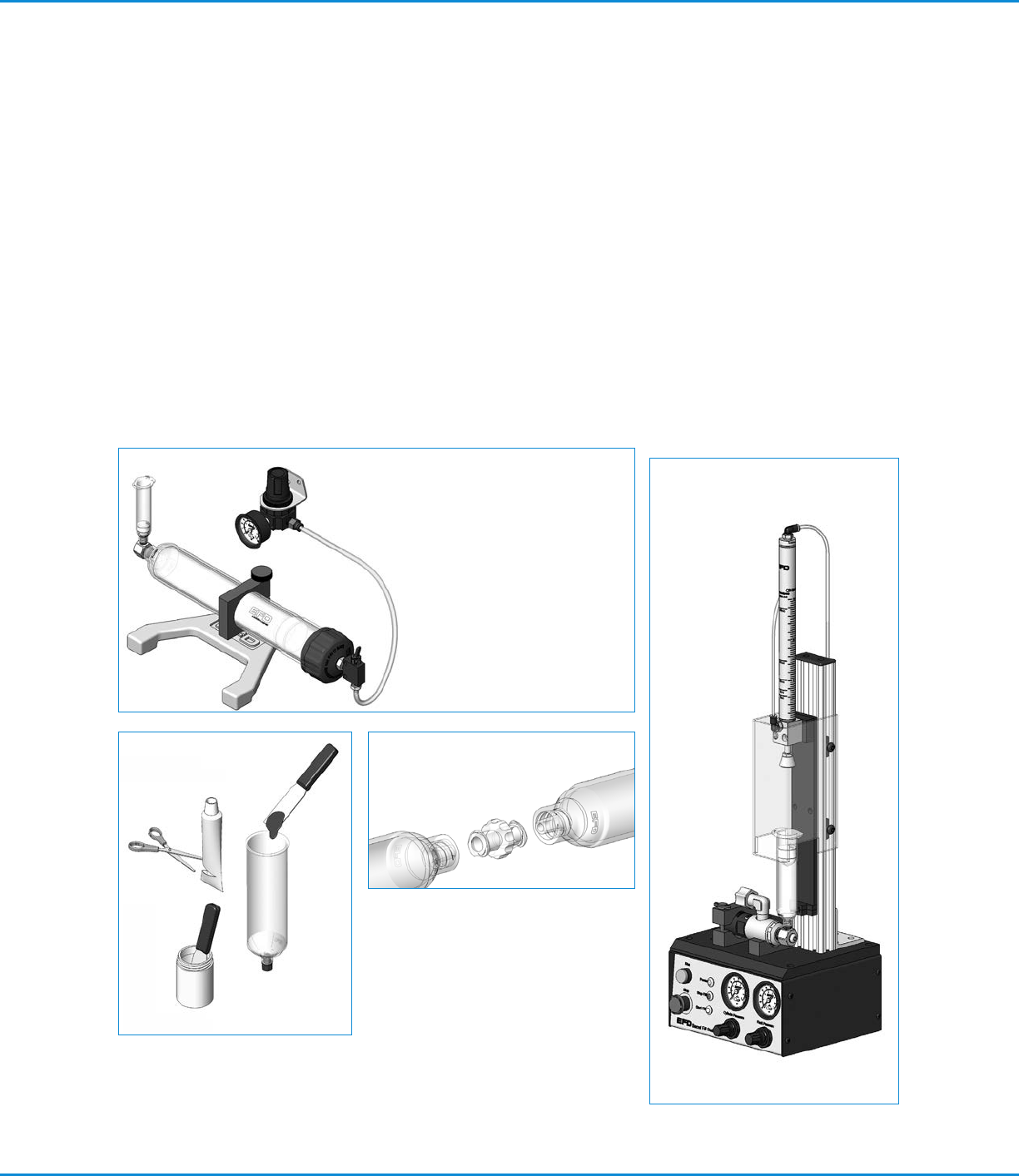

その他のシリンジバレル充填方法
従来のシリンジバレル充填方法に代わる生産性の高い方法をご提案します。ここでは、作業エリアを清潔に保ち、時間を節約
し、液剤に空気が混入する可能性を減らすための提案をいくつかご紹介します。
• Atlas
™
充填システム（P/N 7022445）（12 oz）をご利用ください。図のように、液剤を 2.5 oz、6 oz、12 oz、
20 oz、または 32 oz のカートリッジに充填してから、充填済みカートリッジをバレルローダーにセットします。バレル
ローダーは、空気圧により、（ピストンがセットされた）シリンジバレルの下から上に液剤を充填します。
液剤が 300 mL（1/10 ガロン）のコーキングカートリッジに入っている場合は、P/N 7022452 の充填システムをご使用
ください 。
高速定量充填の用途では、P/N 7022068 の Atlas 充填システムを使用すれば、シリンジバレルへの充填を正確、簡単、
かつ 高 速に行えます。
• 手動プランジャー式の医療用シリンジに冷凍エポキシなどの液剤が封入されている場合は、液剤を移すため、当社のルアー
間継手をお求めください。
サポートが必要な場合は、当社の液剤アプリケーションスペシャリストにお問い合わせください。
P/N 7022445、Atlas 充填システム
（12 oz）。2.5、6、20、および 32 oz の
カ ートリッジ 用 も取り揃えています。
充填済みコーキングカートリッジ(300 mL
(1/10 gal))の場合は、P/N 7022452 をご
使 用ください 。
シリンジバレルへの充填（続き）
UltimusPlusシリーズディスペンサー
47
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
メンテナンス
UltimusPlus ディスペンサーは、定期的な機械メンテナンスが不要です。
ディスペンサーの性能を最大限に発揮するために、ソフトウェアの更新を定期的に確認することをお勧めします。ディスペンサ
ーソフトウェアを更新する方法については、「ソフトウェアバージョンを確認する / ソフトウェアを更新する」（P43）を参照して
ください 。

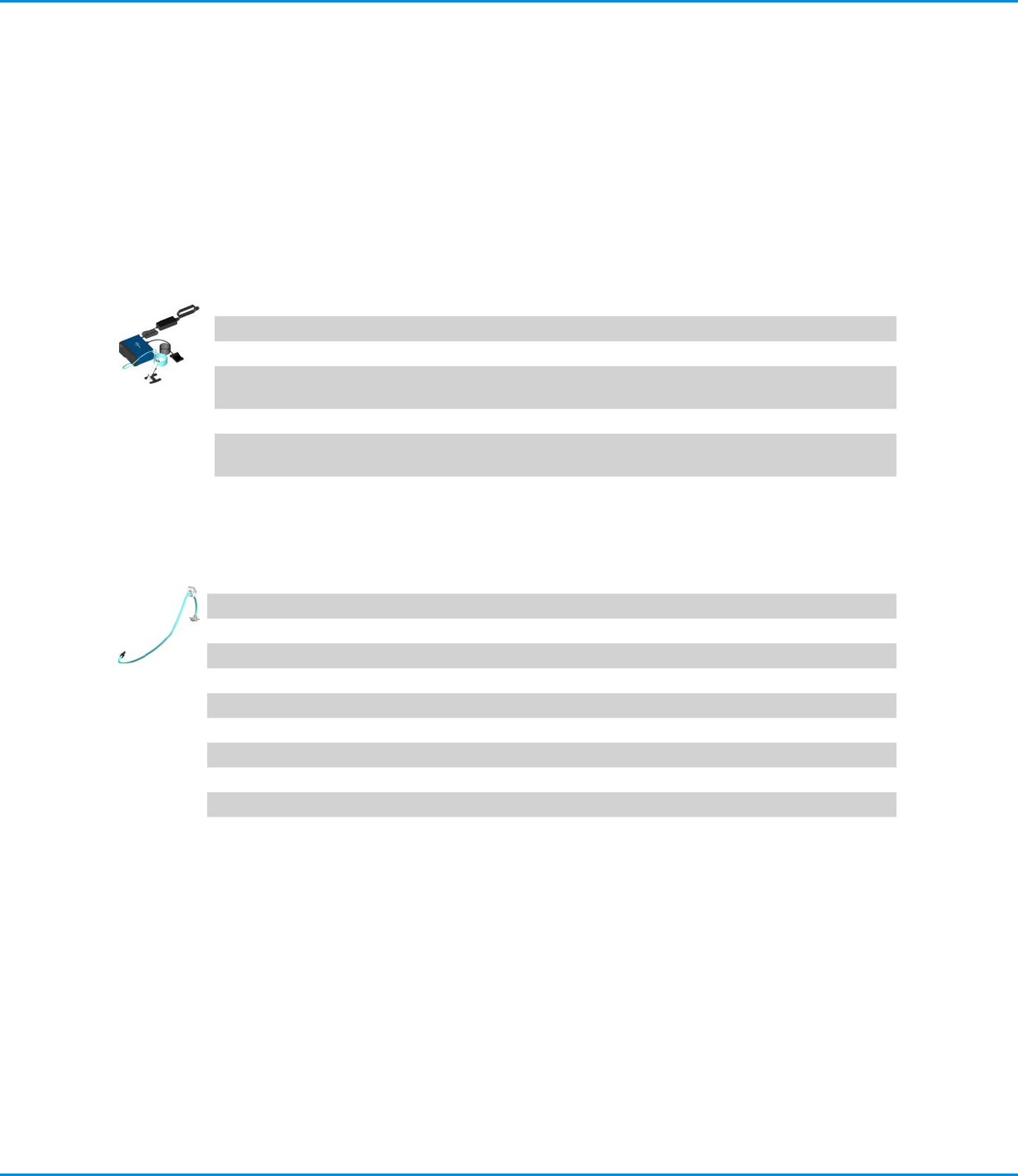

部品番号
ディスペンサー
部品番号 品名
7364361
UltimusPlus I ディスペンサー、0.7〜7.0 bar（10〜100 psi）圧力レギュレーター
7364475 キャリブレーション済み UltimusPlus I ディスペンサー、0.7〜7.0 bar（10〜100 psi）
圧力レギュレーター（NIST 規格に基づき、EFD 仕様に合わせてキャリブレーション済み）
7364362
UltimusPlus II ディスペンサー、0〜1.0 bar（0.3〜15 psi）圧力レギュレーター
7364476 キャリブレーション済み UltimusPlus II ディスペンサー、0〜1.0 bar（0.3〜15 psi）圧
力レギュレーター（NIST 規格に基づき、EFD 仕様に合わせてキャリブレーション済み）
Quicksilver アダプターアセンブリ
部品番号 品名 サイズ
7364487 Quicksilver アダプターアセンブリ、914 mm（3 フィート）ホース 3cc
7364486 Quicksilver アダプターアセンブリ、914 mm（3 フィート）ホース 5cc
7364485 Quicksilver アダプターアセンブリ、914 mm（3 フィート）ホース 10cc
7364484 Quicksilver アダプターアセンブリ、914 mm（3 フィート）ホース 30 / 50cc
7364491 Quicksilver アダプターアセンブリ、1.8 m（6 フィート）ホース 3cc
7364490 Quicksilver アダプターアセンブリ、1.8 m（6 フィート）ホース 5cc
7364489 Quicksilver アダプターアセンブリ、1.8 m（6 フィート）ホース 10cc
7364488 Quicksilver アダプターアセンブリ、1.8 m（6 フィート）ホース 30 / 50cc
UltimusPlusシリーズディスペンサー
48
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
アクセサリー
ディスペンサーの性能を最大限に高める各種アクセサリーの全一覧をデータシート「Dispenser Accessories（
ディスペンサー用アクセサリー）」に掲載しておりますので、ご参照ください。詳細は、www.nordsonefd.com/JP_
DispenserAccessoriesをご覧ください 。

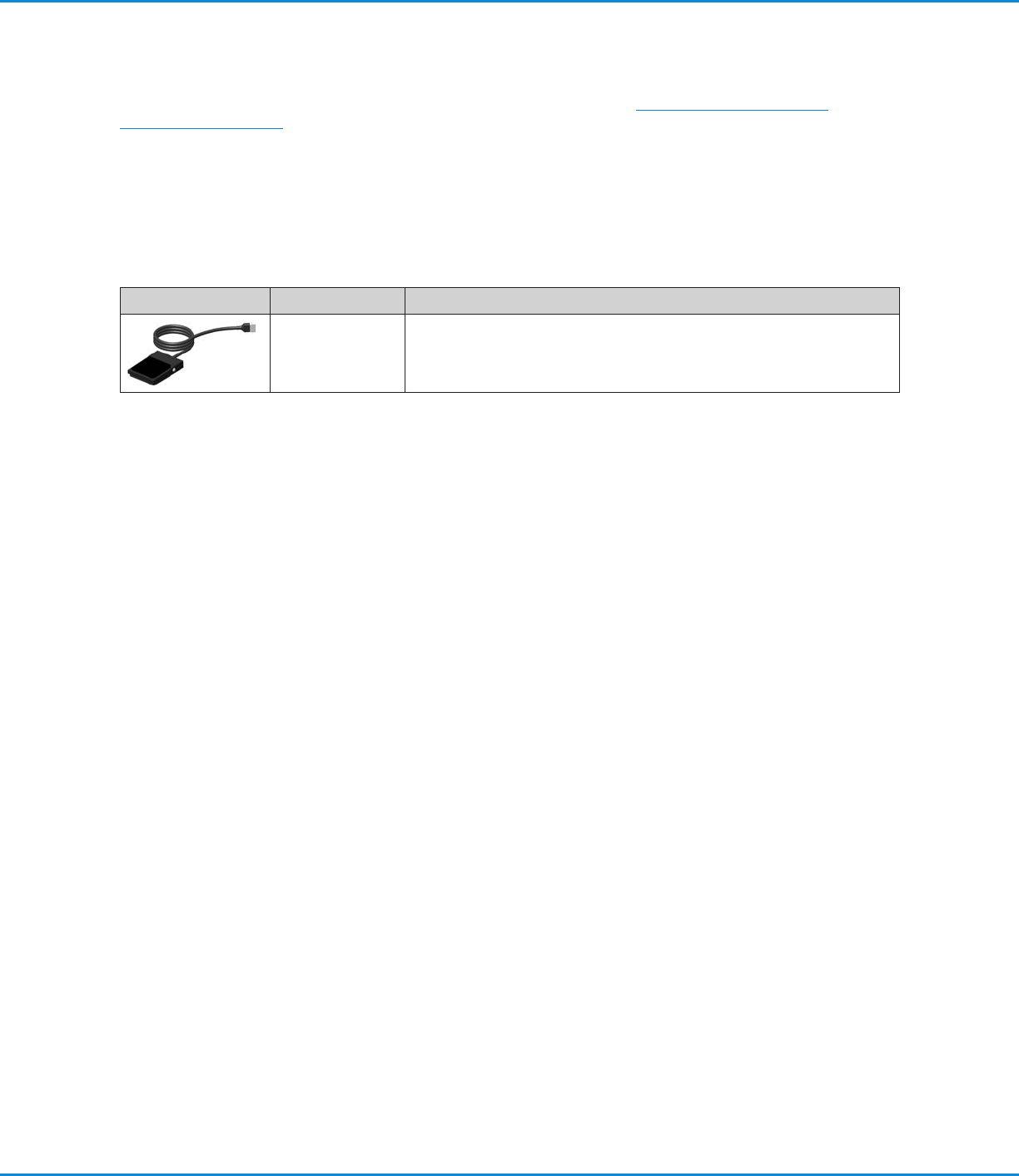

交換用部品
注 記：最適なコンポーネント（シリンジバレル、ピストン、吐出ノズル、先端キャップなど）については、ノードソン EFDのカタロ
グをご覧ください 。
品目 部品番号 品名
7362891 フットペ ダルアセンブリ
UltimusPlusシリーズディスペンサー
49
