ディスペンサーを Steady（連続吐出）モードに設定する
1. ノズルをパージします。（まだ行っていない場合）必要に応じて「ノズルをパージする」（P23）を参照してください。

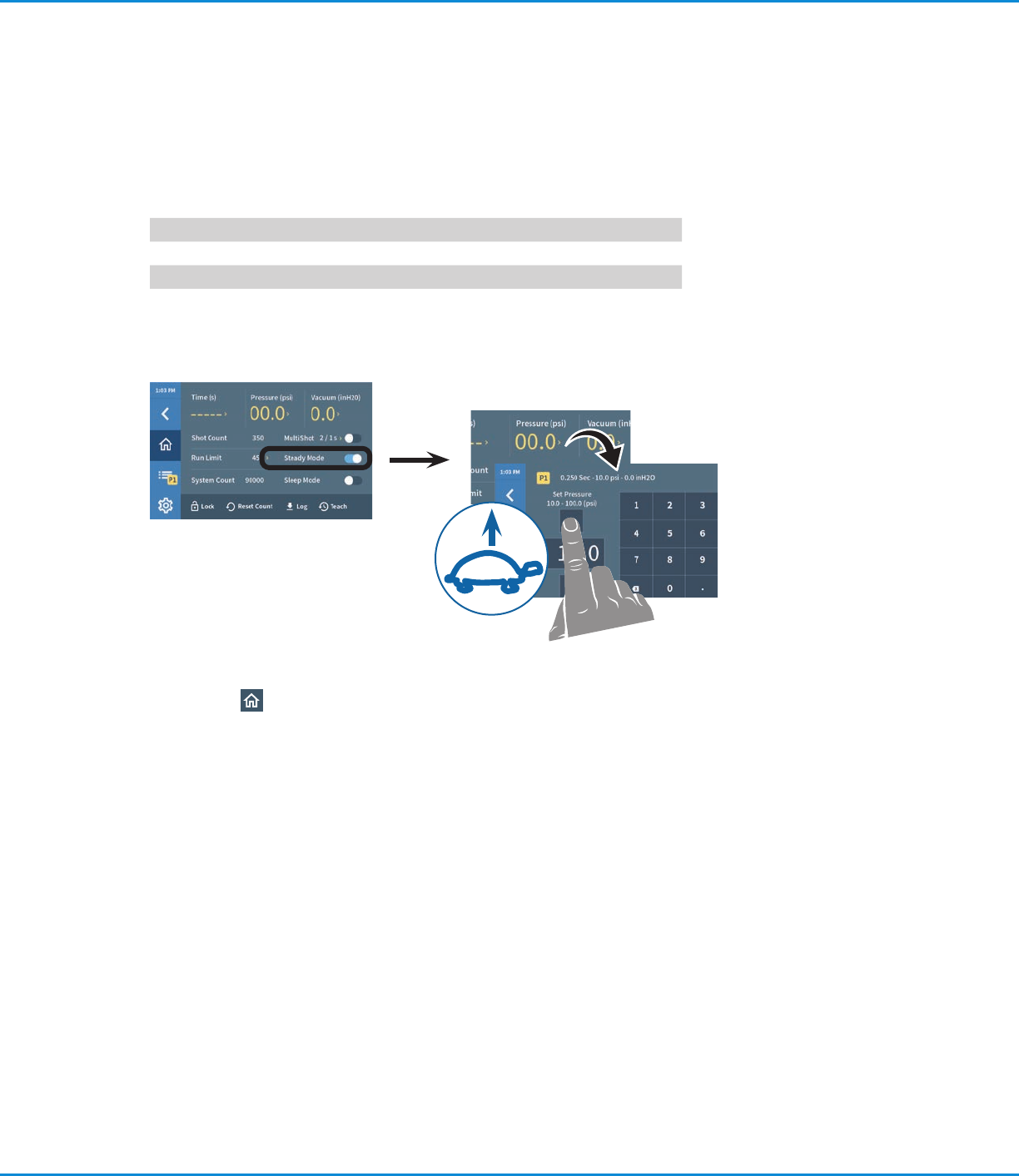

2. Steady（連続吐出）モードを有効にします。
3. [Pressure]と[Vacuum]を以下の推奨初期値に設定します。
ディスペンサ 推奨圧力 推奨バキューム圧
UltimusPlus I 1.0 bar (15 psi) 0 inH
2
O (0 inHG)
UltimusPlus II 0.3 bar (5 psi) 0 inH
2
O (0 inHG)
4. フットペダルを踏んで（または手元スイッチを押して）、吐出サイクルを開始します。
5. [Pressure]を押して圧力画面を開きます。流量が制御された状態（流れが速すぎず、遅すぎない状態）で液剤が吐出され
始 め る ま で 、圧 力 を ゆ っ く り と 上 げ ま す 。
6. 目的の吐出流量に達したら、フットペダルを離します。
7. ホ ー ム ボ タ ン（ ）を押して、現在の設定を適用します。
初回起動とテスト（続き）
ディスペンサーを Timed（時間）モードに設定する
本ディスペンサーは、手動または Teach（ティーチ）モードにより時間運転に設定できます。ノードソン EFD では、Teach（テ
ィーチ）モードの使用を推奨しています。このモードを使用すると、塗布サイズに基づき、システムに正しい吐出時間設定を「学
習」させることができます。必要に応じて、次のセクションを参照してください。
• (推奨） Teach（ティーチ）モードを使用してディスペンサーに吐出時間設定をティーチする方法については、 「Teach（テ
ィーチ）モードを使用してディスペンサーを Timed（時間）運転に設定する」（P26）を参照してください。
• 吐出時間設定を手動入力する方法については、「ディスペンサーを Timed（時間）モードに手動で設定する」（P27）を参
照してください 。
注 記： Timed（時間）モードと Teach（ティーチ）モードのどちらを選択するかを決定するためのフローチャートについては、
「ディスペンサーの動作を設定するためのデシジョンツリー」（P24）を参照してください。
UltimusPlusシリーズディスペンサー
25
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
初回起動とテスト（続き）
Teach（ティーチ）モードを使用してディスペンサーを Timed（時間）運転に設定する
1. ノズルをパージします。（まだ行っていない場合）必要に応じて「ノズルをパージする」（P23）を参照してください。
2. Steady（連続吐出）モードが無効になっていることを確認します。

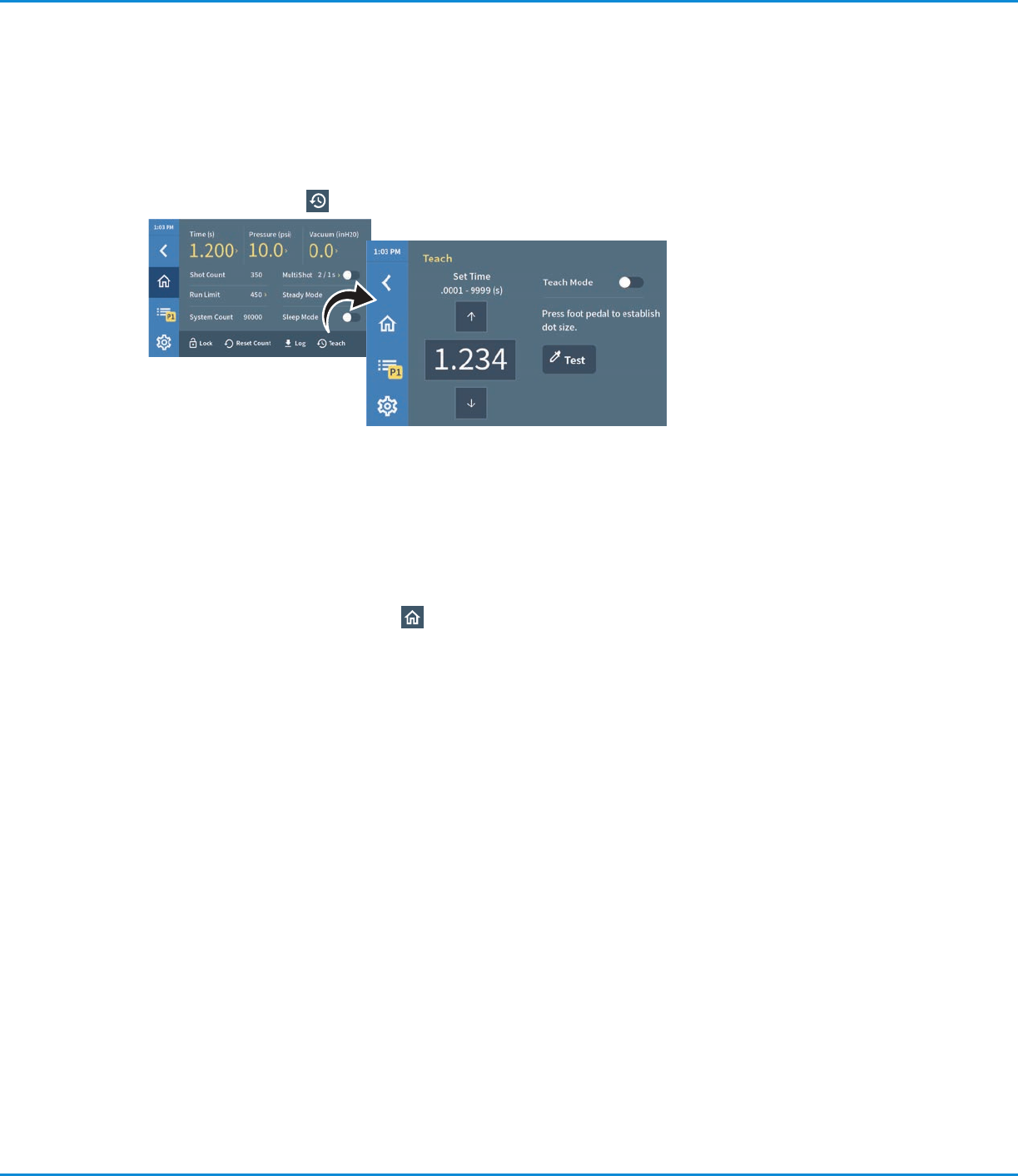

3. ホーム画面で [Teach] （ ）を押します。[Teach]画面が開きます。
4. 液滴基準シートに吐出ノズルを当てます。
5. フットペダルを踏み、目的の塗布サイズになったらフットペダルを離します。
注 記：
• フットペダルを繰り返し踏むと、塗布サイズと吐出時間が累積されます。
• 画面に表示されている吐出時間設定でドット塗布を繰り返すには、[Test]を押します。
• 吐出時間を微調整するには、上下の矢印を押します。[Test]を押すと、調整後の塗布サイズを確認できます。
6. 目 的 の 吐 出 量 に な っ た ら 、ホ ー ム ボ タ ン（ ）を押して、表示されている時間設定を適用します。
UltimusPlusシリーズディスペンサー
26
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ディスペンサーを Timed（時間）モードに手動で設定する
1. ノズルをパージします。（まだ行っていない場合）必要に応じて「ノズルをパージする」（P23）を参照してください。
2. Steady（連続吐出）モードが無効になっていることを確認します。

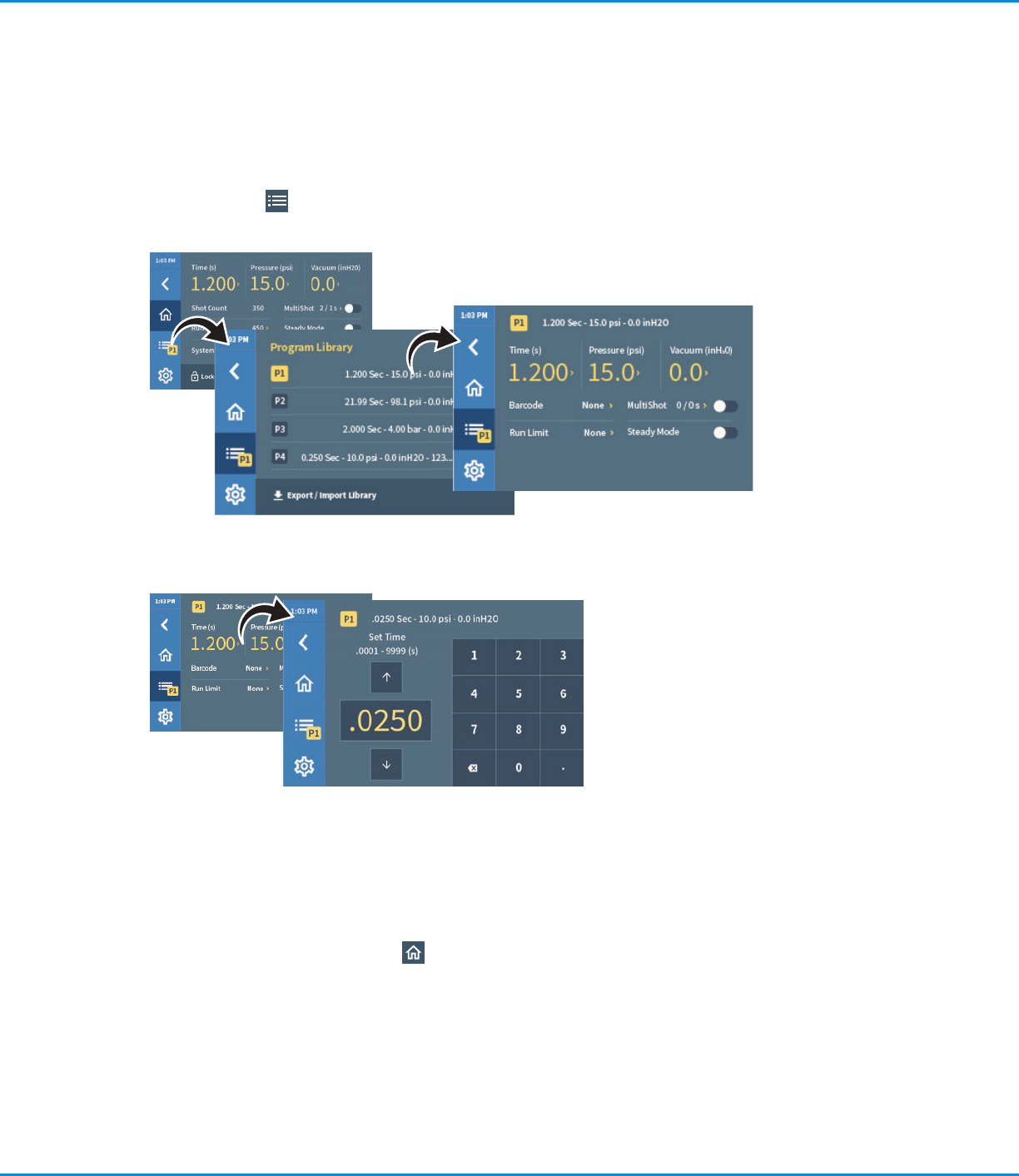

3. プ ロ グ ラ ム ボ タ ン（ ）を押して[Program Library]画面を開きます。
4. 任意のプログラム名を押してプログラム詳細画面を開きます。
5. [Time]を押します。[Set Time]画面が開きます。
6. [Time]を 0.025 秒に設定します。
7. 液滴基準シートに吐出ノズルを当てます。
8. フットペダルを踏んで（または手元スイッチを押して）、吐出サイクルを開始します。
注 記： ペダルは一瞬踏むだけで構いません。吐出サイクルを開始すると、サイクルは設定した時間だけ実行されます。
9. 時間を変更すると、塗布サイズが変わります。 液滴が小さすぎる場合は、吐出時間を増やして塗布サイズを大きくしま
す。液滴が大きすぎる場合は、吐出時間を減らして塗布サイズを小さくします。
10. 目 的 の 吐 出 量 に な っ た ら 、ホ ー ム ボ タ ン（ ）を押して、現在の設定を適用します。
