入出 力接続 （続 き ） ア ラ ー ム クリ ア 回 路 D-Sub コ ネ ク タ ーの ピ ン 3-4 間 に DC24 V 信号を 印加す る こ と に よ り 、 外部装置か ら I/O を 介 し て デ ィ ス ペ ン サー の ア ラ ー ム ま た は非常停止 を 解除 で き ま す 。 信号の 印加 は、 瞬間的 （0.1 秒以上） で も 継続的 で も 構 い ま せ ん 。 非常停止 （E-Stop） 回…
入出力接続

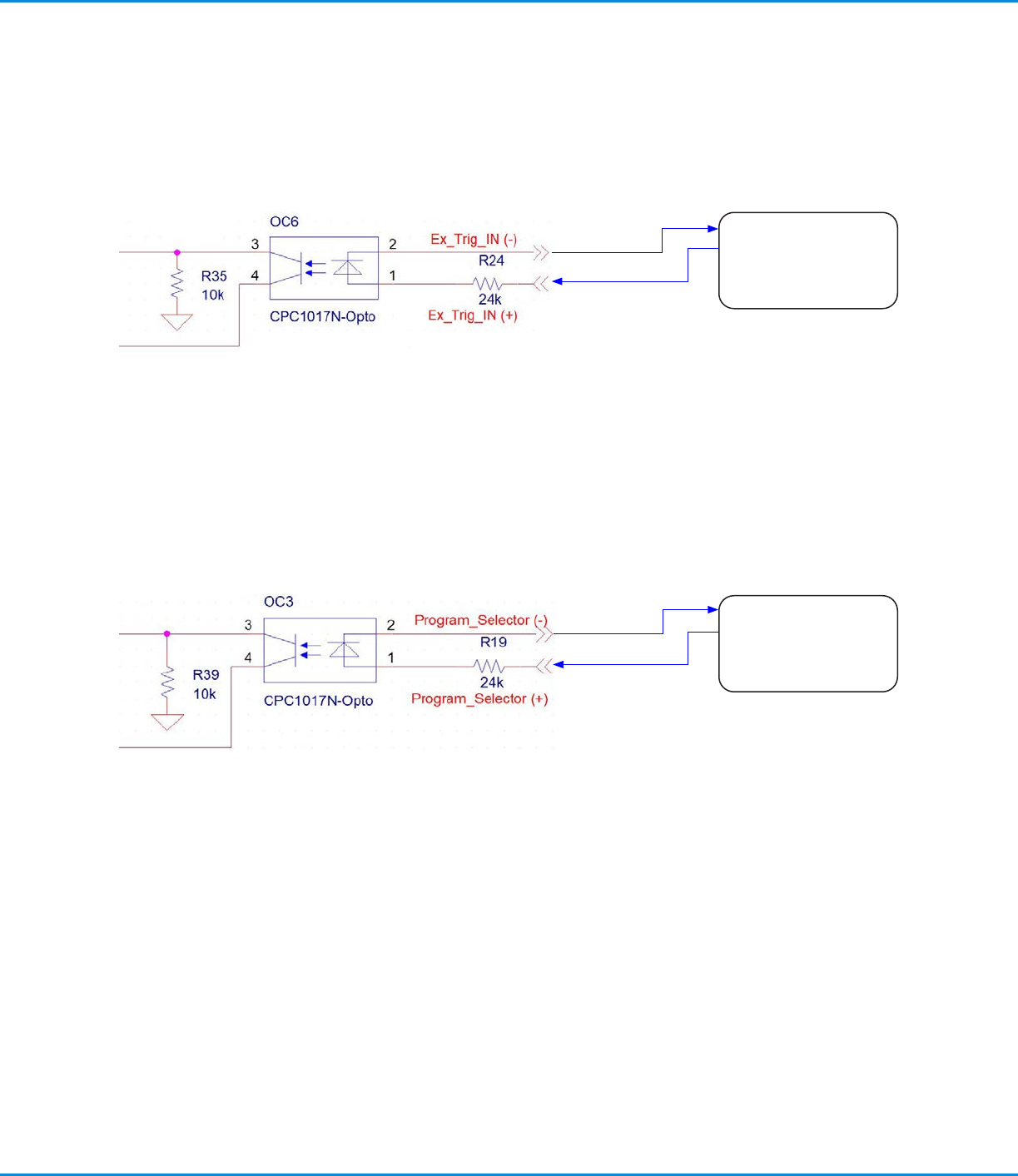

電圧起動回路
D-Sub コネクターのピン 5-6 間に DC24 V 信号を印加することで吐出サイクルを開始できます。信号の印加は、瞬間的
（0.01 秒以上）でも継続的でも構いません。信号を解除してから再度印加すると、新しい吐出サイクルが始まります。
プログラム切り替え回路
D-Sub コネクターのピン 11-12 間に DC24 V 信号を印加することにより、アクティブなプログラム番号を 1 つ進めること
ができます。信号の印加は、瞬間的（0.1 秒以上）でも継続的でも構いません。アクティブなプログラム番号は、立ち上がりエッ
ジ信号が印加されるたびに 1 つ進みます。プログラム番号は、P1（プログラム 1）→P2→P3→...→P16 の順に変更されま
す。P16 のときにプログラム切り替え信号が印加されると、アクティブなプログラムは P1 に戻ります。
-* コモン
-* 出 力 0
-* 出 力 1
-* 出 力 2
PC / PLC
DB ピン 6
DB ピン 5
-* コモン
-* 出 力 0
-* 出 力 1
-* 出 力 2
PC / PLC
DB ピン 12
DB ピン 11
UltimusPlusシリーズディスペンサー
54
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
入出力接続（続き）

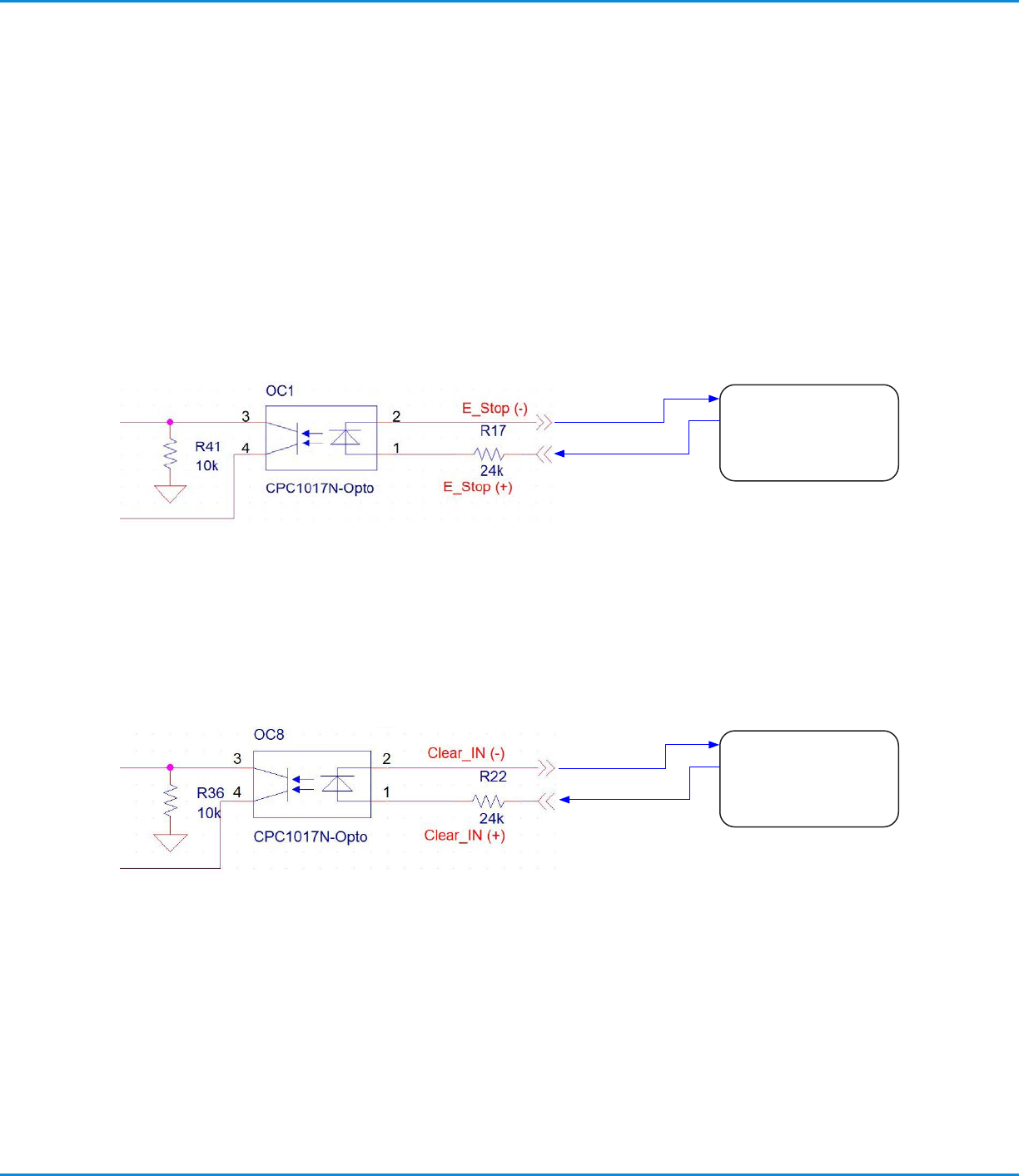

アラームクリア回路
D-Sub コネクターのピン 3-4 間に DC24 V 信号を印加することにより、外部装置から I/O を介してディスペンサーのアラ
ームまたは非常停止を解除できます。信号の印加は、瞬間的（0.1 秒以上）でも継続的でも構いません。
非常停止（E-Stop）回路
D-Sub コネクターのピン 1-2 間に DC24 V 信号を印加することにより、外部装置から I/O を介して UltimusPlus ディス
ペンサーを非常停止させることができます。信号の印加は、瞬間的（0.1 秒以上）でも継続的でも構いません。信号が High の
間、E-Stop が続きます。
E-Stop が発生した場合：
• ディスペンサーによる圧力調整が停止します。
• ディスペンサーからの吐出アラーム信号が High になります。
• タッチスクリーンに赤い警告ボックスが表示されます。
以下のいずれかを行うまで E-Stop モードは継続されます。
• タッチスクリーン上 の 任 意の場 所 をタッチ（またはクリック）してアラームをクリアする。
• Clear Alarm（アラームクリア）I/O を切り替える。
-* コモン
-* 出 力 0
-* 出 力 1
-* 出 力 2
PC / PLC
DB ピン 2
DB ピン 1
-* コモン
-* 出 力 0
-* 出 力 1
-* 出 力 2
PC / PLC
DB ピン 4
DB ピン 3
UltimusPlusシリーズディスペンサー
55
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

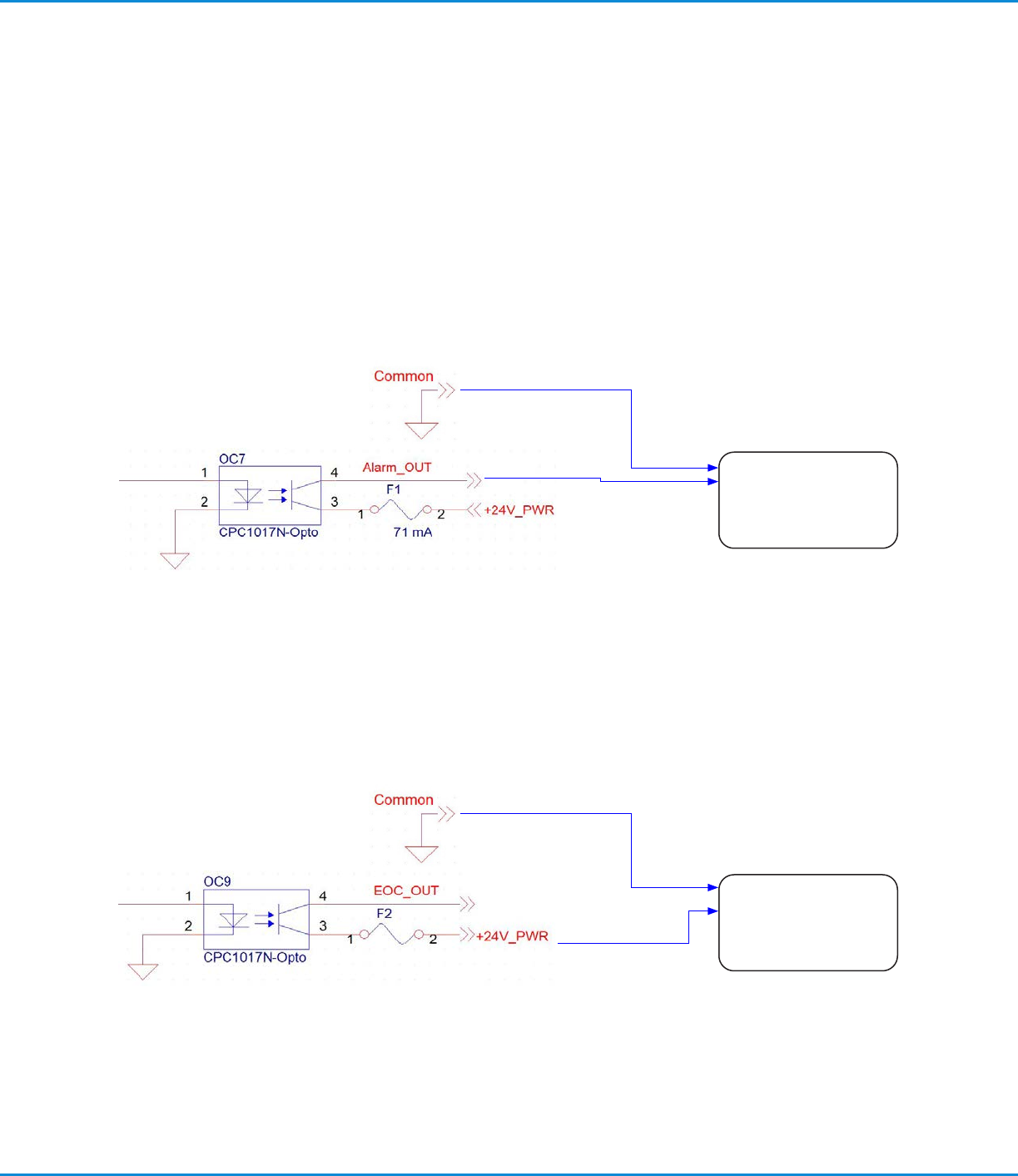

サ イクル 終 了フィードバック 回 路
UltimusPlus ディスペンサーは、サイクル終了（EOC）フィードバック信号を外部装置に送信できます。吐出時のDC24 V
EOC 出力信号は、D-Sub コネクターのピン 8-14（DC コモン）間でアクティブ Low となります。EOC フィードバックは、吐
出サイクルが実行されたことを外部装置側で確認するために使用できます。
-* コモン
-* 入 力 0
-* 入 力 1
-* 入 力 2
PC / PLC
DB ピン 14
DB ピン 8
アラーム出力回路
UltimusPlus ディスペンサーは、アラーム状態になった場合に外部装置にアラートを出力できます。この出力を行うには、D-
Sub コネクターのピン 7-14（DC コモン）間にロジック High の DC24 V 信号を印加します。ディスペンサーがアラーム状
態の間は、信号は High のままとなり、液剤は吐出されません。
ディスペンサーアラームが発生した場合：
• 吐 出 サ イクル を 実 行 で き なくなります。
• タッチスクリーンに赤い警告ボックスが表示されます。
以下のいずれかを行うまでアラーム状態は継続されます。
• タッチスクリーン上 の 任 意の場 所 をタッチ（またはクリック）してアラームをクリアする。
• Clear Alarm（アラームクリア）I/O を切り替える。（「アラームクリア回路」（P55）を参照）
-* コモン
-* 入 力 0
-* 入 力 1
-* 入 力 2
PC / PLC
DB ピン 14
DB ピン 7
入出力接続（続き）
UltimusPlusシリーズディスペンサー
56
