バーコードスキャナーを使用する
バーコードスキャナーを使用して、アクティブな塗布プログラムを変更できます。バーコードスキャン機能を使用するには、以
下を行う必 要 があります。
• オプションのバーコードスキャナーをディスペンサーの USB ポートに接続する。スキャナーの部品番号については、「ア
クセサリー」（P49）を参照してください。
• ワークのバーコードを塗布プログラムに割り当てる。
注 記： 1 つのバーコードは、1 つの塗布プログラムにのみ割り当てることができます。同じ（すでに割り当てられている）バーコ
ードが別のプログラムに割り当てられた場合、そのバーコードは元のプログラムから後で選択されたプログラムに再度割り当
てられます。
バーコードの種類
バーコードスキャナーは、以 下の種類のバーコードを読み取ることができます。
• UPC-A • UPC-E • EAN-8 • EAN-13
• Code32 • Code39 • Code128 • Code93
• Code11 • Codabar • Industrial 2 of 5 • Interleaved 2 of 5
• MSI
操作（続き）

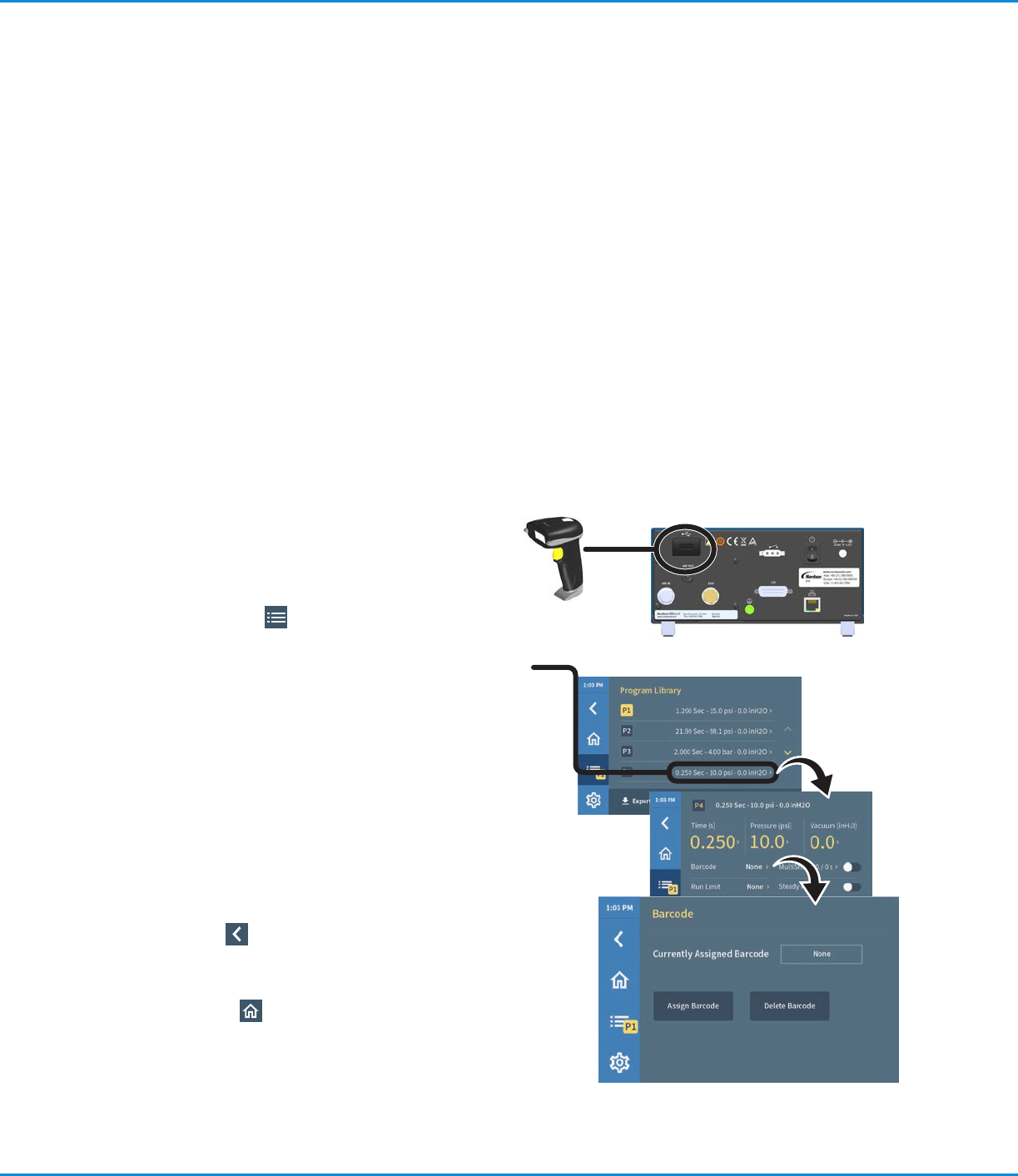

バーコードをプログラムに割り当てる
1. バーコードスキャナーをディスペンサーの USBポートに接続
します。
2. プ ロ グ ラ ム ボ タ ン（ ）を押します。[Program Library]画
面が開きます。
3. バーコードを追加するプログラムの名前（プログラム番 号で
はない）を押します。プログラム詳細画面が開きます。
4. [Barcode]を押します。[Barcode]画面が開きます。
5. [Assign Barcode]を押します。
6. バーコードスキャナーを使用して、バーコードをスキャンし
ます。スキャンされたバーコードが[Currently Assigned
Barcode]フィールドに表示されます。
注 記： バーコードが 8 桁以下の場合は、8 桁すべてが表示
されます。バーコードが 9 桁以上の場合は、最初の 3 桁→
省略記号→最後の 3 桁の順に表示されます（例：XXX ...
XXX）。
7. 戻 る ボ タ ン（ ）を押してプログラム詳細画面に戻りま
す。[Barcode]の隣にバーコードが表示されます。
注 記： また、プログラム名にバーコード情報が追加されます。
8. ホ ー ム ボ タ ン（ ）を 押 し て ホ ー ム 画 面 に 戻 り ま す 。
UltimusPlusシリーズディスペンサー
34
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
バーコードを削除する
1. 削除するバーコードが含まれているプログラム詳細画面
を開きます。
2. [Barcode]を押します。[Barcode]画面が開きます。
3. [Delete Barcode]を押します。バーコードの関連付け
が削除され、プログラム名からバーコード情報も削除さ
れます。
4. ホ ー ム ボ タ ン（ ）を 押 し て ホ ー ム 画 面 に 戻 り ま す 。
バーコードプログラムを実行する
1. バーコードをスキャンします。関連付けられたプログラムに切
り替わります。
2. ノズルをワーク上の適切な位置に配置します。
3. 吐 出 サイクル を 開 始 しま す。
バーコードスキャナーを使用する（続き）
操作（続き）
UltimusPlusシリーズディスペンサー
35
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
操作（続き）
MultiShot 機能を使用する
MultiShot 機能を使用すると、吐出サイクルを 1 回開始するだけで複数回吐出できます。
注 記： この機能は、通常、自動塗布システムでは使用しません。
MultiShot 設定を入力する
1. ホーム画面で[MultiShot]を押します。[MultiShot]画面が開きます。
2. [Set MultiShot Count]を押して、吐出サイクル 1 回当たりの塗布回数の設定値を入力します。
3. 戻るボタン( )を押して[MultiShot]画面に戻ります。
4. [Pause Time (s)]を押して、塗布間の経過時間の設定値を入力します。
5. 戻るボタン( )を押して[MultiShot]画面に戻ります。
Pause Time (s)：塗布間の時間 Set MultiShot Count：サイクル 1 回当たり（フット
ペダルを 1 回踏んだ場合）の塗布回数
MultiShot 塗布機能を使用する
1. [MultiShot]トグルスイッチをオンの位置に移動します。
注 記： [MultiShot]トグルスイッチは、ホーム画面、プログラム
詳細画面、および[MultiShot]画面にあります。ホーム画面に
は、MultiShot 設定とオン/オフの状態が表示されます。
2. MultiShot 吐出サイクルを開始するには、フットペダルを 1回
踏みます。
3. MultiShot 吐出サイクルを停止するには、フットペダルを再度
踏みます。
4. MultiShot を無効にするには、[MultiShot]トグルスイッチを
オフの位置に移動します。
