UltimusPlusユーザーインターフェースの概要（続き）
プログラムライブラリでプログラム名を押すと、設定を編集してプログラムを調整できます。ディスペンサーは、以下の「システ
ムによるプログラムの命名規則」に示すように、編集されたプログラムの名前を新しい設定に基づいて自動的に変更します。
• プログラムをアクティブにする（または切り替える）方法の詳細については、「プログラムをアクティブにする」（P30）を参
照してください 。
• プログラムの編集方法の詳細ついては、「プログラムを編集する」（P31）を参照してください。

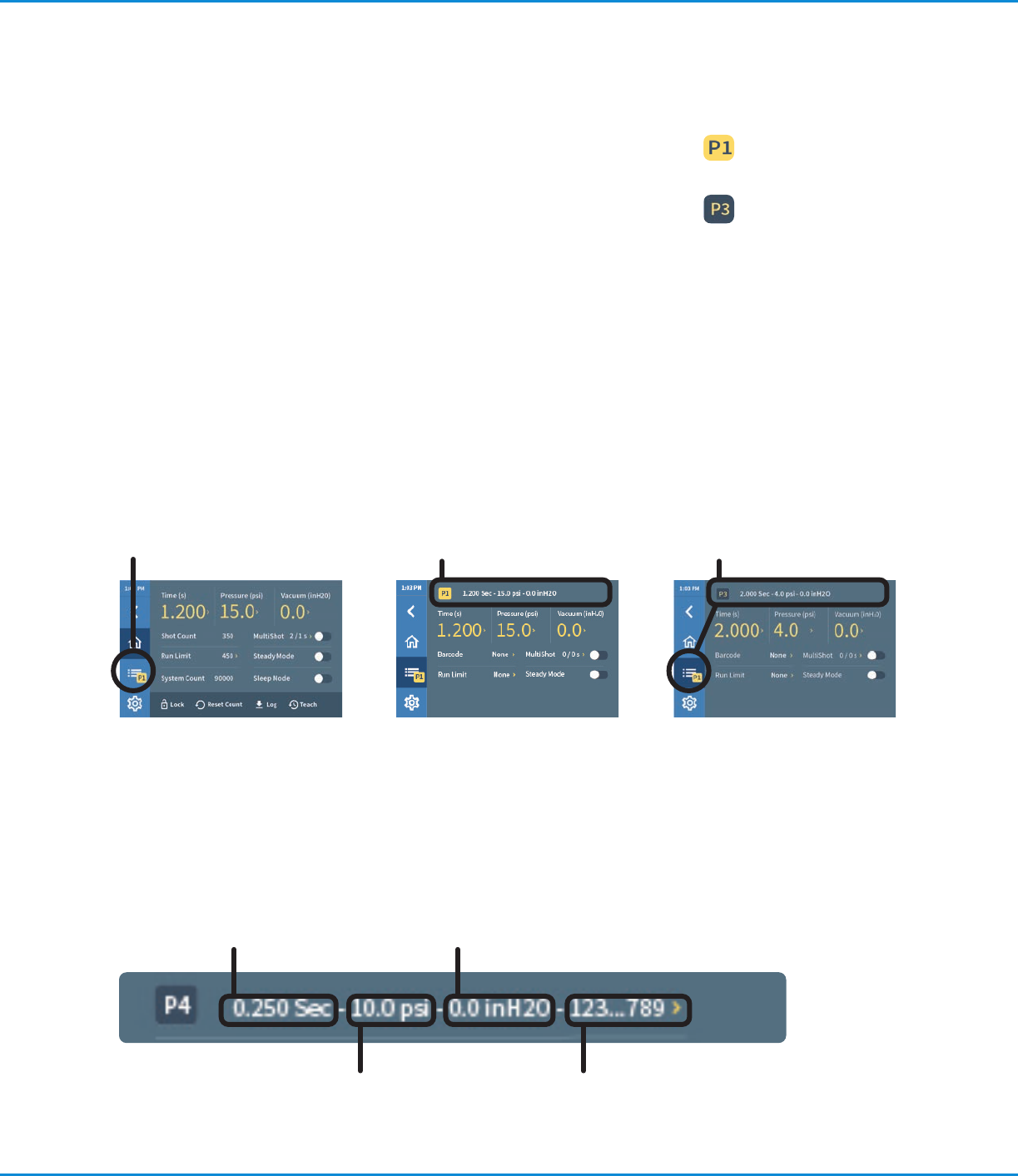

システムによるプログラムの命名規則
バーコード（プログラムがバーコ
ードに関連付けられている場合
のみ表示）
吐出時間設定
圧力設定
バキューム圧
設定
すべての画面に表示
される現在アクティ
ブなプログラム 番 号
ホーム画面
プログラム詳細画面に表示される
現 在アクティブなプログラム番 号と
プログラム名（ 現 在アクティブなプ
ログラムを編集/表示中）
プログラム詳細画面（現在アクティブな
プログラムを編集中）
プログラム詳細画面に表示されるプロ
グラム番号とプログラム名（編集中の
プログラムが 現 在アクティブなプログ
ラムと異なる場合）（灰色の[P3]ボック
スを押すと、P3 がアクティブなプログ
ラムとなります）
プログラム詳細画面（現在アクティブ
なプログラムとは別のプログラムを編
集中）
プログラムについて
本ディスペンサーのプログラムライブラリには、16 種類の塗布プログラムが事前に設定され
ています。すべての画面で、アクティブなプログラムの番号（P1〜P16）が黄色のボックスに
表 示されます。
現 在アクティブなプログラムを変更するには、プログラムライブラリ内で目的のプログラム番
号を押すか、任意の画面で濃い灰色（非アクティブ）のプログラム番号ボックスを押します。
UltimusPlusシリーズディスペンサー
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
UltimusPlusユーザーインターフェースの概要（続き）
吐出モード
電源を入れると、前回使用したプログラムと吐出モードが選択された状態で UltimusPlus ディスペンサーが起動します。
吐出モード 代表的な用途 説明/備考
Steady
（連続吐出）
塗布ごとに異なる量
を吐出したい場合
STEADY（連続吐出）モードでは、システムは（フットペダル、手元スイッチ、電圧始
動、または接点閉鎖によって）吐出サイクルが作動している間、連続して吐出しま
す。ホーム画面でシステムを Steady（連続吐出）モードに切り替えできます。詳細
は、 「ディスペンサーを Steady（連続吐出）モードに設定する」（P25）を参照して
ください 。
Timed
（時間）
塗布ごとに設定時間
だけ吐出したい場合
TIMED（時間）モードでは、システムは（フットペダル、手元スイッチ、電圧始動、ま
たは接点閉鎖によって）吐出サイクルが作動するたびに 1 回吐出します。塗布サ
イズは、タッチスクリーンに表示される吐出時間、圧力、およびバキューム圧の設
定値に基づきます。詳細は、「ディスペンサーを Timed（時間）モードに設定する」
（P25）を参照してください。
Teach
（ティーチ）
システムに目的 の塗
布サイズを学習させ
たい場合
TEACH（ティーチ）モードでは、システムに目的の塗布サイズを「学習」させて、そ
の塗布サイズに必要な時間を正確に決めることができます。詳細は、「Teach（ティ
ーチ）モードを使用してディスペンサーを Timed（時間）運転に設定する」（P26）
を参 照してください 。

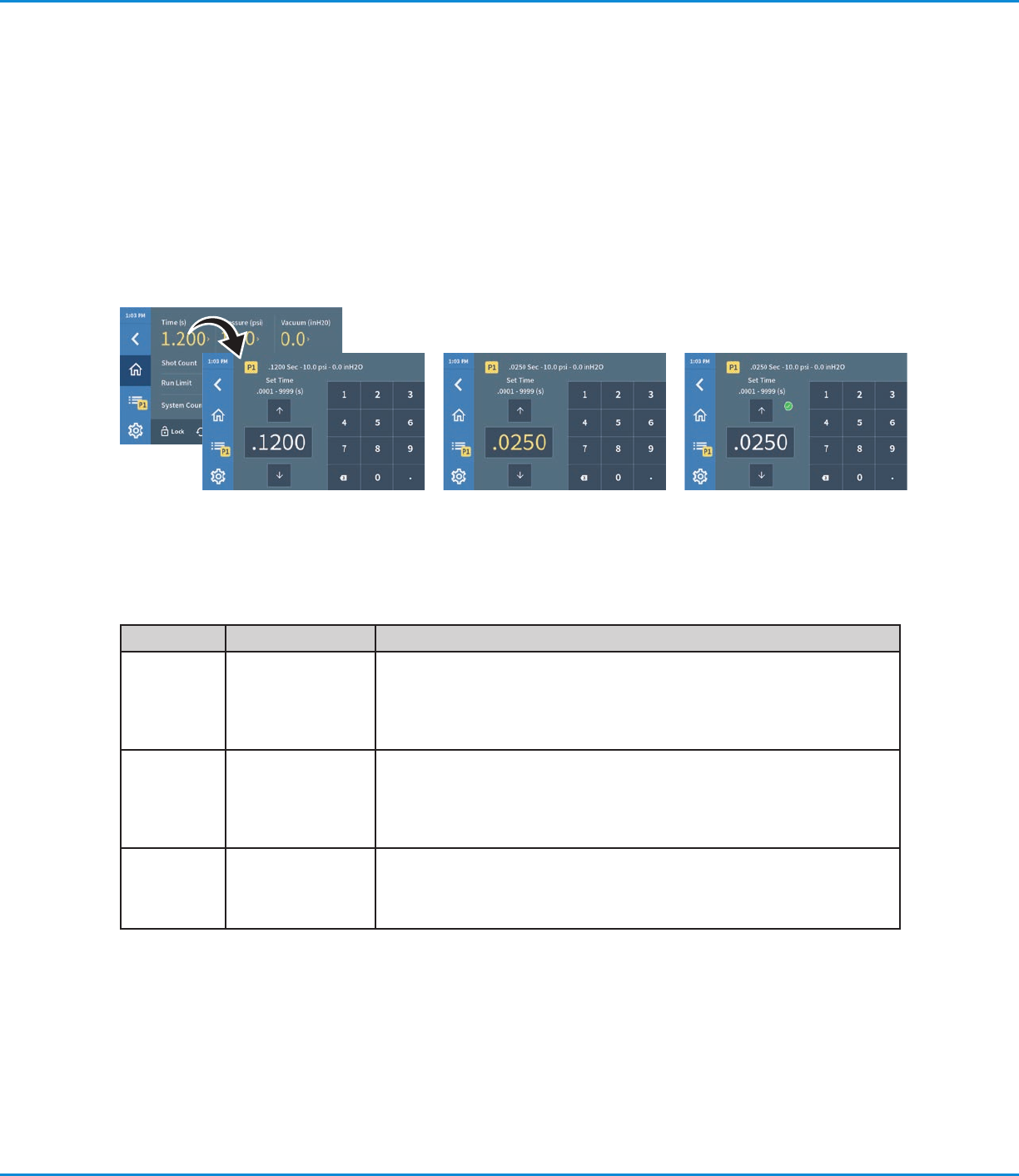

値を入力する
編集可能な設定の場合、タッチスクリーンは以下のように動作します。
• 状況に応じて、数値入力キーパッドが開きます。
• 値の入力中は、値入力フィールドが黄色に変わります。
• 値が許容範囲外の場合、エラーを示すために赤枠が表示されます。
• 数秒間操作しない状態が続くと、入力した値が白色に変わり、値が保存されたことを示すチェックマークが少しの 間表示さ
れます。
[Set Time]画面が開いた状態 [Set Time]画面（値を入力中） [Set Time]画面、値が保存された状態
（チェックマークが少しの間表示されて
から消えます）
UltimusPlusシリーズディスペンサー
17
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
編集可能な全設定項目の値の範囲
ユーザーが編集できる全設定項目と各設定項目の値の範囲を以下の表に示します。ご参考ください。
変数 値の範囲 説明/備考
Time
0.0001〜9999（秒）
吐出サイクルのオープンタイムを秒単位で設定しま
す。
Pressure
UltimusPlus I： 0.7〜7.0 bar
（10〜100 psi）
UltimusPlus II： 0〜1.0 bar
（0.3〜15 psi）
シリンジバレルへのエアー圧を psi または bar で設
定します。
Vacuum
0.0〜18.0 inH
2
O
バキューム圧を水柱インチまたは水銀柱インチで設
定します。
MultiShot
Pause Time：0.0001〜999.9（秒）
Count：0〜9999
（フットペダルを 1 回踏むなどして開始する）サイク
ル 1 回当たりの塗布回数（Count）と塗布間の時間
（Pause Time）を設定します。
Run Limit
なし（0）〜9999
プログラムの最大ショット数（サイクル開始回数）
を設定します。[Run Limit]が設定値に達すると、
システムはサイクルの開始に応 答しなくなります。
プログラムの[Shot Count]を 0 にリセットするに
は、[Reset Count]を使用します。
注 記：MultiShot モードでは、各吐出サイクルが
[Run Limit]でカウントされます。
Sleep Mode
有効または無効（切り替え）
Time：5、10、60（分）
スリープモードが有効な場合、最後の吐出からシス
テムがスリープモードに入るまでの時間（分）を設定
します。
Language
English（英語）、Chinese（中国語）、
French（フ ラン ス 語）、German （ドイツ
語）、Japanese （ 日本語）、
Korean（韓国語）、Spanish（スペイン語）
言語を設定します。
Pressure Units psi、bar、kPa 表示する圧力単位を設定します。
Vacuum Units inH
2
O、inHG、kPa 表示するバキューム単位を設定します。
System Clock 12 時間、24 時間 表示する時間表記を設定します。
Password 4 桁のパスワード
システムのロックおよびロック解除に使 用するパスワ
ードを変 更します。
