ト ラ ブ ル シ ュ ー テ ィ ン グ（ 続 き ）
機械または液剤の吐出に関する不具合
症状 考えられる原因 対処法
液体が吐出されない 圧力が低すぎる 高粘度液剤を吐出する場合は、吐出エアー圧を少し上げてみてくださ
い。
バキューム圧が高す
ぎる
設定バキューム圧を下げてください。
安 全 クリップ が 閉 じて
いる
バレルアダ プター の 安 全 クリップ を 開 け てください 。
吐出が不安定 吐出ノズルまたはバレ
ル が 詰 ま っ て い る 、ま た
は液剤が汚れている
吐出ノズル、バレル、および液剤に汚れや詰まりがないか確認してくだ
さい。
注 記： 塗布システムのコンポーネントは使い捨てです。再利用しない
でください 。
工場エアーの供給圧力
が変動する
工場エアーの供給圧力の変動を確認し、必要に応じて不具合を解消
してください 。
液剤流路に空気が混入
している
液剤流路内の気泡と液剤中の混入空気により、吐出が不安定になる
こ と が あ り ま す 。最 適 な 吐 出 を 行 う に は 、吐 出 前 に ノ ズ ル を パ ー ジ し て
混入空気をすべて除去してください。
バキューム圧が高す
ぎる
設定バキューム圧を下げてください。
安 全 クリップ が 閉 じて
いる
バレルアダ プター の 安 全 クリップ を 開 け てください 。
液剤が吸い戻される ピ ストンを 使 用 せ ず に
吐 出している
液剤がディスペンサーに吸い戻されないように、適切なピストンを必
ず使用してください。中〜高粘度液剤の場合は、当社のSmoothFlow
ピストンをご使用ください。低粘度液剤の場合は、当社の LV バリアピ
ストンをご使 用ください 。
UltimusPlusシリーズディスペンサー
52
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
技術データ
入出力ピン 方向 割り当て
1 入力 E_Stop (+)
2 入力 E_Stop (-)
3 入力 Clear_IN (+)
4 入力 Clear_IN (-)
5 入力 Ex_Trig_IN (+)
6 入力 Ex_Trig_IN (-)
7 出力 Alarm_OUT
8 出力 EOC_OUT
9 入力 Contact_Closure (+)
10 入力 Contact_Closure (-)
11 入力 Program Selector (+)
12 入力 Program Selector (-)
13 n/a 未接続
14 n/a コモン
15 n/a +24V_PWR (+24 V電源)

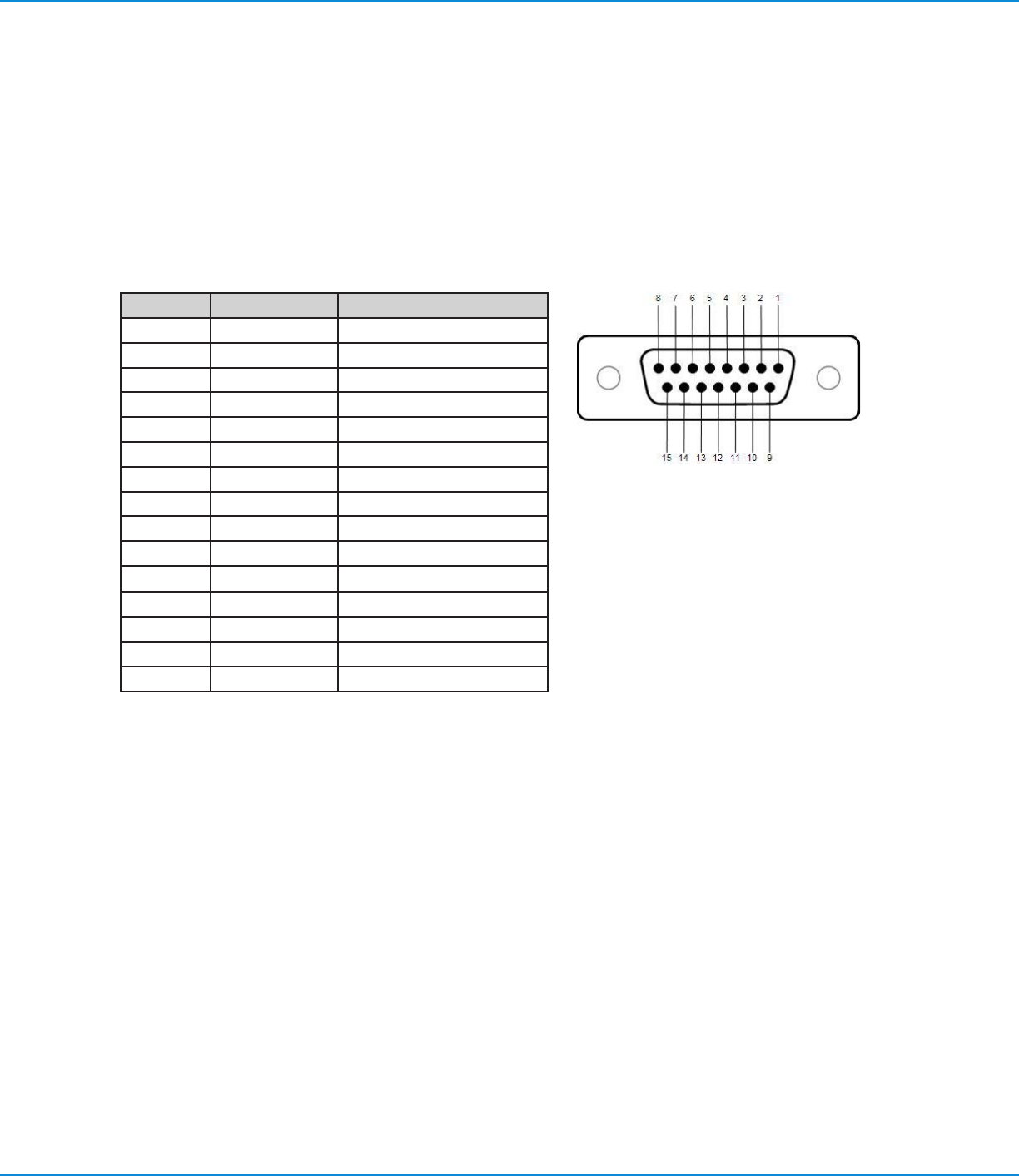

I/O ポートのピン割り当て
必要に応じて、コントローラー背面の入出力ポートに入出力装置を接続できます。
• 出力はすべて DC24 V、最大 100 mA となります。
• 入力端子と出力端子は、無料の DC24 V 電源（ピン 15）または外部 DC24 V 電源を使用できます。
詳細と配線図については、「入出力接続」（P54）を参照してください。
UltimusPlusシリーズディスペンサー
53
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
入出力接続
電圧起動回路
D-Sub コネクターのピン 5-6 間に DC24 V 信号を印加することで吐出サイクルを開始できます。信号の印加は、瞬間的
（0.01 秒以上）でも継続的でも構いません。信号を解除してから再度印加すると、新しい吐出サイクルが始まります。
プログラム切り替え回路
D-Sub コネクターのピン 11-12 間に DC24 V 信号を印加することにより、アクティブなプログラム番号を 1 つ進めること
ができます。信号の印加は、瞬間的（0.1 秒以上）でも継続的でも構いません。アクティブなプログラム番号は、立ち上がりエッ
ジ信号が印加されるたびに 1 つ進みます。プログラム番号は、P1（プログラム 1）→P2→P3→...→P16 の順に変更されま
す。P16 のときにプログラム切り替え信号が印加されると、アクティブなプログラムは P1 に戻ります。
-* コモン
-* 出 力 0
-* 出 力 1
-* 出 力 2
PC / PLC
DB ピン 6
DB ピン 5
-* コモン
-* 出 力 0
-* 出 力 1
-* 出 力 2
PC / PLC
DB ピン 12
DB ピン 11
